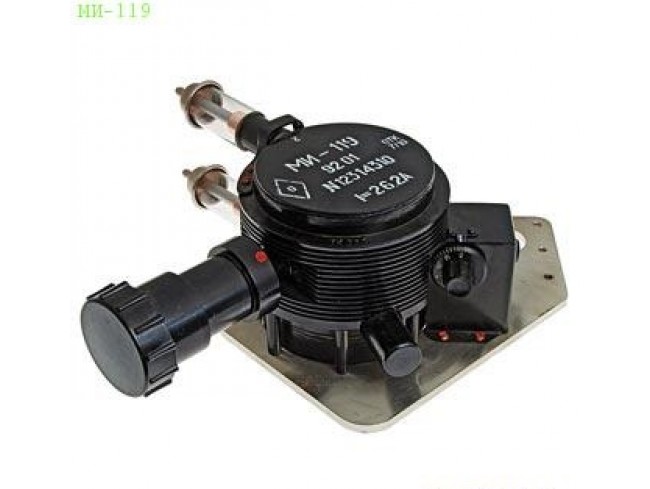

МИ-119М пакетированный магнетрон

МИ-119М пакетированный магнетрон электронный прибор, генерирующий микроволны при взаимодействии потока электронов с электрической составляющей сверхвысокочастотного поля в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю.

Технические характеристики :

МИ-119М пакетированный магнетрон.
Выходная импульсная мощность - 315 квт.
Диапазон перестройки частоты - 882 Мгц.
Ток анода импульсный - 32А.
Напряжение накала при включении - 8 В.
Напряжение накала рабочее - 6 В.
Время разогрева катода - 1,5 мин.
Напряжение анода - 23 кв.
Ширина спектра - 1,25 мгц.
Коэффициент затягивания частоты - 5 мгц.
Коэффициент полезного действия - 45 %.
Частота повторения импульсов - 650+10% гц.
Длительность модулирующего импульса - 2,2 мкс.
Напряженность магнитного поля - 1450 ЭВ.
КСВН нагрузки 1,15.
Температура анодного блока, 120 °С.
Минимальная наработка - 2000 ч.
