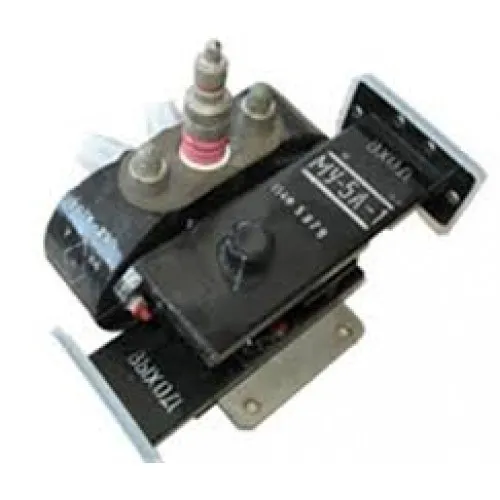

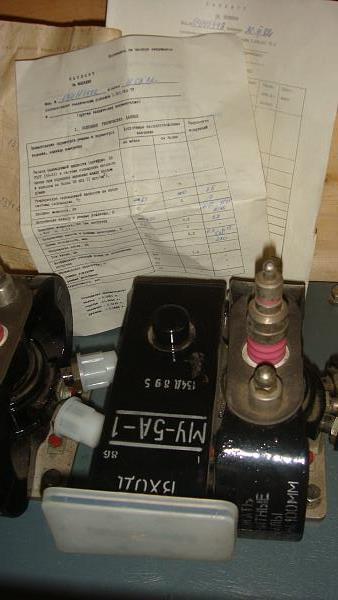

МУ-5А-1 магнетронный усилитель

Описание МУ-5А-1

МУ-5А-1 магнетронный усилитель относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции магнетронный усилитель состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики МУ-5А-1:

Усилитель магнетронного типа МУ-5А-1 применяется для усиления СВЧ сигналов в системах радиосвязи в непрерывном режиме.
Технические условия: ЯШ3.323.064 ТУ.
Диапазон частот -4430-4750 мгц.
Входная мощность - 900 вт.
Выходная мощность - 1070 Вт.
Коэффициент усиления - 11,6 ДБ.
Напряжение анода - 5,5-6,3 КВ.
Напряжение накала в режиме работы - 12,0-18,0 В.
Ток накала - 0 А.
КСВН нагрузки 1,3
Время готовности - 3 мин.
Вес - 4,5 кг.
Расход охлаждающей жидкости - 4  л\мин
Минимальная наработка - 800 час.
