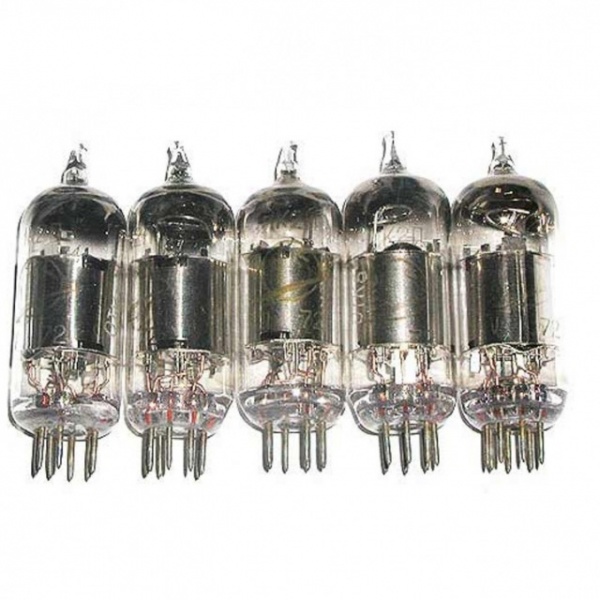

1К2П радиолампа

Описание 1К2П

1К2П пентод высокочастотный  с удлиненной характеристикой, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 1К2П:

1К2П
Высокочастотный пентод с удлиненной характеристикой.
Предназначен для усиления напряжения высокой частоты.
Масса не более 10 г.

Основные технические характеристики 1К2П:
Напряжение накала номинальное (постоянное) - 1,2 В.
Напряжение накала наибольшее (постоянное) - 1,4 В.
Напряжение накала наименьшее (постоянное) - 0,9 В.
Ток накала - 30 ± 3 мА.
Напряжение анода номинальное (постоянное) - 60 В.
Напряжение анода предельное (постоянное) - 90 В.
Ток анода - 1,35 ± 0,5 мА.
Ток катода предельный - 3,5 мА.
Напряжение сетки первой номинальное (постоянное) - 0 В.
Напряжение сетки второй номинальное (постоянное) - 45 В.
Напряжение сетки второй предельное (постоянное) - 75 В.
Ток сетки второй - не более 0,5 мА.
Напряжение источника питания анода и сетки второй - 250 В.
Мощность, рассеиваемая анодом, предельная - 0,3 Вт.
Крутизна характеристики - не менее 0,45 мА/В.
Внутреннее сопротивление - 1,5 МОм.
Входное сопротивление:
  - на частоте 30 МГц - 60 кОм.
  - на частоте 60 МГц - 20 кОм.
  - на частоте 100 МГц -12 кОм.
Резонансная частота - не менее 500 МГц.
Эквивалентное сопротивление внутриламповых шумов - 12 кОм.
Сопротивление в цепи сетки первой предельное -3 МОм.
Емкость входная - 3 ± 0,5 пФ.
Емкость выходная - 4,9 ± 0,7 пФ.
Емкость проходная - не более 0,01 пФ.

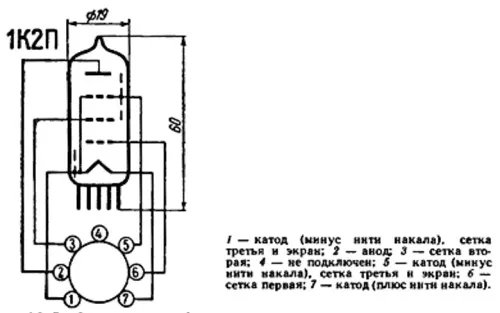

Оформление - стеклянное миниатюрное.
