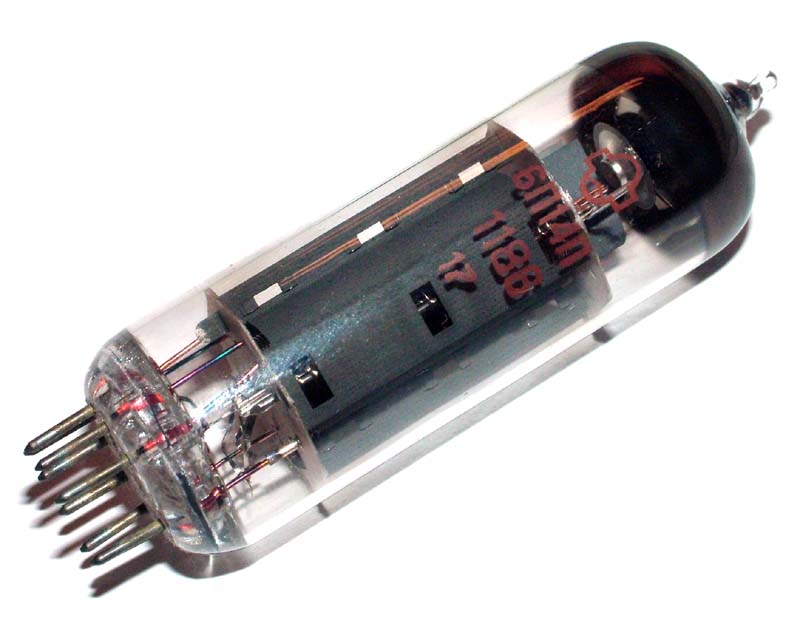

6П43П-Е радиолампа

Описание 6П43П-Е

6П43П-Е выходной пентод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П43П-Е:

6П43П-Е
Миниатюрный пентод повышенной долговечности.
Предназначен для работы в блоках кадровой развертки телевизионных приемников широкого применения.
Долговечность не менее 5000 ч.
Масса не более 20 г.

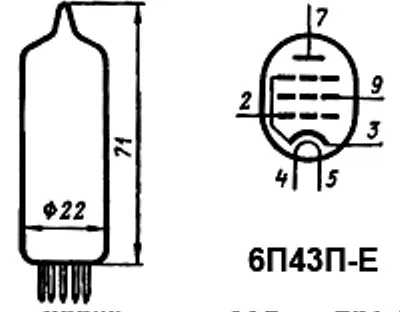

Раположение штырьков РШ8.

Основные технические характеристики 6П43П-Е:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,7
• Ток накала, мА ...... 625 ±55
• Напряжение на аноде, В ...... 185
• Напряжение на второй сетке, В ...... 185
• Сопротивление в цепи катода, Ом ...... 340
• Ток в цепи анода, мА ...... 45 ±9
• Ток в цепи второй сетки, мА ...... не более 2,7
• Крутизна характеристики, мА/В ...... 7,5
• Ток сетки обратный, мкА ...... не более 1

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 300
• Наибольшее напряжение на второй сетке, В ....... 250
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 12
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 2
• Наибольший ток в цепи катода, мА ...... 75
• Наибольшее напряжение катод-подогреватель, В ..... 100
• Наибольшее сопротивление в цепи первой сетки - 2,2 мОм.
