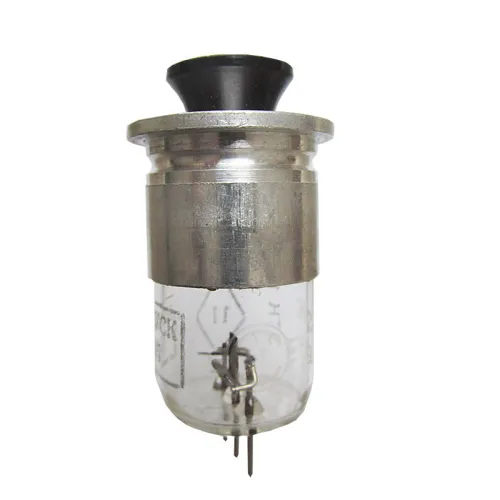

2Д2С радиолампа

Описание 2Д2С

2Д2С диод шумовой прямонакальный для генерирования шумов в измерительных устройствах СВЧ диапазона, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 2Д2С:

2Д2С
Шумовой диод с ториево-оксидным катодом прямого накала.
Предназначен для генерирования шумов, измерения чувствитель¬ности усилителей и приемных устройств СВЧ диапазона в аппаратуре специального назначения.
Долговечность не менее 400 ч.
Масса не более 30 г.

Основные технические характеристики 2Д2С:

Номинальные электрические данные:
Напряжение накала -1,4 ±0,2 В.
Ток накала - 1,45 ±0,15 А.
Ток утечки между анодом и катодом (при uа= -200 В) - не более 10мкА.
Крутизна характеристики тока анода (при uа= 135 В) - не более 0,08 мА/В.
Коэффициент нелинейности шумов - не более 10%
Емкость между анодом и катодом - 0,57 пф.

Предельные эксплуатационные данные:
Напряжение накала - 1,2 —1,7В.
Напряжение анода - 140 В.
Обратное напряжение - 200 В.
Ток анода - 40 мА.
Крутизна характеристики - 0,1 мА/В.
Мощность, рассеиваемая анодом - 5 Вт.
Интервал рабочих температур окружающей среды - от –60 до +70°С.
