ГС-31Б генераторный триод

Описание ГС-31Б

ГС-31Б генератор­ный триод.Предназначен для генери­рования и усиления колебаний в де­циметровом и метровом диапазонах волн в непрерывном режиме в схемах с общей сеткой, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГС-31Б:

ГС-31Б

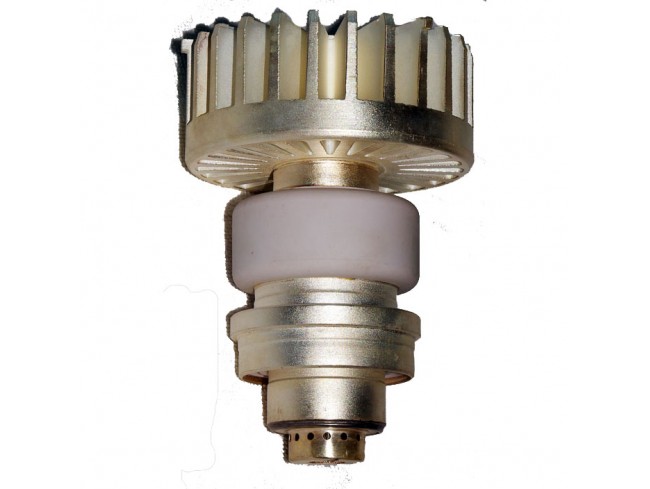

Металлокерамический генератор­ный триод.

Предназначен для генери­рования и усиления колебаний в де­циметровом и метровом диапазонах волн в непрерывном режиме в схемах с общей сеткой.

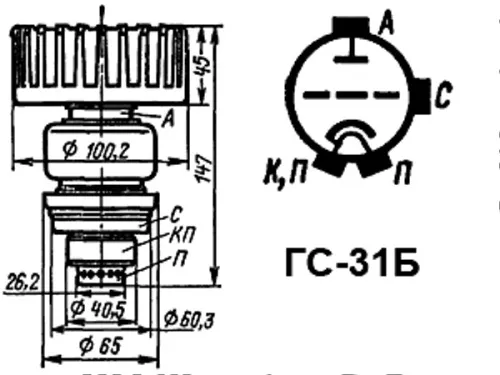

Оформление - металлокерамическое, с цилиндрическими выводами электродов.
Долговечность не менее 1000 ч.

Масса не более 1,2 кг.

Основные параметры ГС-31Б:
при uн=12,6 В, uа=2 кВ, iа=250 мА
Ток накала	3,4 ± 0,3 А
Ток эмиссии катода в импульсе (при ua=uc=600 В)	не менее  8 А
Напряжение в рабочей точке отрицательное	9 ± 3 В
Крутизна характеристики (при изменении uс на 1 В)	не менее  22 мА/В
Время готовности	не более 120 с
Полезная мощность в непрерывном режиме:
- при  l=60 см, uа=1,8 кВ, iа=500 мА	не менее  360 Вт
- при  l=30 см, uа=1,7 кВ, iа=700 мА	не менее  180 Вт
Междуэлектродные емкости, пФ:
- входная	21,5 ± 2,5
- выходная	не более 0,12
- проходная	4,5 ± 0,7

Предельные эксплуатационные данные:
Напряжение накала	12 - 13,2 В
Напряжение анода постоянное	3 кВ
Напряжение анода (мгновенное значение)	6 кВ
Мгновенное напряжение сетки	+120; -400В
Мощность, рассеиваемая анодом	1 кВт
Мощность, рассеиваемая сеткой	22 Вт
Длина волны	28 - 100 см
Температура внешних керамических частей:
- лампы	250 С
- вывода анода	200 С
- вывода катода	120 С
-вывода сетки	120 С
Интервал рабочих температур	от -60 до +70 С
