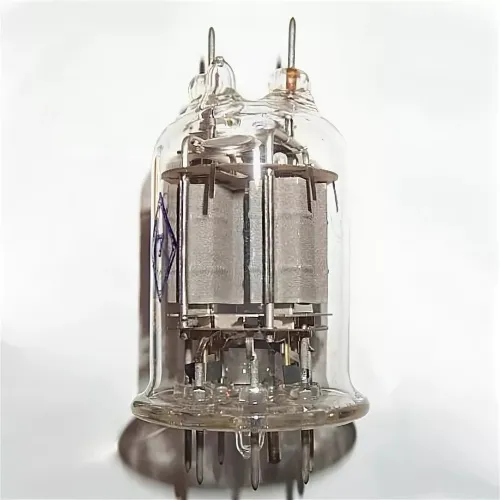

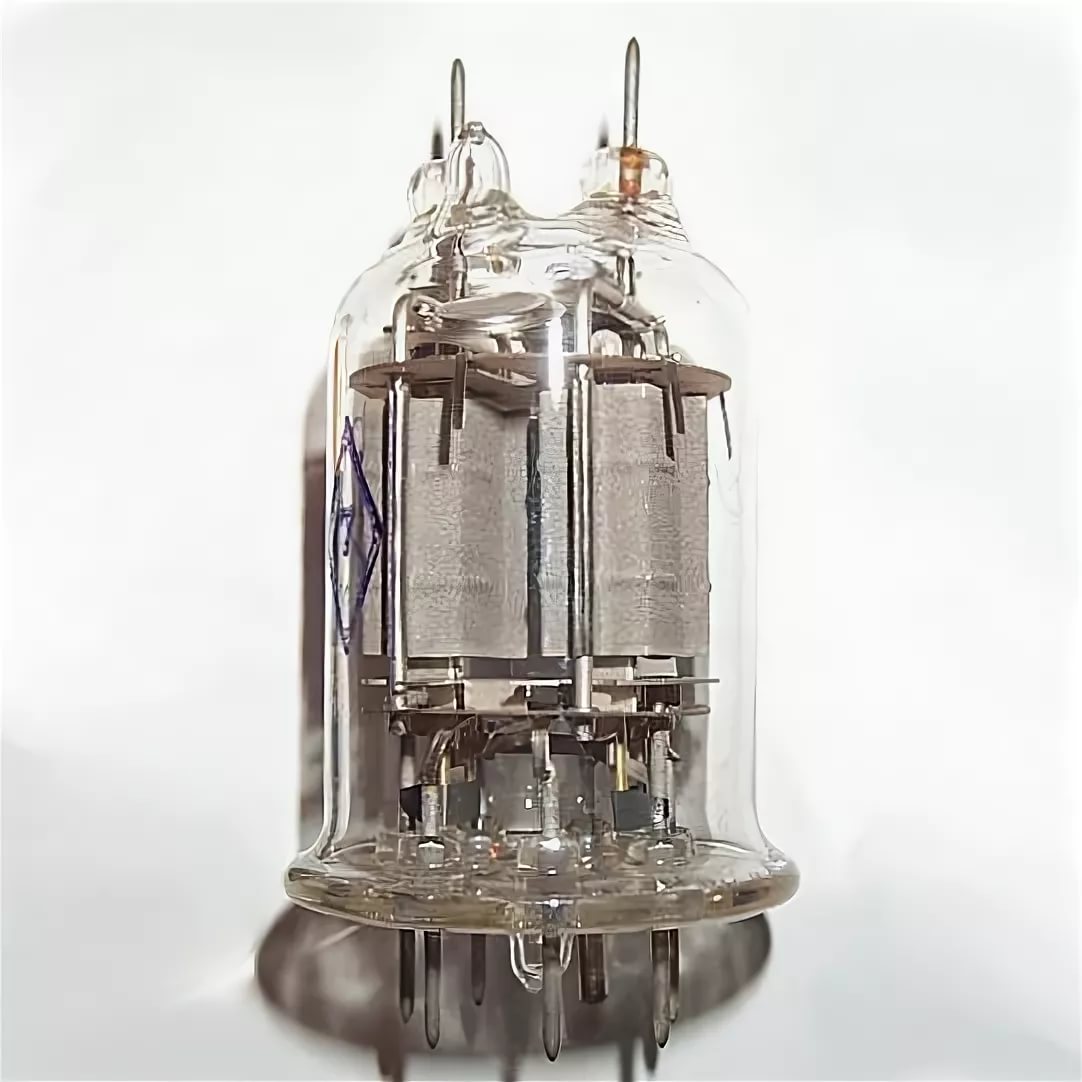

ГМИ-6В импульсный модуляторный триод

Описание ГМИ-6В

ГМИ-6В импульсный модуляторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМИ-6В:

ГМИ-6В

Импульсный модуляторный двойной тетрод ГМИ-6В для работы в импульсных модуляторах стационарных и передвижных устройств.

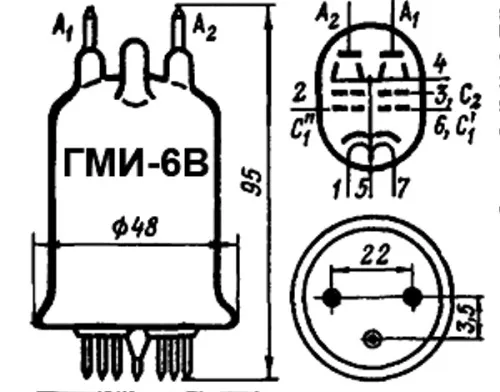

Оформление - стеклянное, бесцокольное.

Масса - 70 г.

Основные технические параметры ГМИ-6:
Ток накала	1,1 ±1 А
Ток 1-й сетки обратный	не более 3 мкА
Ток 2-й сетки в импульсе	не более 3 А
Ток анода в импульсе	не менее 8 А
Ток анода в импульсе (при uн=11,4 В)	не менее 7,5 А
Ток утечки между катодом и подогревателем	не более 100 мкА
Напряжение запирающее 1-й сетки отрицательное	125 ±55 В
Междуэлектродные емкости, пФ:
- входная	14,5 ±3,5
- выходная	5,2 ±1
- проходная	не более 0,2

Предельные эксплуатационные данные:
Напряжение накала при последовательном включении подогревателей	11,4 - 14 В
Напряжение накала при параллельном включении подогревателей	5,7 - 7 В
Напряжение анода	4000 В
Напряжение 2-й сетки	800 В
Напряжение 1-й сетки	200 В
Напряжение между катодом и подогревателем	150 В
Напряжение между катодом и подогревателем отрицательное	150 В
Ток катода в импульсе	15 А
Мощность, рассеиваемая анодом	15 Вт
Мощность, рассеиваемая 2-й сеткой	3 Вт
Мощность, рассеиваемая 1-й сеткой	1 Вт
Длительность импульса	5 мкс
Температура баллона	260 С
Интервал рабочих температур окружающей среды	от -60 до +90 С
