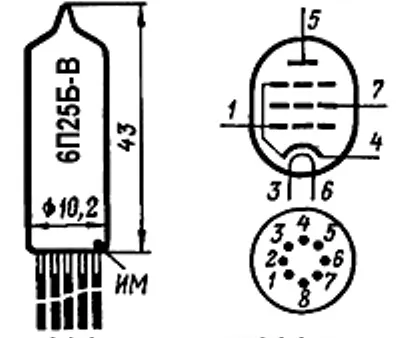

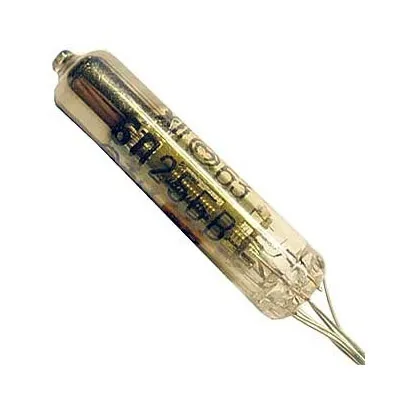

6П25Б-В радиолампа

Описание 6П25Б-В

6П25Б-В сверхминиатюрный выходной пентод повышенной надежности предназначен для усиления мощности низкой частоты. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П25Б-В:

6П25Б-В
Сверхминиатюрный выходной пентод повышенной надежности.
Предназначен для усиления мощности низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 1500 ч.
Масса не более 5 г.

Основные технические характеристики 6П25Б-В:
Номинальные электрические данные:
• Напряжение накала, В ...... 6,3 ±0,6
• Ток накала, мА ...... 450
• Напряжение на аноде, В ...... 110
• Напряжение на второй сетке, В ...... 110
• Напряжение на первой сетке, В ...... -8
• Ток в цепи анода, мА ...... 30 ±7
• Ток в цепи второй сетки, мА ...... 5
• Крутизна характеристики, мА/В ...... 4,5

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 170
• Наибольшее напряжение на второй сетке, В ....... 160
• Наибольшая мощность, рассеиваемая на аноде, Вт ...... 4,1
• Наибольшая мощность, рассеиваемая на второй сетке, Вт ...... 0,55
• Наибольший ток в цепи катода, мА ...... 50
• Напряжение в цепи сетки отрицательное, В ...... -100
• Наибольшее напряжение катод-подогреватель, В ..... 150
• Наибольшее сопротивление в цепи первой сетки, мОм ...... 0,5.
