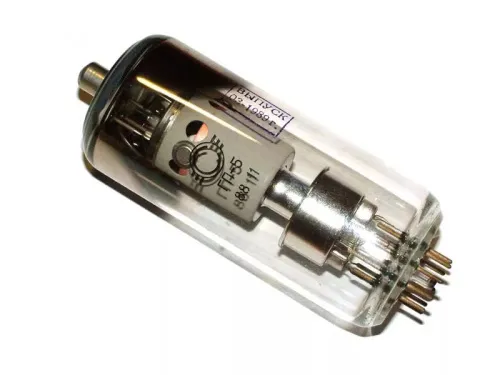

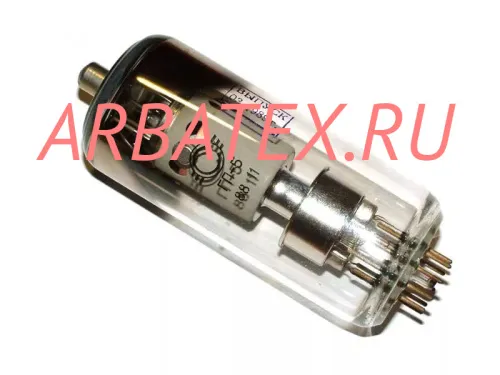

ГП-5 радиолампа

Описание ГП-5

 ГП-5 высоковольтный регулирующий триод для стабилизации напряжения на кинескопе в ТВ-приемниках с цветным изображением, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГП-5:

ГП-5

Высоковольтный регулирующий триод ГП-5 для работы в электронных высоковольтных стабилизаторах напряжения.

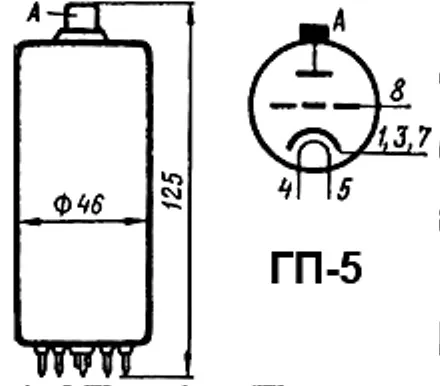

Оформление - стеклянное, бесцокольное.

Расположение штырьков РШ24-3.

Масса - 110 г.

Основные технические параметры ГП-5:
uн=6,3 В, uа=30 кВ, ia=1,3 мА
Ток накала	0,21 ± 0,02 А
Ток сетки обратный	не более 2 мкa
Напряжение сетки отрицательное	7,5 ± 2,5 В
Напряжение запирания отрицательное (при ia=0.05 мА)	не более 20 В
Крутизна характеристики	0,7 ± 0,2 мА/В
Коэффициент усиления	не менее 2500
Междуэлектродные емкости, пФ:
- сетка - катод	4 ± 2
- анод - катод	1,5 ± 0,5
- сетка - анод	не более 0,1

Предельные эксплуатационные данные:
Напряжение накала	5,7 - 6,9  В
Напряжение анода	10 кВ
Напряжение анода при включении на холодную лампу	20 кВ
Напряжение анода минимальное:
- при iа = 15 мА	1 кВ
- при iа = 10 мА	0,7 кВ
- при iа = 5 мА	0,5 кВ
Напряжение 2-й сетки	120 В
Напряжение 2-й сетки при включении на холодную лампу	200 В
Напряжение 1-й сетки отрицательное	50 В
Напряжение между катодом и подогревателем	± 150 В
Мощность, рассеиваемая анодом	60 Вт
Интервал рабочих температур окружающей среды	от -65 до +100 С.
