ГМИ-29Б1 импульсный модуляторный триод

Описание ГМИ-29Б1

ГМИ-29Б1 импульсный модуляторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМИ-29Б1:

ГМИ-29Б1

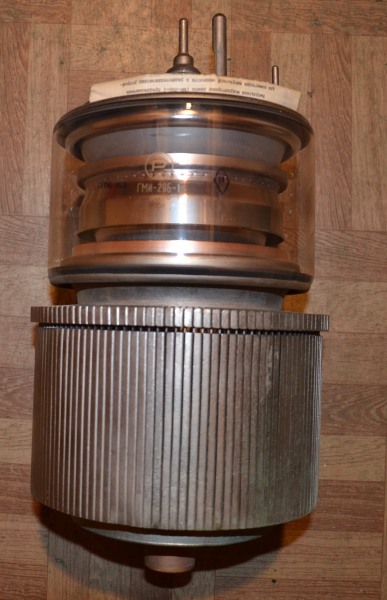

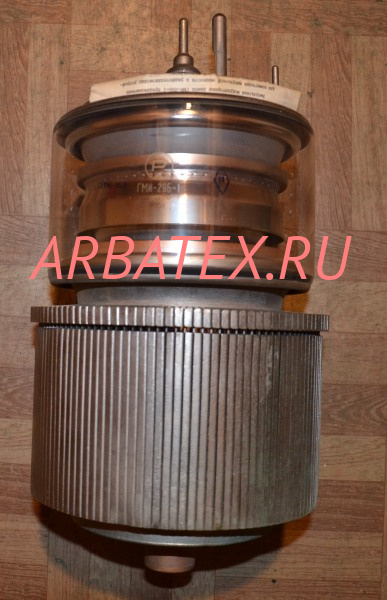

Импульсный модуляторный тетрод ГМИ-29Б1 для работы в импульсных модуляторах.

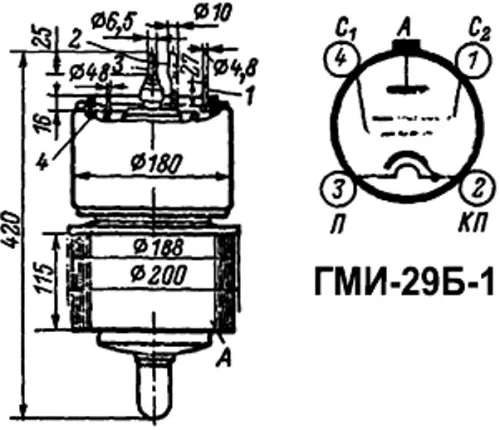

Оформление - металлостеклянное с наружным выводом анода.

Масса - 13 кг.

Технические условия: ОД0.331.073 ТУ.

Основные технические параметры ГМИ-29Б1:
Ток накала	69,5 ±3,5 А
Ток анода в импульсе	не менее 150 А
Ток 2-й сетки в импульсе	не более 8 А
Ток 1-й сетки в импульсе	не более 15 А
Напряжение запирания 1-й сетки отрицательное	не более 950 В
Время готовности	не более 5 мин
Междуэлектродные емкости, пФ:
- входная	290
- выходная	45
- проходная	2,5

Предельные эксплуатационные характеристики:
Напряжение накала	11,3 - 13,8 В
Напряжение анода	30 кВ
Напряжение 2-й сетки	2 кВ
Напряжение 1-й сетки отрицательное	1,1 В
Напряжение 1-й сетки в импульсе	250 В
Мощность, рассеиваемая анодом	10 кВт
Мощность, рассеиваемая 2-й сеткой	100 Вт
Мощность, рассеиваемая 1-й сеткой	100 Вт
Длительность импульса	10 мкс
Скважность (минимальная)	160
Время разогрева катода (минимальное)	4,5 мин
Температура анода	150 С
Интервал рабочих температур окружающей среды	от -60 до +85 С
