ГГ1-0.5/5 газотрон

Описание

ГГ1-0.5/5 газотрон применяется для выпрямления переменного тока промышленной частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Газотрон ГГ1-0.5/5 предназначен для выпрямления переменного тока промышленной частоты.
Выпускается в стеклянном оформлении.

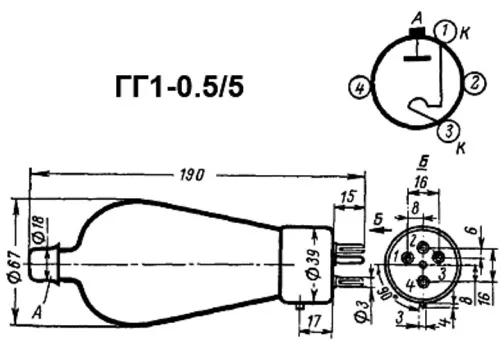

Цоколь специальный, 4-штырьковый. Верхний колпачок на баллоне - анод.
Баллон наполнен ксеноно-криптоновой смесью.
Катод оксидный, прямого накала.
Время разогрева прибора 2 мин.
Работает в вертикальном положении цоколем вниз при температуре окружающей среды от -20 до +60° С.
Охлаждение естественное.
Срок службы на частоте 50 Гц - не менее 800 ч.

Основные технические характеристики ГГ1-0.5/5:
Номинальные электрические данные
Напряжение накала - 6,3 В.
Ток накала - не более 4 А.
Напряжение зажигания - не более 500 В.
Падение напряжения между анодом и катодом - не более 30 В.
Наибольшая частота источника напряжения питания - 500 Гц.
Предельно допустимые электрические величины
Напряжение накала - 5,7-6,9 В.
Амплитуда обратного напряжения на аноде - 8 кВ.
Амплитуда тока в цепи анода - 1 А.
Значение среднего тока в цепи анода - 0,3 А.
