ЭМ-6 радиолампа

Описание ЭМ-6

ЭМ-6 лампа электрометрическая представляет собой электронно-управляемую лампу, обладающую высоким входным сопротивлением и позволяющие производить детектирование, усиление и измерение малых токов в цепях с высоким внутренним сопротивлением.

Параметры и характеристики ЭМ-6:

ЭМ-6
Электрометрический двойной тетрод.
Предназначен для измерения малых токов.
Долговечность не менее 500 ч.
Масса не более 16 г.

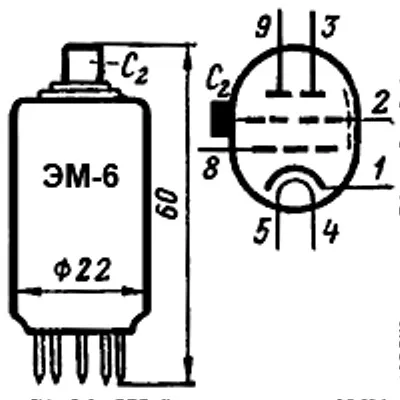

Раположение штырьков РШ8.

Основные технические характеристики ЭМ-6:
Номинальные электрические данные:
Напряжение накала, В ...... 4,5 ±0,4
Ток накала, мА ...... 75
Напряжение на аноде, В ...... 5
Напряжение на второй сетке, В ...... -3
Напряжение на первой сетке, В ...... 3,6
Ток в цепи анода, мкА ...... 75
Крутизна характеристики, мкА/В ...... 45
Коэффициент усиления ...... 1,1

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ....... 5,5
Наименьшее напряжение на аноде, В ....... 4,5
Наибольшее напряжение на второй сетке, В ....... -2,5...-3,5
Наибольшее напряжение на первой сетке, В ....... 3,6...4,4
Наибольший ток в цепи катода,  - 250 мА.
Наибольшее напряжение катод-подогреватель,- 5 В.
Емкость входная - 1,8 пф.
