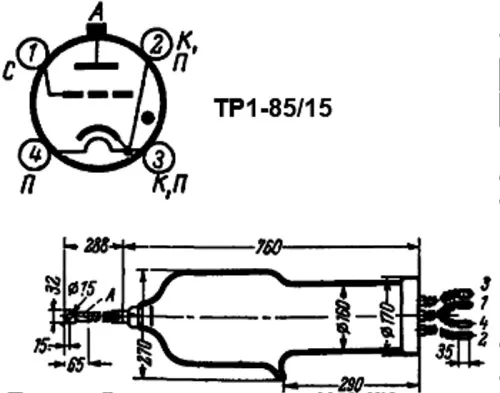

ТР1-85/15 тиратрон

Описание ТР1-85/15

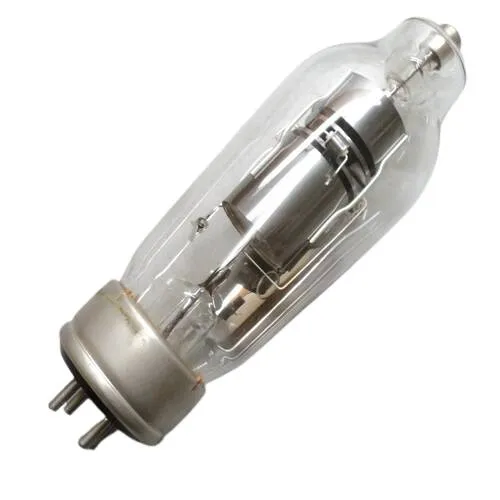

ТР1-85/15 тиратрон ртутный предназначен для работы в выпрямительных устройствах, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТР1-85/15:

Тиратрон ТР1-85/15  для работы в выпрямительных устройствах.
Наполнение - пары ртути.
Оформление стеклянное.
Масса 10 кг.

Номинальные электрические характеристики ТР1-85/15 :
- Напряжение накала .......... 5 В
- Ток накала .......... не более 130 А
- Ток анода (среднее значение) .......... не более 85 А
- Напряжение сетки отпирающее .......... от -20 до +20 В
- Напряжение сетки запирающее отрицательное .......... не более 100 В
- Напряжение анода обратное .......... не более 15 кВ
- Падение напряжения между анодом и катодом .......... не более 20 В
- Долговечность .......... не менее 1000 ч

Предельные эксплуатационные параметры ТР1-85/15 :
- Напряжение накала - 4,75-5,25 В
- Напряжение анода прямое и обратное - 15 кВ
- Напряжение сетки отрицательное - 100 В
- Ток анода (амплитудное значение) - 300 А
- Ток анода (среднее значение) - 85 А
- Сопротивление в цепи сетки - 1-5 кОм
- Время разогрева катода наименьшее - 40 мин
- Частота напряжения питающей сети - 50 Гц
- Интервал рабочих температур окружающей среды - от +15 до +35 С.
