ТР1-6/15 тиратрон

Описание

ТР1-6/15 тиратрон применяется для работы в релейных и управляемых преобразовательных устройствах широкого применения (выпрямители, инверторы, преобразователи частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Тиратрон ТР1-6/15 для работы в релейных и управляемых преобразовательных устройствах широкого применения (выпрямители, инверторы, преобразователи частоты).
Наполнение - пары ртути.

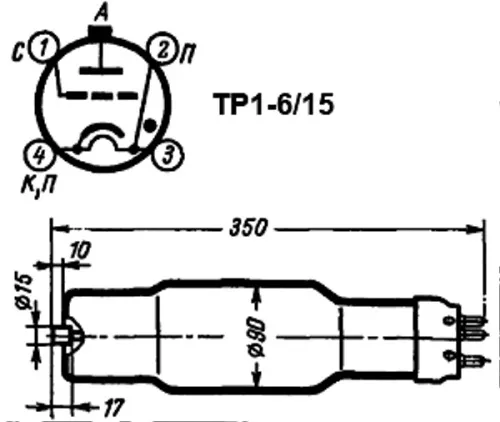

Оформление стеклянное с цоколем РШ-15.
Масса 1000 г.

Номинальные электрические характеристики ТР1-6/15:
- Напряжение накала - 5 В
- Ток накала - 16,5-23 А
- Ток анода (среднее значение) - не более 6,5 А
- Напряжение сетки отпирающее отрицательное - от 30 до 5 В
- Напряжение сетки запирающее отрицательное - не более 85 В
- Напряжение анода обратное - не более 15 кВ
- Падение напряжения между анодом и катодом - не более 18 В
- Долговечность - не менее 2500 ч

Предельные эксплуатационные параметры ТР1-6/15:
- Напряжение накала - 4,75-5,25 В
- Напряжение анода прямое и обратное - 15 кВ
- Напряжение сетки положительное - 500 В
- Напряжение сетки отрицательное - 500 В
- Ток анода (амплитудное значение) - 20 А
- Ток анода (среднее значение) - 6,5 А
- Сопротивление в цепи сетки - 1-5 кОм
- Время разогрева катода наименьшее - 15 мин
- Частота напряжения питающей сети - 50 Гц
- Интервал рабочих температур окружающей среды - от +15 до +35 С.
