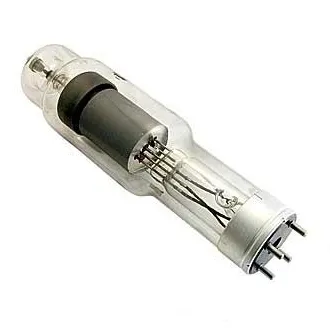

ТР1-15/20 тиратрон

Описание ТР1-15/20

ТР1-15/20 тиратрон ртутный предназначен для управления электрическим током, посредством напряжения, подаваемого на электроды тиратрона, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТР1-15/20:

Тиратрон ТР1-15/20 для работы в выпрямительных устройствах.
Наполнение - пары ртути.

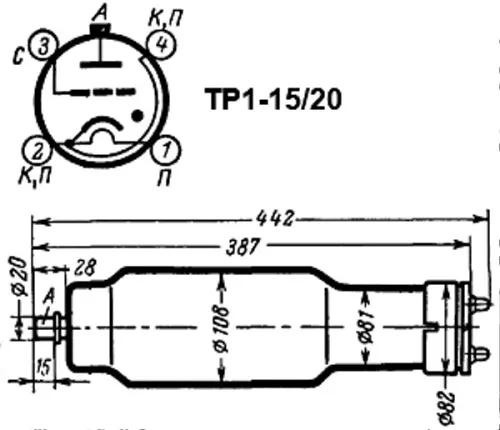

Оформление стеклянное с цоколем РШ-1-3.
Масса 1460 г.

Номинальные электрические характеристики ТР1-15/20:
- Напряжение накала - 5 В.
- Ток накала - 22-26 А.
- Ток анода (среднее значение) - не более 15 А.
- Напряжение сетки отпирающее отрицательное - от 15 до 0 В
- Напряжение сетки запирающее отрицательное - от 30 до 1 В
- Напряжение анода обратное - не более 20 кВ
- Падение напряжения между анодом и катодом - не более 18 В
- Долговечность - не менее 2000 ч

Предельные эксплуатационные параметры ТР1-15/20:
- Напряжение накала - 4,75-5,25 В
- Напряжение анода прямое и обратное - 20 кВ
- Напряжение сетки отрицательное - 150 В
- Ток анода (амплитудное значение) - 45 А
- Ток анода (среднее значение) - 15 А
- Сопротивление в цепи сетки - 1-5 кОм
- Время разогрева катода наименьшее - 15 мин
- Интервал рабочих температур окружающей среды - от +15 до +50 С.
