ТГ1-2/8 тиратрон

Описание ТГ1-2/8

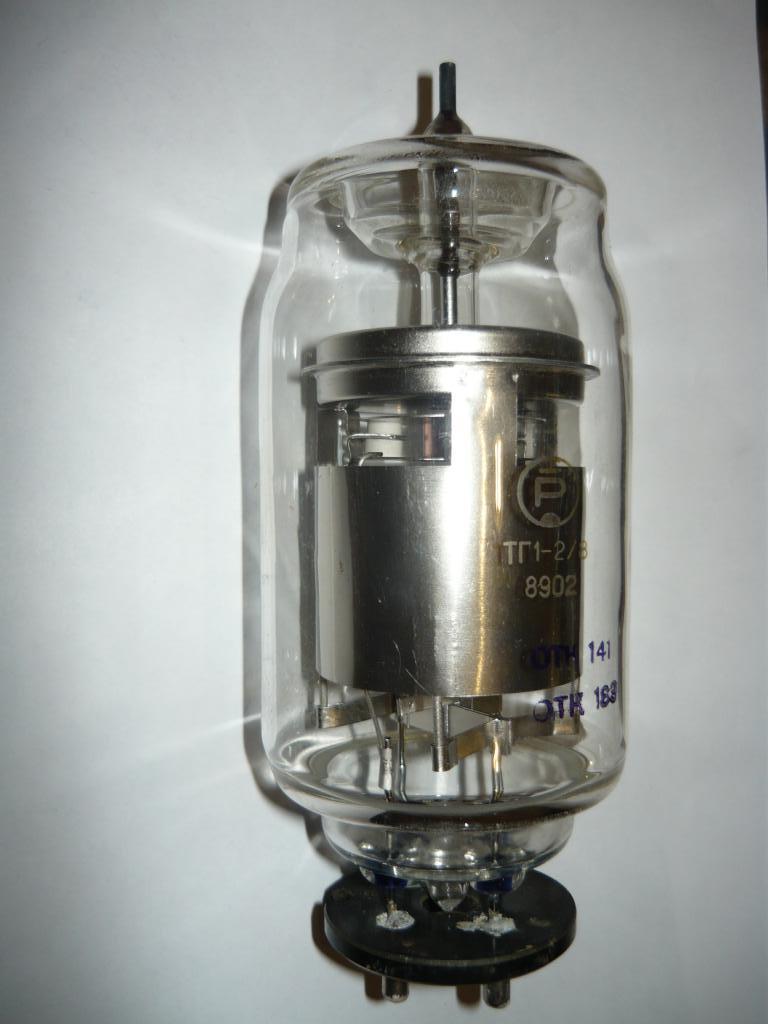

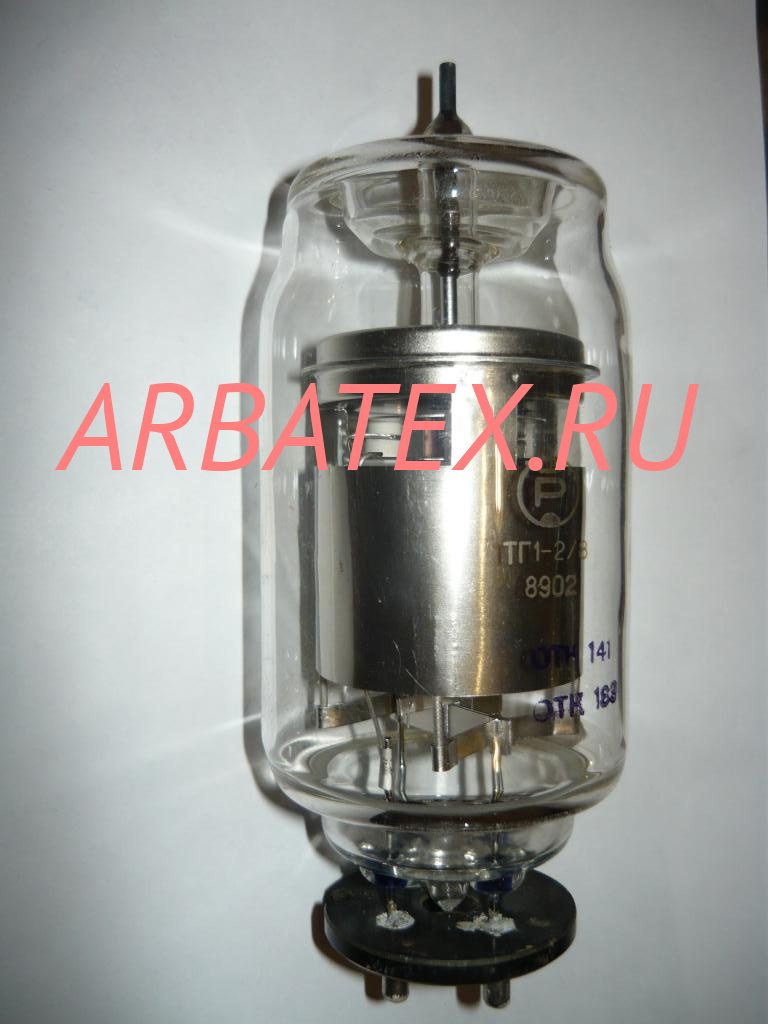

ТГ1-2/8 тиратрон с ксеноновым наполнителем. Предназначен для работы в электропреобразовательных и релейных установках, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГ1-2/8:

ТГ1-2/8
Тиратрон с газовым наполнителем.
Предназначен для работы в электропреобразовательных и релейных установках.
Наполнение - ксеноновое.

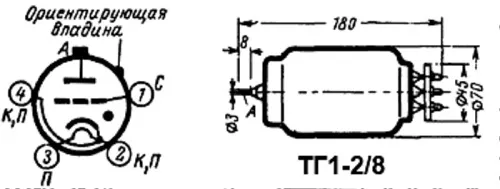

Оформление - стеклянное с цоколем (РШ13-1).
Масса 300 г.
Гарантийная наработка 1000 ч.

Номинальные технические характеристики ТГ1-2/8:
-Ток накала - 5,5-7.5 А.
-Ток анода - не более 2 А.
-Напряжение зажигания - не более 1000 В.
-Напряжение сетки запирающее отрицательное - не более 35 В.
-Напряжение анода обратное - не более 8 кВ.
-Падение напряжения между анодом и катодом - не более 20 В.
-Долговечность - не менее 1000 ч.

Предельно допустимые электрические величины:
-Напряжение накала - 5,7–6,9 В.
-Напряжение анода прямое - 8 кВ.
-Напряжение анода обратное - 8 кВ.
-Напряжение сетки отрицательное - 100 В.
-Ток анода (амплитудное значение) - 6,5 А.
-Ток анода (среднее значение) - 2 А.
-Сопротивление в цепи сетки -10–150 кОм
.
