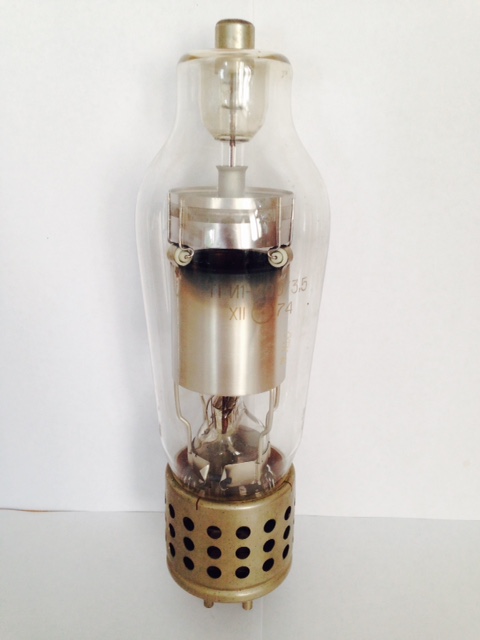

ТГИ1-400/3.5 тиратрон импульсный модуляторный

Описание ТГИ1-400/3.5

ТГИ1-400/3.5 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ1-400/3.5:

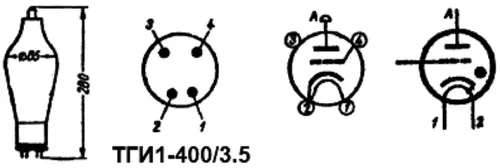

ТГИ1-400/3.5

Импульсный модуляторный тиратрон ТГИ1-400/3.5 предназначен для коммутации в схемах линейных модуляторов в импульсном режиме с частотой повторения импульсов 50 Гц.

Выпускается в стеклянном оформлении.

Цоколь специальный, 4-штырьковый.

Баллон наполнен водородом.

Катод оксидный, косвенного накала.

Время разогрева 5 мин.

Работает в вертикальном положении анодом вверх.

Температура окружающей среды от -60 до +70° С.

Охлаждение естественное.

Срок службы - не менее 500 ч.

Вес - не более 600 г.

Номинальные электрические данные

Напряжение накала, В ...... 5

Ток накала, В ...... не более 18

Амплитуда прямого и обратного напряжения на аноде, кВ ...... 3,5

Ток в цепи анода в импульсе, А ...... 400

Среднее значение тока в цепи анода, мА ...... 300

Частота повторения импульсов при длительности импульса 20 мксек, имп/сек ...... 50

Падение напряжения на тиратроне в импульсе, В ...... 150

Характеристика зажигания ...... положительная.

Предельно допустимые электрические величины

Наибольшее кратковременное напряжение накала, В ...... 5,25

Наименьшее кратковременное напряжение накала, В ...... 4,75

Наибольшая амплитуда прямого напряжения на аноде, кВ ...... 3,5

Наибольшая амплитуда обратного напряжения на аноде в течение первых 25 мксек после прохождения импульса тока, кВ ...... 1,2

Наибольший ток в цепи анода в импульсе, А ...... 400

Наибольшее значение среднего тока в цепи анода, мА ...... 300

Наименьшее значение амплитуды напряжения на сетке, обеспечивающее зажигание тиратрона при сопротивлении в цепи сетки 2000 Ом и синусоидальном напряжении на сетке, В ...... 100

Наибольшее сопротивление в цепи сетки, Ом ...... 2000

Наибольшая длительность импульса тока анода, мксек ...... 20

Условия эксплуатации

1. Для зажигания тиратрона на сетку должно быть подано положительное напряжение прямоугольной или синусоидальной формы.

2. При синусоидальном напряжении зажигания амплитуда напряжения не должна быть меньше 100 в, а сопротивление в цепи сетки более 2000 Ом.

3. Зажигание тиратрона синусоидальным напряжением может быть рекомендовано в случае, когда изменение момента зажигания тиратрона несущественно.

4. При необходимости точной фиксации момента зажигания следует применять импульсное поджигание, осуществляемое с помощью пик-трансформатора или любого низковольтного импульсного генератора.
