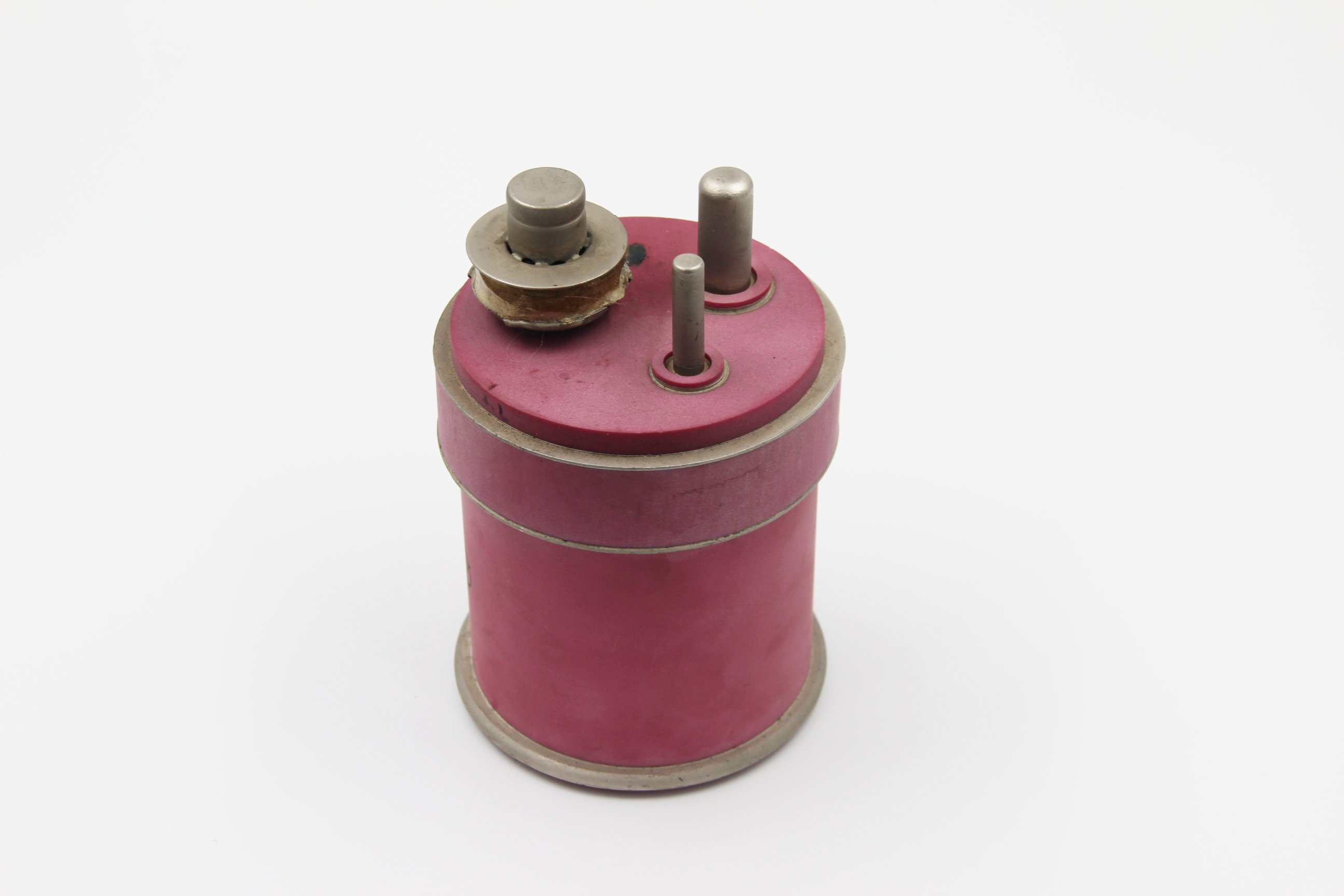

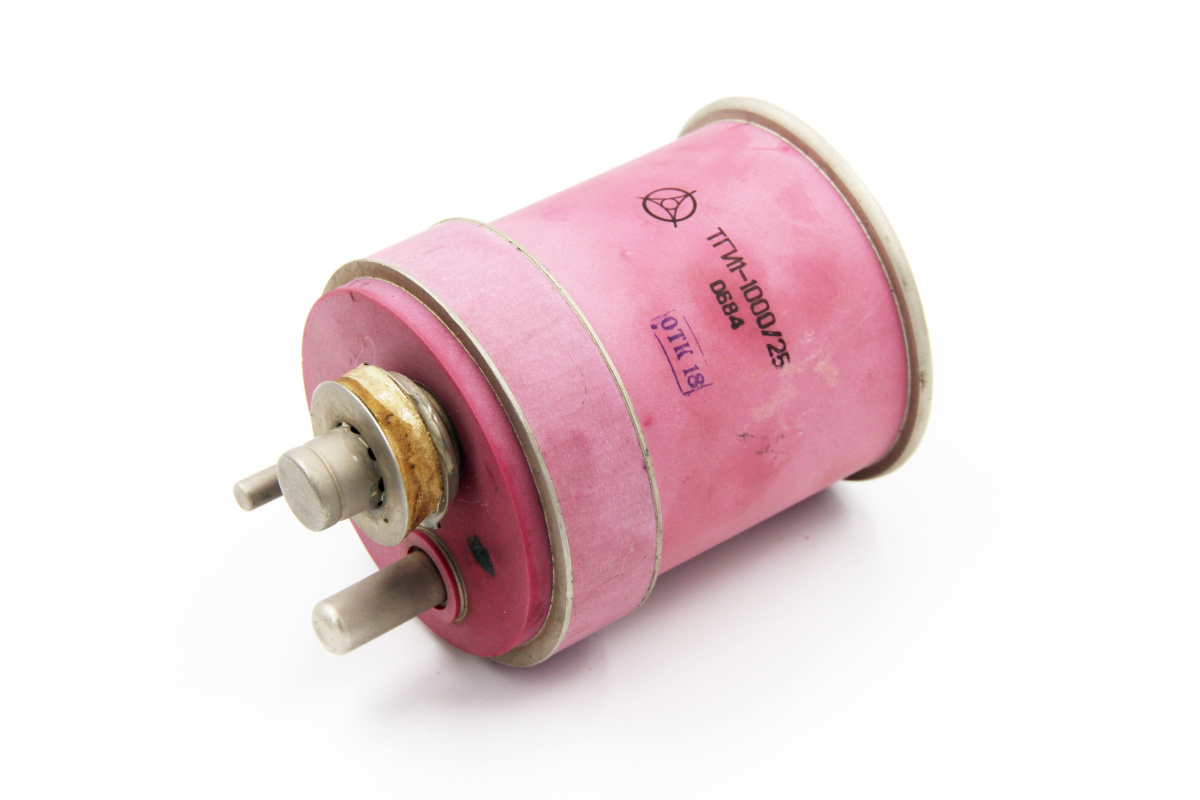

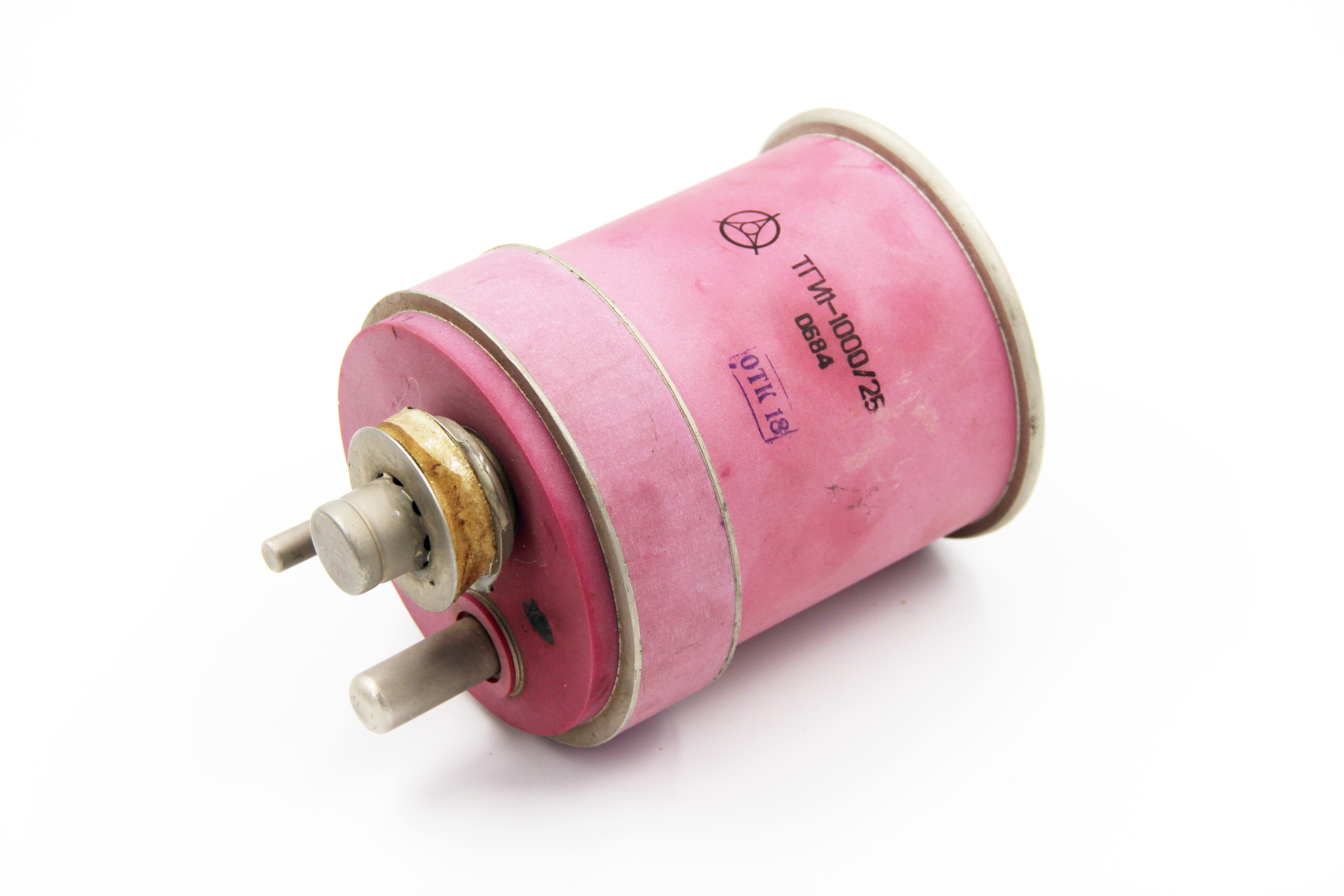

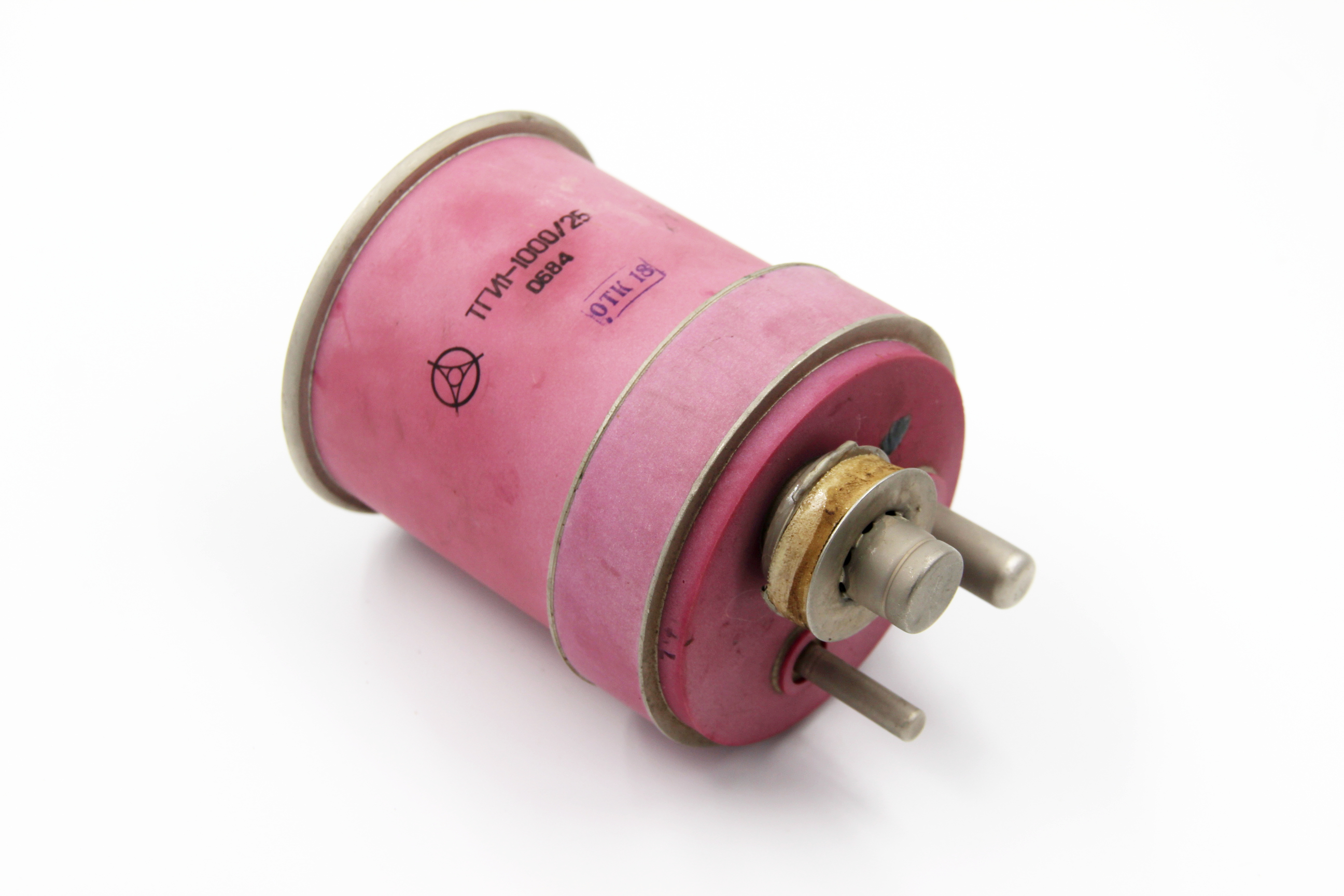

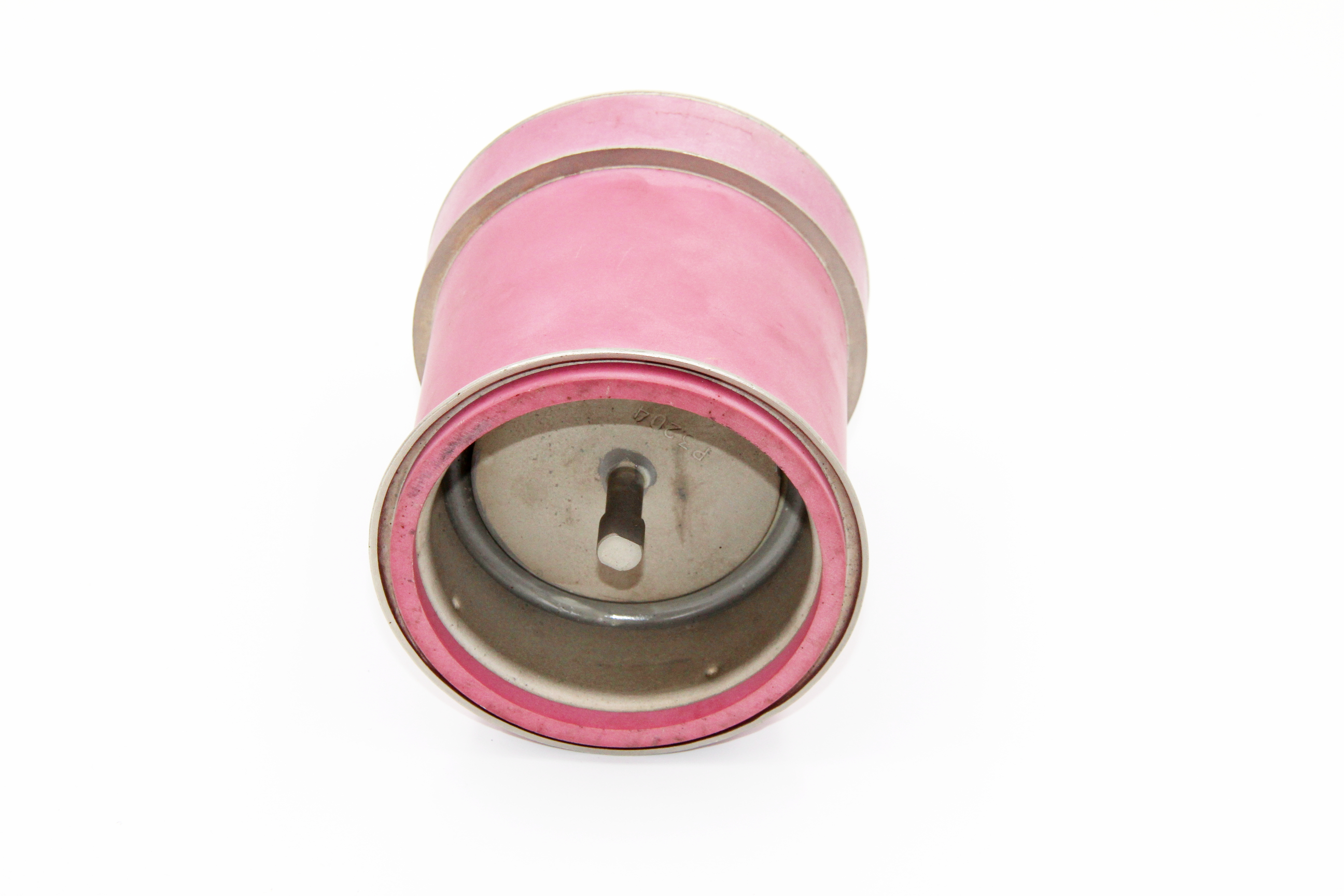

ТГИ1-1000/25 тиратрон импульсный модуляторный

Описание ТГИ1-1000/25

ТГИ1-1000/25 тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ1-1000/25:

ТГИ1-1000/25

Тиратрон ТГИ1-1000/25 применяется в электрофизических установках, источниках питания лазеров, медицинской аппаратуре, радарах и работают при частоте повторения импульсов до 50000 имп/с при условии снижения импульсной и средней мощности.

Высокий КПД и простота управления, устойчивость к механическим и климатическим воздействиям.

Наполнение - водородное.

Охлаждение анода - воздушное, принудительное, 30 м3/ч.

Оформление - металлокерамическое.

Рабочее положение -вертикальное, выводом анода вниз.

Масса 2,2 кг.

Номинальные электрические характеристики ТГИ1-1000/25:

Ток накала -18-22 А

Ток накала генератора водорода - 1,35 А

Ток анода (амплитуда импульса) - не более 1000 А

Ток анода (среднее значение) - не более 1 А

Периодическая нестабильность зажигания - не более 0,005 мкс

Падение напряжения между анодом и катодом в импульсе - не более 150 В

Долговечность - не менее 500 ч

Предельные эксплуатационные параметры ТГИ1-1000/25:

Напряжение накала - 6,0-6,6 В

Напряжение анода прямое - 5-25 кВ

Напряжение анода обратное - 1,3-5 кВ

Данные импульсов в цепи анода:

   - ток анода (амплитудное значение) - не более 1000 А

   - ток анода (среднее значение) - не более 1 А

   - частота следования - не более 700 имп/с

   - длительность - не более 50 мкс

   - крутизна нарастания фронта- не более 4000 А/мкс

Параметры поджигающего импульса сетки:

   - амплитуда напряжения - не менее 500 В

   - тока в цепи сетки - 3-5 А

   - длительность импульса - 3-7 мкс

   - крутизна нарастания фронта - 1000-2500 мкс.
