ТГИ-1Б тиратрон импульсный модуляторный

Описание ТГИ-1Б

ТГИ-1Б тиратрон импульсный модуляторный относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции тиратрон импульсный модуляторный состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГИ-1Б:

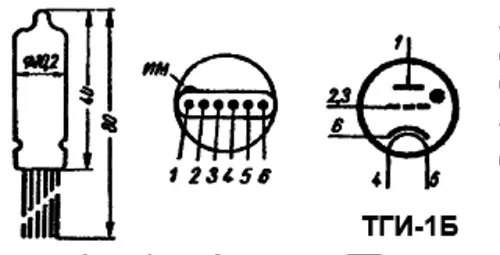

ТГИ-1Б
  Тиратрон ТГИ-1Б предназначен для работы в специальных маломощных импульсных схемах.
  Выпускается в стеклянном сверхминиатюрном оформлении.
  Цоколь выводной проволочный.
  Баллон наполнен ксеноном.
  Катод оксидный, косвенного накала.
  Работает в любом положении.
  Температура окружающей среды от -60 до +90° С.
  Охлаждение естественное.
 Срок службы - не менее 1500 импульсов.
  Вес - не более 5 г.
Номинальные электрические данные ТГИ-1Б:
 Напряжение накала ...... 3,15 В.
 Ток накала ...... не более 1,5 А.
 Напряжение зажигания ...... не более 30 В.
 Ток в цепи анода в импульсе - 10-20 А.
  Характеристика зажигания отрицательная.
Контрольная точка пусковой характеристики при сопротивлении в цепи сетки 300 ком и напряжении на аноде 100 в- от -6 до -2 В.
 Сопротивление в цепи сетки - 0,1-1,0 МОм.

Условия эксплуатации;

При эксплуатации тиратрона в схеме модулятора для зажигания тиратрона на его сетку рекомендуется подавать положительный прямоугольный импульс с амплитудой не менее 50 в и длительностью 2- 4 мсек. Величина сопротивления утечки и емкость разделительного конденсатора должны обеспечивать постоянную времени, равную 1-2 периодам повторения импульсов.
