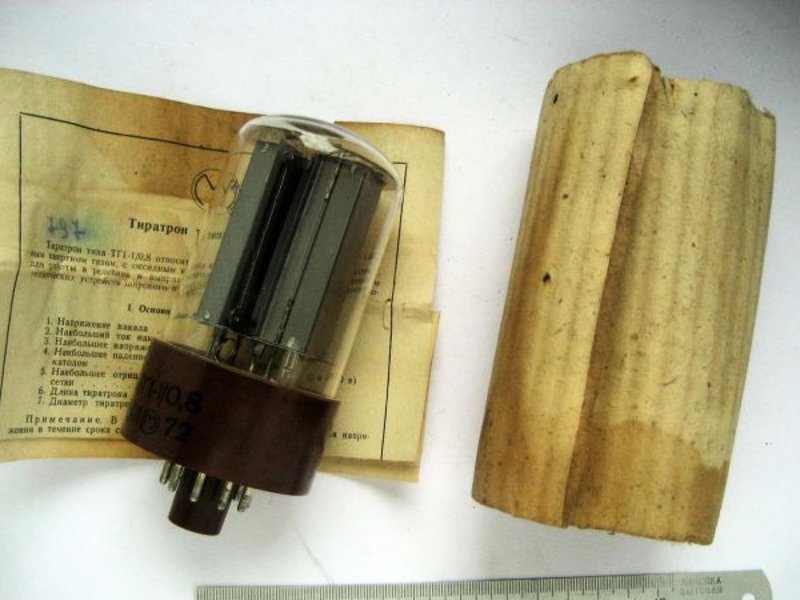

ТГ1-1/0.8 тиратрон

Описание ТГ1-1/0.8

ТГ1-1/0.8 тиратрон с подогревным катодом предназначен для работы в электропреобразовательных и релейных установках, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГ1-1/0.8:

ТГ1-1/0.8
Тиратрон с подогревным катодом.
Предназначен для работы в электропреобразовательных и релейных установках.
Выпускается в стеклянном оформлении.

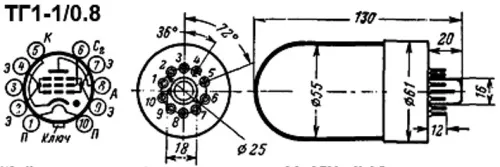

Цоколь специальный, 10-штырьковый, с ключом.
Баллон наполнен ксеноно-криптоновой смесью.
Катод оксидный, косвенного накала.
Время разогрева 60 сек.
Работает в любом положении.
Температура окружающей среды от -60 до +70° С.
Охлаждение естественное.
Срок службы - не менее 500 ч.

Номинальные технические характеристики ТГ1-1/0.8:
Ток накала - не более 3 А.
Ток анода - не более 1 А.
Напряжение зажигания - не более 50 В.
Напряжение 2-й сетки запирающее отрицательное - не более 15 В.
Напряжение анода обратное - не более 800 В.
Падение напряжения между анодом и катодом - не более 15 В.
Долговечность - не менее 500 ч.

Предельно допустимые электрические величины:
Напряжение накала - 5,7–6,9 В.
Напряжение анода прямое - 420 В.
Напряжение анода обратное - 800 В.
Напряжение сеток отрицательное - 100 В.
Напряжение между катодом и подогревателем:
   - при положительном потенциале подогревателя - 25 В.
   - при отрицательном потенциале подогревателя - 50 В.
Ток анода (амплитудное значение) - 6 А.
