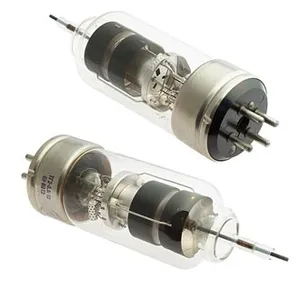

ТГ1-0.5/12 тиратрон

Описание ТГ1-0.5/12

ТГ1-0.5/12 тиратрон для работы в выпрямительных устройствах, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ТГ1-0.5/12:

ТГ1-0.5/12
Тиратрон для работы в выпрямительных устройствах.
Наполнение - аргоновое.

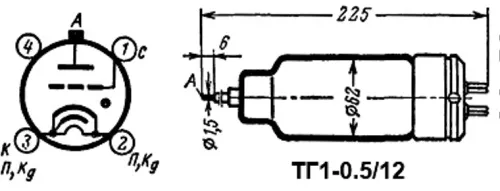

Оформление стеклянное, с цоколем (РШ1-2).
Рабочее положение вертикальное, цоколем вниз.
Масса 300 г.

Основные технические характеристики ТГ1-0.5/12:
Ток накала - 3,5-5 А
Ток анода - не более 0,5 А
Напряжение зажигания - не более 500 В
Напряжение первой сетки запирающее отрицательное - не более 70 В
Напряжение анода обратное - не более 12 кВ
Падение напряжения между анодом и катодом - не более 27 В.

Предельно допустимые электрические величины:
Напряжение накала - 5,7–6,9 В.
Напряжение анода прямое и обратное- 12 кВ.
Напряжение сетки -120 В.
Ток анода (амплитудное значение) - 3,5 А.
