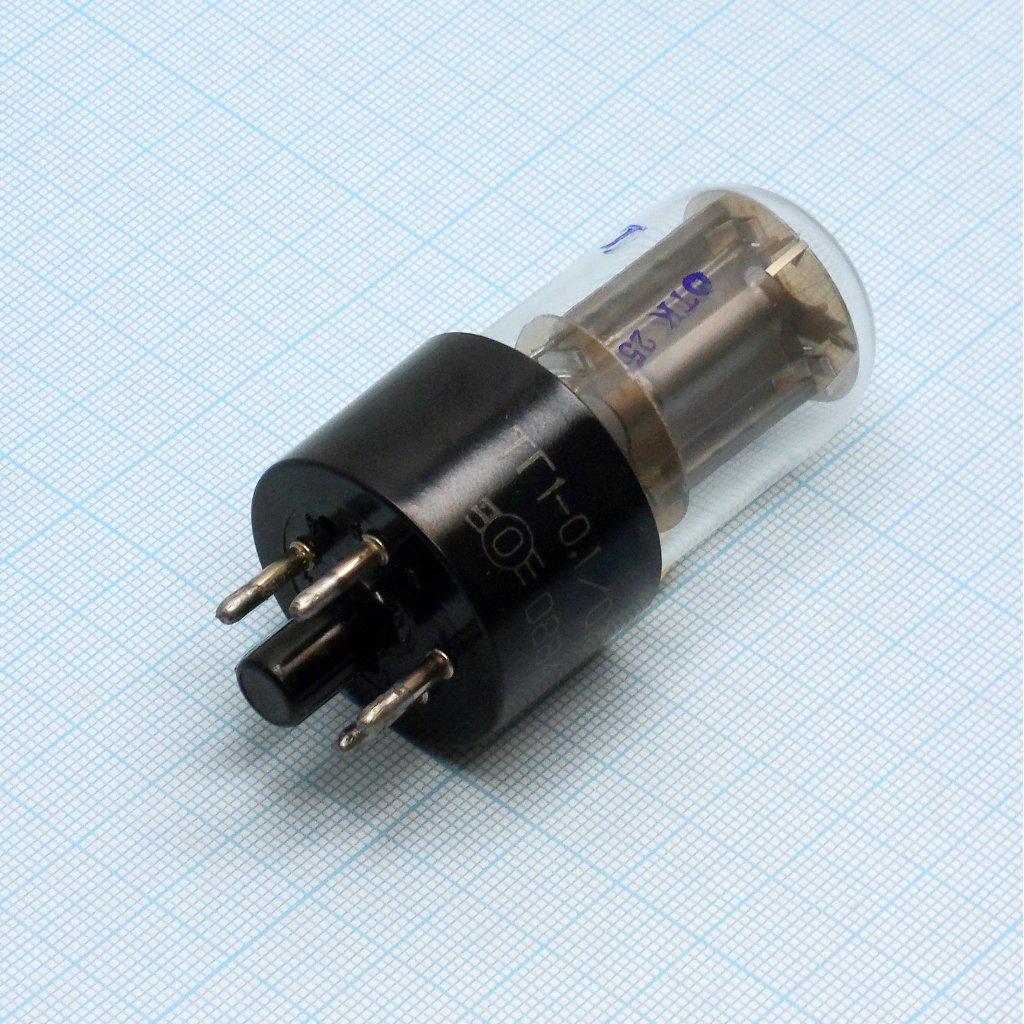

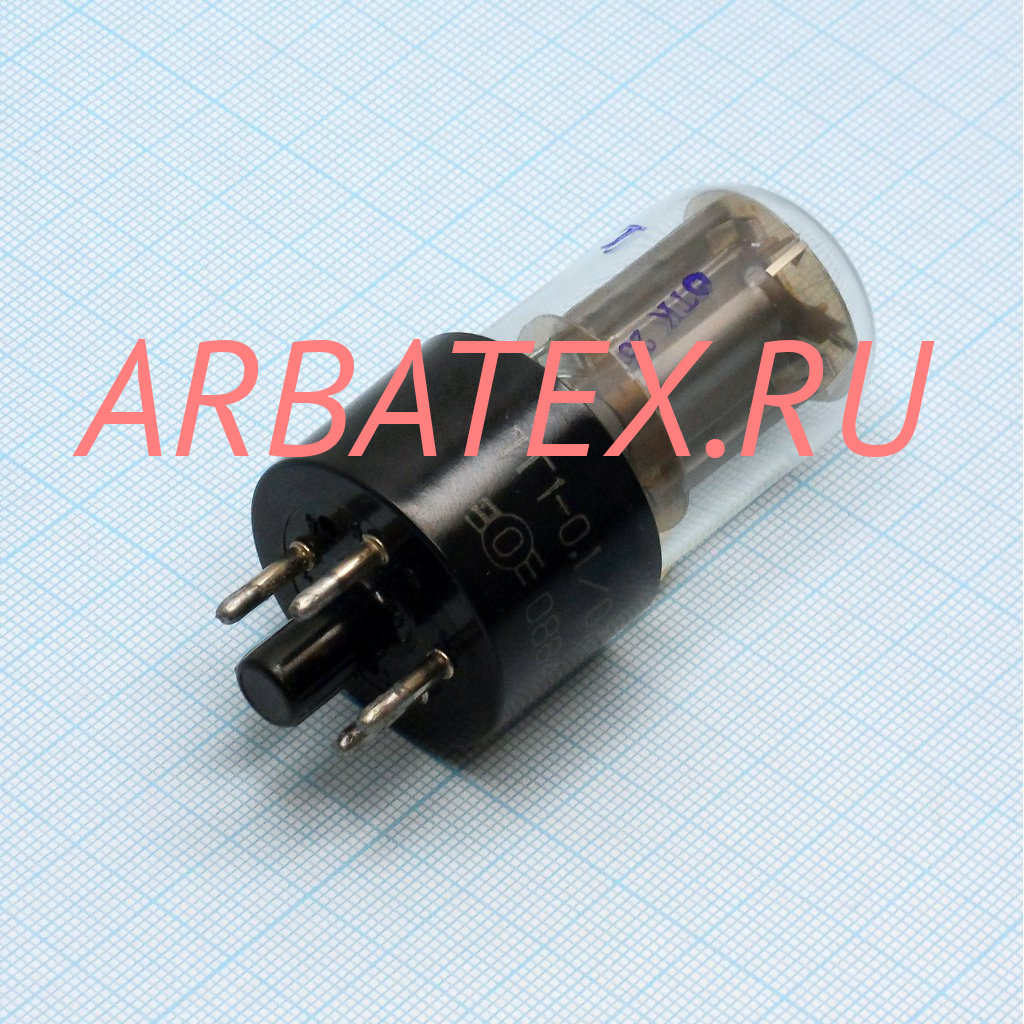

ТГ1-0.1/0.3 тиратрон

Описание ТГ1-0.1/0.3

ТГ1-0.1/0.3 тиратрон с ксеноновым наполнением катод оксидный косвенного накала, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

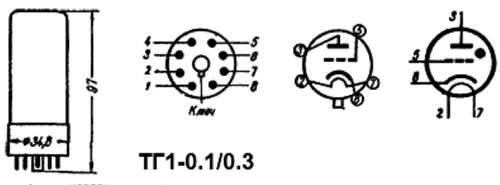

Параметры и характеристики ТГ1-0.1/0.3:

ТГ1-0.1/0.3
Тиратрон с подогревным катодом.
Предназначен для работы в выпрямительных устройствах, релейных и релаксационных схемах.
Выпускается в стеклянном оформлении.
Баллон наполнен аргоном.
Катод оксидный, косвенного накала.
Время разогрева 30 сек.
Работает в вертикальном положении, цоколем вниз.
Температура окружающей среды от -50 до +85°С.
Охлаждение естественное.
Срок службы - не менее 500 ч.

Основные технические характеристики ТГ1-0.1/0.3:
Напряжение накала ..... 6,3 В
Ток накала ..... 0,66 мА
Амплитуда прямого и обратного напряжения анода ..... 300 В
Средний ток анода ..... 75 мА
Амплитуда тока анода ..... 300 мА
Падение напряжения ..... не более 20 В
Амплитуда пускового импульса ..... не более 100 В
Длительность пускового импульса 5 мкс
Вентильная прочность при ia = ia max ..... не менее 300 В
Контрольные точки пусковой характеристики:
   - первая при постоянном напряжении на аноде 110 В ..... от –14 до –10 В
   - вторая при постоянном напряжении на аноде 220 В ..... от –29 до –21 В

Предельно допустимые режимы эксплуатации ТГ1-0.1/0.3:
Температура окружающей среды ..... -60…+70°С
Напряжение накала ..... 5,7 – 6,9 В
Амплитуда напряжения анода ..... 300 В
Напряжение между катодом и подогревателем ..... 100 В
Напряжение между двумя любыми электродами ..... 350 В
Наибольший ток в цепи анода в импульсе ..... 300 мА
Наибольшее значение среднего тока в цепи анода:
   - выпрямительный режим ..... 75 мА
   - релаксационный режим ..... 2 мА
Сопротивление резистора в цепи сетки ..... 100-500 кОм.
