ГУ-96Б генераторный пентод

Описание ГУ-96Б

ГУ-96Б  генераторный пентод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции  генераторный пентод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-96Б:

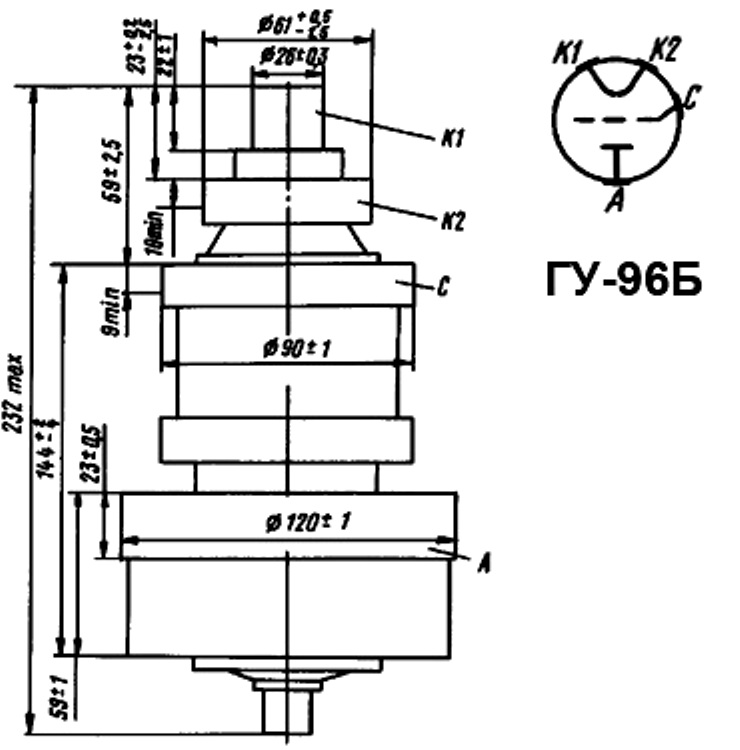

ГУ-96Б

Генераторный тетрод ГУ-96Б предназначен для усиления высокочастотной мощности в стационарных радиотехнических устройствах широкого применения до 4 кВт на частотах до 85 МГц.

Катод - прямого накала.

Оформление - металлокерамическое.

Охлаждение - воздушное принудительное.

Масса не более 4,5 кг.

Основные технические параметры ГУ-96Б:
Напряженин накала	6 В
Ток накала	60-75 А
Ток анода	не менее 2,9 А
Напряжение запирания отрицательное, абсолютное значение	не более 130 В
Крутизна характеристики	20-28 мА/В
Межэлектродные ёмкости, пФ:
- сетка - анод	не более 25
- сетка - катод	не более 45
- анод - катод	не более 1

Предельные эксплуатационные характеристики ГУ-96Б:
Наибольшее напряжение накала	6,3 В
Наибольший пусковой ток накала (амплитудное значение)	140 А
Наибольшее напряжение анода (постоянное):
- при частоте 86-250 МГц	5 кВ
- при частоте меньше 85 МГц	7 кВ
Наибольшая рассеиваемая мощность:
- анодом	4 кВт
- сеткой	200 Вт
Наибольшая рабочая частота	250 МГц
Температура оболочки (кроме анода)	175 °С
Температура анода	200 °С
