ГУ-93Б генераторный триод

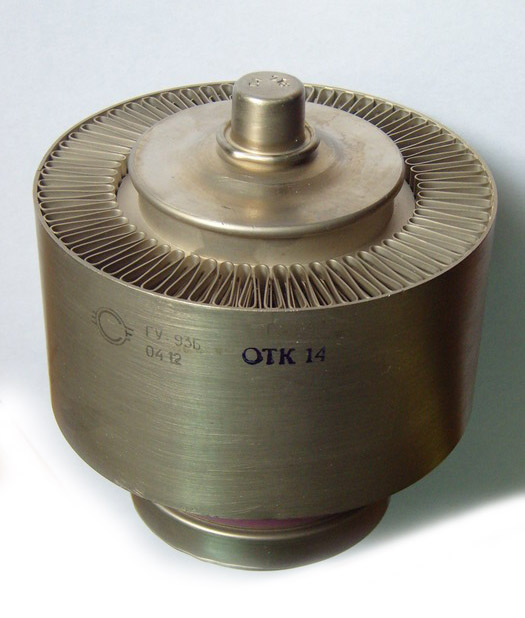

Описание ГУ-93Б

ГУ-93Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-93Б:

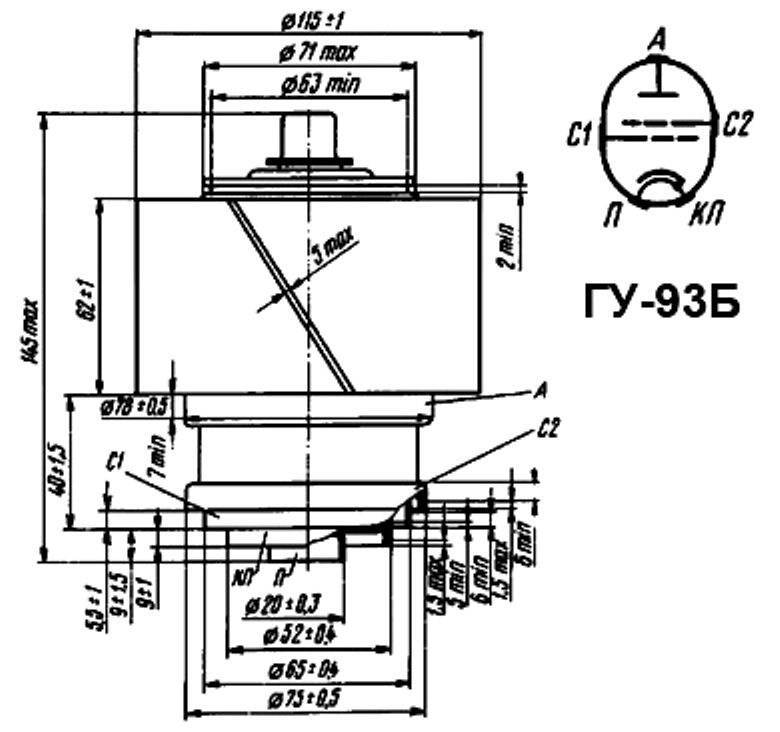

ГУ-93Б

Генераторный тетрод ГУ-93Б предназначен для усиления высокочастотной мощности в стационарных радиотехнических устройствах широкого применения и телевизионной передающей аппаратуре мощностью до 4 кВт на частотах до 250 МГц.

Катод - оксидный косвенного накала.

Оформление - металлокерамическое.

Охлаждение - воздушное принудительное.

Рабочее положение - любое.

Масса не более 3,5 кг.

Основные технические параметры ГУ-93Б:
Напряженин накала	12,6 В
Ток накала	9,5-12 А
Крутизна характеристики (при ua=700В, uc2=400В, ia=3000мА)	75-125 мА/В
Ток анода нулевой (при ua=700В, uc2=400В, ia=0В)	не менее 4 А
Напряжение запирания отрицательное (при ua=4кВ, uc2=400В, ia=20мА)	не более 240 В
Межэлектродные ёмкости, пФ:
- входная	не более 100
- выходная	не более 20
- проходная	не более 0,1

Предельные эксплуатационные характеристики ГУ-93Б:
Напряжение накала:
- наибольшее	13,2 В
- наименьшее	12 В
Наибольшее напряжение анода:
- постоянное	3,8 кВ
- мгновенное	6,5 кВ
Наибольшее напряжение второй сетки (постоянное)	450 В
Наибольшее отрицательное напряжение первой сетки	250 В
Наибольший ток анода:
- постоянная составляющая в режиме класса В	2 А
- мгновенное значение в режиме синхроимпульса	9 А
Наибольший ток первой сетки (постоянная составляющая)	100 мА
Наибольшая рассеиваемая мощность:
- анодом	4000 Вт
- второй сеткой	20 Вт
- первой сеткой	5 Вт
Наибольшая рабочая частота	250 МГц
Наименьшее время разогрева катода	240 с
Наибольшая температрура оболочки в наиболее грячей точке	200 °С
