ГУ-70Б тетрод генераторный

Описание ГУ-70Б

ГУ-70Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-70Б:

ГУ-70Б

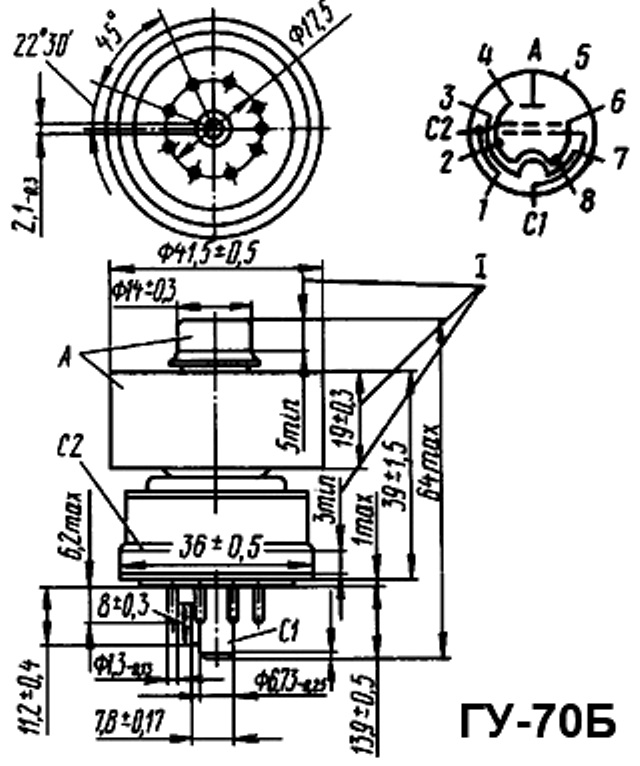

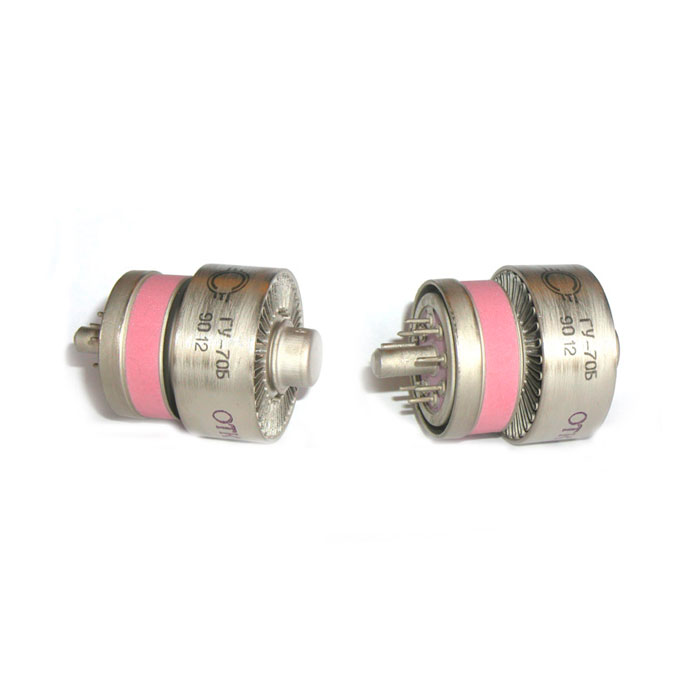

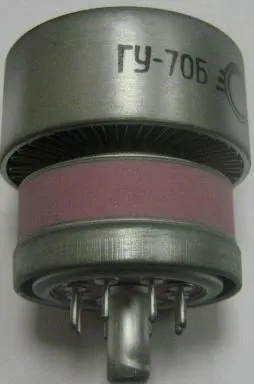

Генераторный тетрод ГУ-70Б в металлокерамическом оформлении с оксидным катодом косвенного накала и наружным анодом с принудительным воздушным охлаждением предназначен для усиления однополосного сигнала с выходной мощностью до 250 Вт, а также для усиления мощности на частотах до 250 МГц и с выходной мощностью до 125 Вт в стационарных и передвижных радиотехнических устройствах производственно-технического назначения.

Оформление - металлокерамическое.

Охлаждение - воздушное, принудительное 45 м3/ч.

Масса: 150 г.

Основные технические параметры ГУ-70Б:
при uн=6 В, uа=2 кВ, uc2=400 В, iа=350 А
Ток накала	3,1 ± 0,5 А
Напряжение 1-й сетки отрицательное	20 ± 5 В
Ток 2-й сетки	не более 18 мА
Коэффициент усиления 2-й по 1-й сетки	13,5 ± 4,5
Крутизна характеристики	22 ± 6 мА/В
Время разогрева катода	не более 60 с
Колебательная мощность	не менее 250 Вт
Междуэлектродные емкости, пФ:
- входная	не более 29
- выходная	не более 7,5
- проходная	не более 0,06
Долговечность	не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-70Б:
Напряжение накала	5,7 - 6,3 В
Напряжение анода	2 кВ
Напряжение анода (пиковое значение)	3,5 кВ
Напряжение 2-й сетки	400 В
Напряжение 1-й сетки отрицательное	150 В
Напряжение катод - подогреватель	100 В
Ток катода (постоянная составляющая)	360 мА
Ток катода (пиковое значение)	1200 мА
Мощность, рассеиваемая анодом	350 Вт
Мощность, рассеиваемая 2-й сеткой	8 Вт
Мощность, рассеиваемая 1-й сеткой	2 Вт
Рабочая частота	250 МГц
Температура анода и спаев металла с керамикой	200 С
Интервал рабочих температур окружающей среды	от -60 до +50 С
