ГУ-61Б генераторный триод

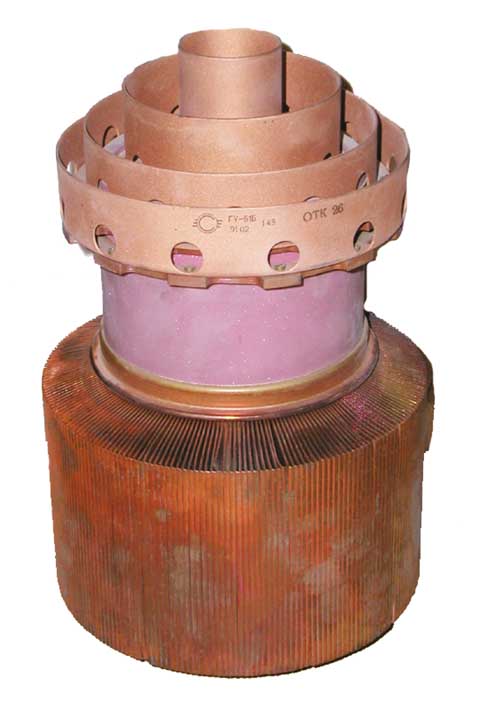

Описание ГУ-61Б

ГУ-61Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

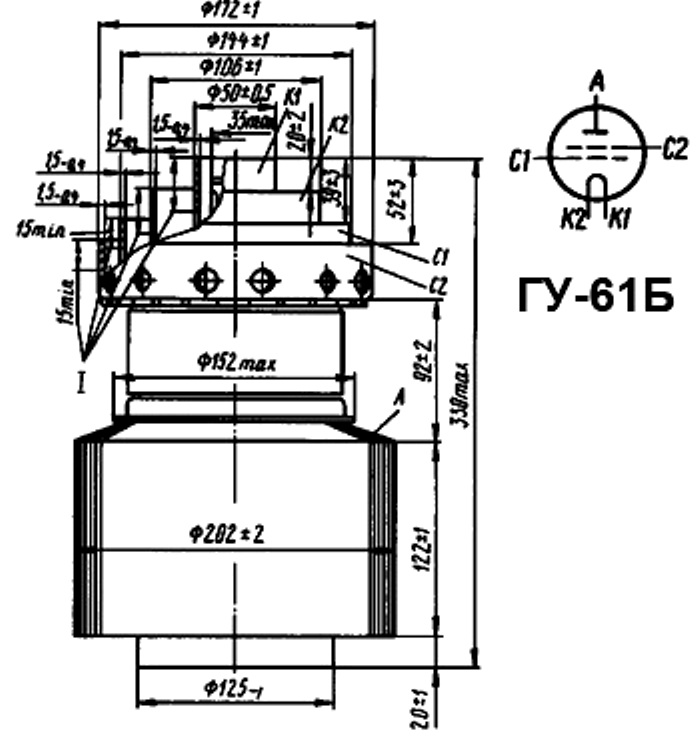

Параметры и характеристики ГУ-61Б:

ГУ-61Б

Генераторные тетроды ГУ-61Б для работы в качестве усилителя высокочастотных колебаний в режиме однополосного усиления на частотах до 70 МГц.

Оформление - металлокерамическое.

Рабочее положение - вертикальное, анодом вниз.

Охлаждение - принудительное:

   - анода - воздушное не менее 1250 м3/ч

   - ножки - воздушное не менее 200 м3/ч

Масса: 17 кг.

Основные технические параметры ГУ-61Б:
при uн=8,3  В, uа=2 кВ, uс2=1,25 кВ, iа=5  А
Ток накала	130 ± 12 А
Ток анода (при ua=uc2=1,5 кВ, uс1=0)	не менее 10 А
Ток 2-й сетки (при uс2=1 кВ)	не более 0,7 А
Ток 1-й сетки обратный (при uа=6 кВ, uс2=1,5 кВ)	не более 150 мкА
Ток эмиссии катода (при uа=0,35 кВ)	не менее 22 А
Крутизна характеристики	74  ± 11 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки	8 ± 1
Запирающее напряжение 1-й сетки, отрицательное	не более 330 В
Выходная мощность на частоте 70 МГц (при uа=10 кВ)	не менее 30 кВт
Долговечность	не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-61Б:
Напряжение накала	7,9 - 8,7 В
Напряжение анода	10 кВ
Напряжение 2-й сетки	1,5 кВ
Ток накала пусковой	190 А
Мощность, рассеиваемая анодом ГУ-61А, ГУ-61П	30 кВт
Мощность, рассеиваемая анодом ГУ-61Б	20 кВт
Мощность, рассеиваемая 2-й сеткой	0,7 кВт
Мощность, рассеиваемая 1-й сеткой	0,3 кВт
Рабочая частота	70 МГц
Температура спаев керамики с металлом и ножки	150 С
Интервал рабочих температур окружающей среды ГУ-61Б	от -60 до +70 С
