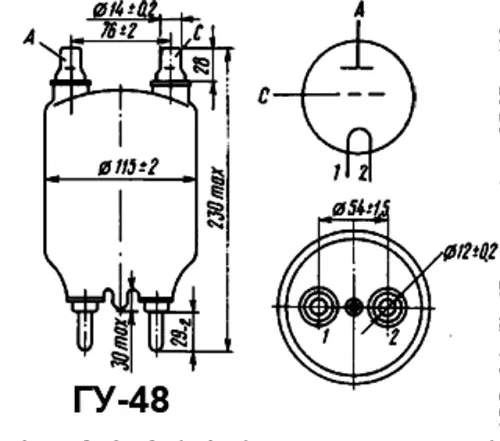

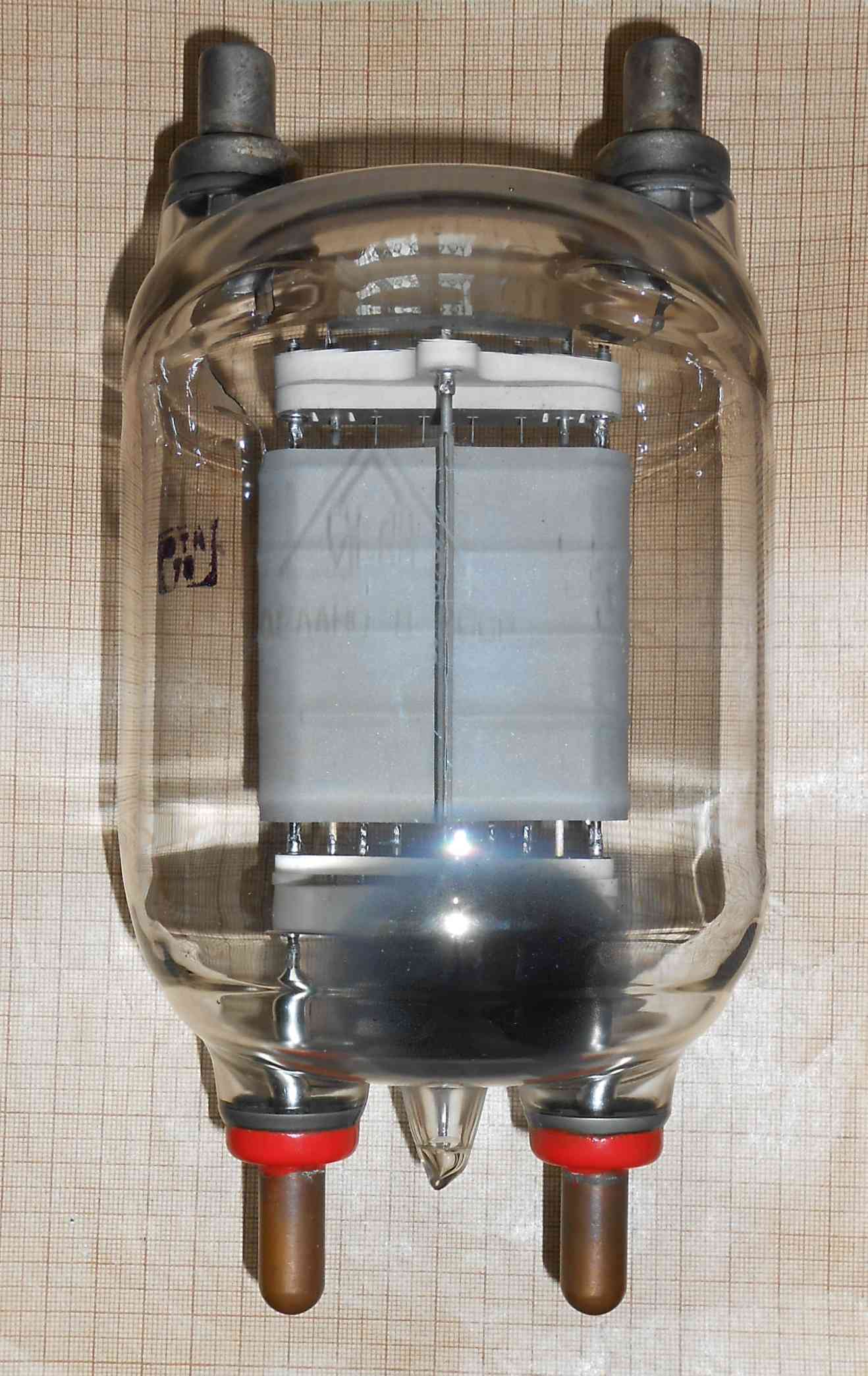

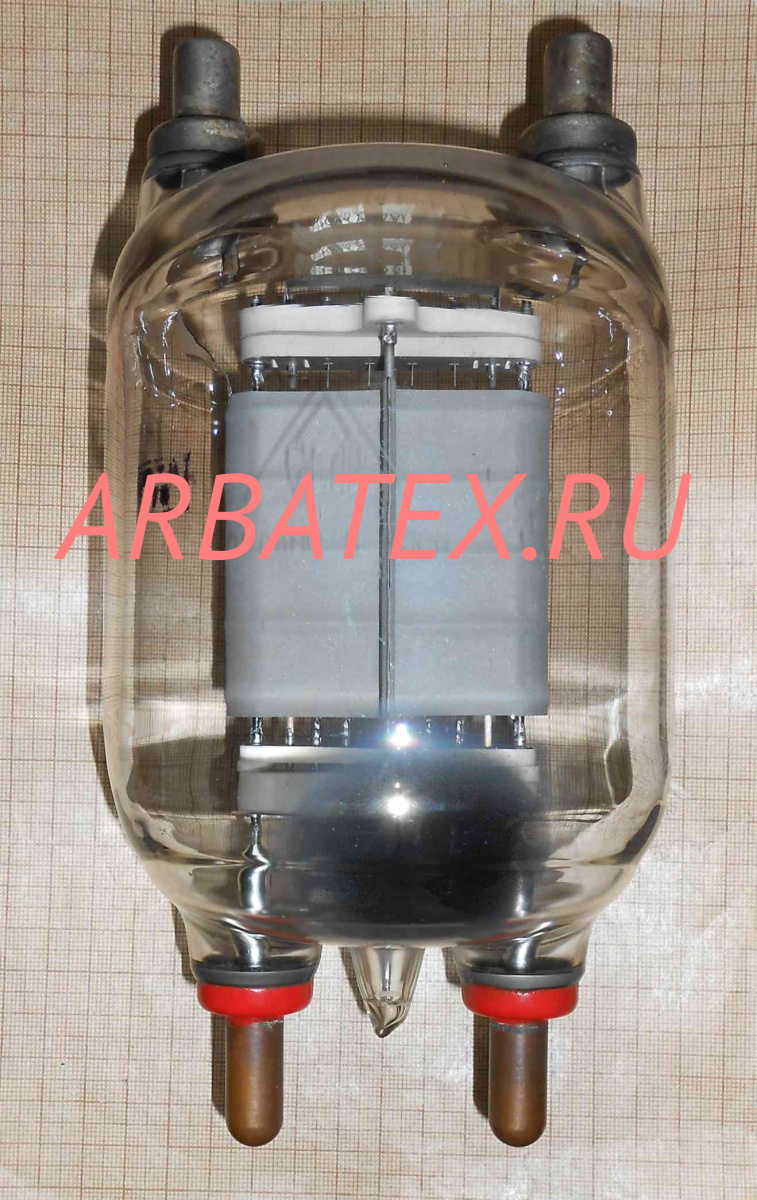

ГУ-48 генераторный триод

Описание ГУ-48

ГУ-48 генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-48:

ГУ-48

Генераторный триод ГУ-48 для работы в качестве генератора высокочастотных колебаний в промышленных установках для высокочастотного нагрева.

Оформление - стеклянное.

Рабочее положение - вертикальное, выводами сетки и анода вверх.

Охлаждение - естественное или воздушное принудительное.

Масса 850 г.

Основные технические параметры ГУ-48:
при uн=10 В, uа=2,5 кВ, iа=500 мА
Ток накала	10 ± 0,8 А
Ток анода (при uс1= -50 В)	130 ± 70 А
Ток анода (при ua=0,1 кВ, uс1=100 В)	700 ± 200 мА
Ток сетки (при ua=uc1=100 В)	215 ± 85 мА
Ток сетки обратный (при iа=150 мА)	не более 25  мкА
Коэффициент усиления (при изменении uс на 20 В, iа=200 мА)	35 ± 6
Колебательная мощность (при ic1=95 мА, на частоте 40 МГц)	не менее 700 Вт
Долговечность	не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-48:
Напряжение накала	9,5 - 10,5 В
Напряжение анода	3 кВ
Мощность, рассеиваемая анодом	300 Вт
Рабочая частота	75 МГц
Температура баллона	270 С
Интервал рабочих температур окружающей среды	от -60 до +70 С
