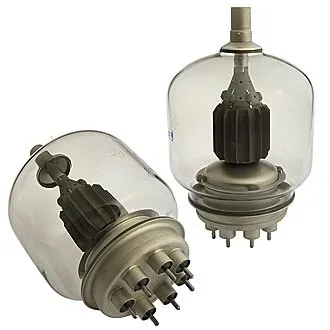

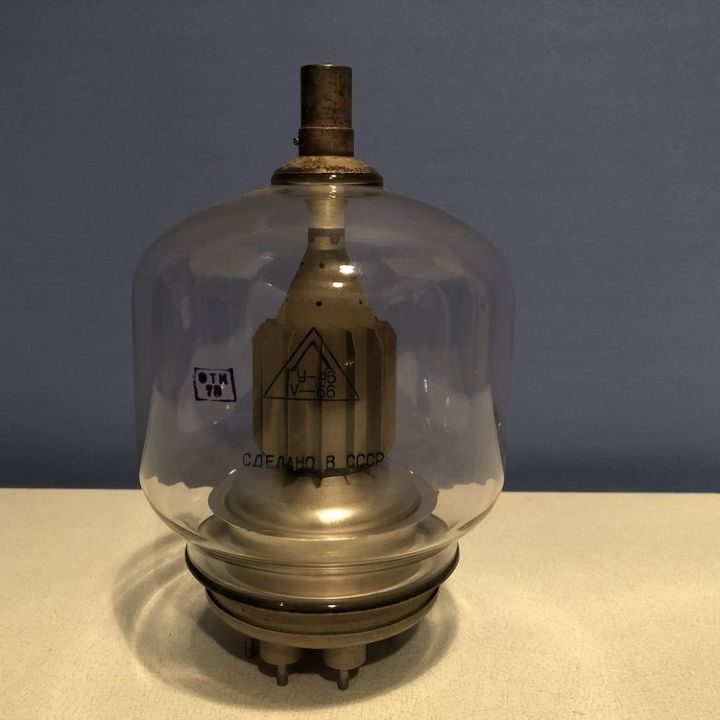

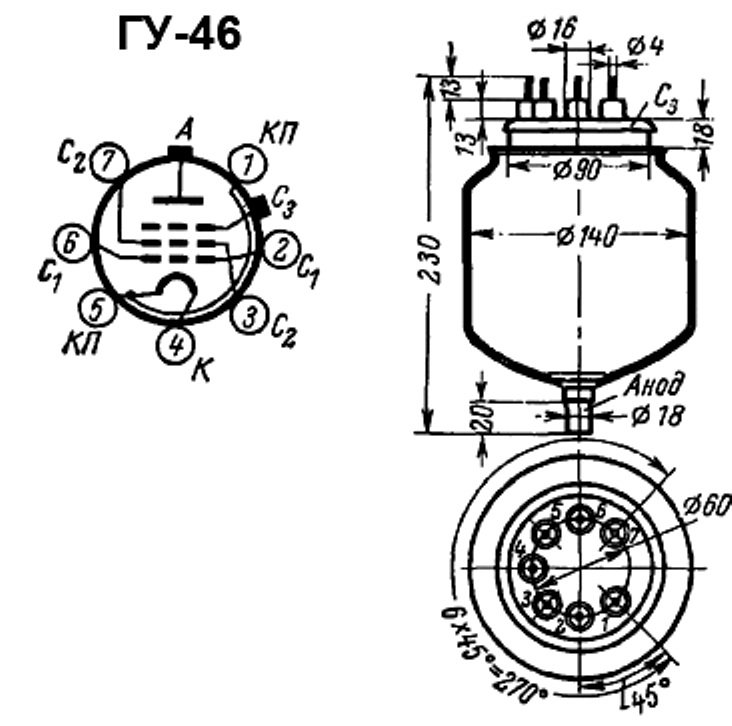

ГУ-46 генераторный пентод

Описание

ГУ-46 генераторный пентод  относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный пентод  состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Генераторный пентод ГУ-46 для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 60 МГц.

Оформление - стеклянное.

Рабочее положение - вертикальное.

Масса - 900 г.

Долговечность-  не менее 1000 ч.

Основные параметры
при uн=8,3 В, uа=2,5 кВ, uс2=0,6 кВ, iа=480 мА
Ток накала	14,75 ± 1,25 А
Ток анода	не менее 500 мА
Ток 1-й сетки обратный	не более 40 мкА
Ток 2-й сетки	не более  60 мА
Крутизна характеристики	9,5 ± 2  мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки	5 ± 1
Колебательная мощность:
при uн=8,3 В	не менее 700 Вт
при uн=7,9 В	не менее 630 Вт
Междуэлектродные емкости, пФ:
входная	29,5 ± 3,5
выходная	8,75 ± 0,25
проходная	не более 0,15

Предельные эксплуатационные данные:
Напряжение накала	7,9 - 8,7 В
Напряжение анода	3 кВ
Напряжение 2-й сетки	0,65 кВ
Ток накала пусковой	23 А
Мощность, рассеиваемая анодом	500 Вт
Мощность, рассеиваемая 2-й сеткой	45 Вт
Мощность, рассеиваемая 1-й сеткой	4 Вт
Мощность, рассеиваемая 3-й сеткой	4 Вт
Рабочая частота	600 МГц
Температура спая стекла с металлом	220 С
Температура баллона	300 С
Интервал рабочих температур окружающей среды	от -60 до +70 С
