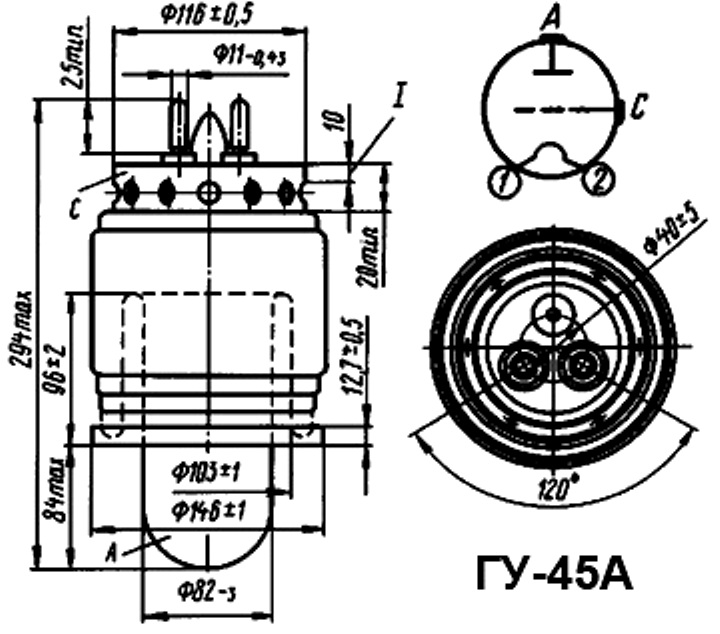

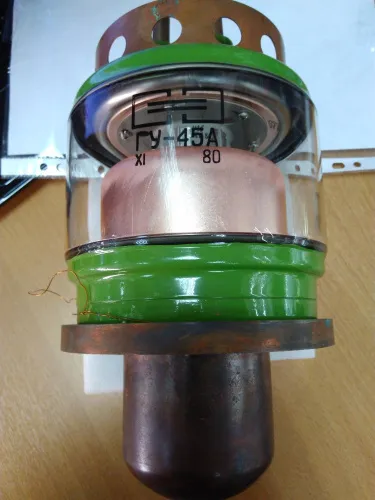

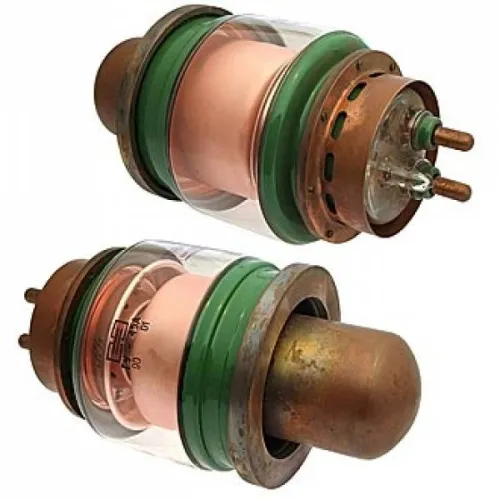

ГУ-45А генераторный триод

ГУ-45А генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-45А:

ГУ-45А

Генераторный триод ГУ-45А предназначен для работы в качестве усилителя мощности, модулятора или генератора в радиотехнических устройствах.

Катод - вольфрамовый торированный карбидированный прямого накала.

Оформление - металлостеклянное.

Охлаждение принудительное: анода - водяное; оболочки и ножки - воздушное.

Масса не более 4 кг.

Основные технические параметры ГУ-45А:
при uн=7,5 В, uа=4 кВ, iа=2 А
Ток накала	150 ± 10 А
Ток сетки обратный (при uа=10 кВ)	не более 200 мкА
Ток эмиссии катода (при uа=uc=1 кВ)	25 ± 4,5 А
Крутизна характеристики	24 ± 4,5  мА/В
Коэффициент усиления	22 ± 3
Напряжение сетки запирающее (при uа=10 кВ, iа=20 мА)	575 ± 1,5 В
Выходная мощность (на частотах до 25 МГц)	не менее 40 кВт
Междуэлектродные емкости, пФ:
- входная	не более 41
- выходная	не более 27
- проходная	не более 3
Долговечность	не менее 1500 ч

Предельные эксплуатационные характеристики ГУ-45А:
Напряжение накала	7,8 В
Напряжение анода:
- на частоте не выше 25 МГц	10,5 кВ
- на частоте от 25 до 50 МГц	8,4 кВ
Ток накала пусковой	225 А
Мощность, рассеиваемая анодом	20 кВт
Рабочая частота	50 МГц
Температура баллона, ножки и мест спая металла со стеклом	150 С
Интервал рабочих температур окружающей среды	от +5 до +70 С
