Описание ГУ-43А


ГУ-43А генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-43А:

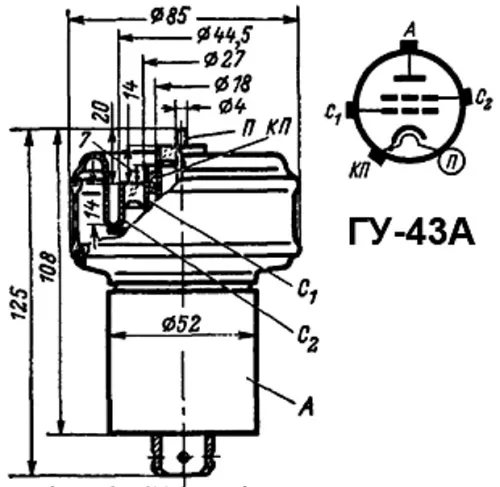

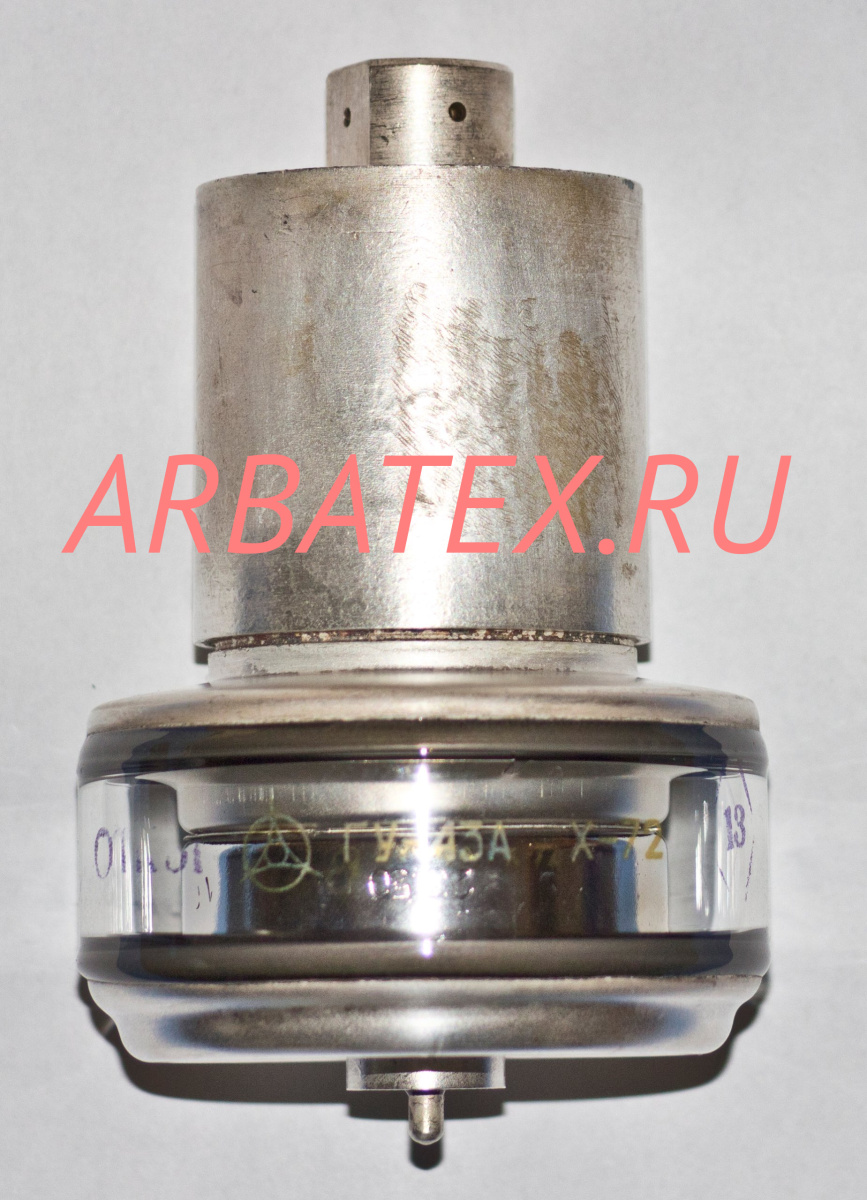

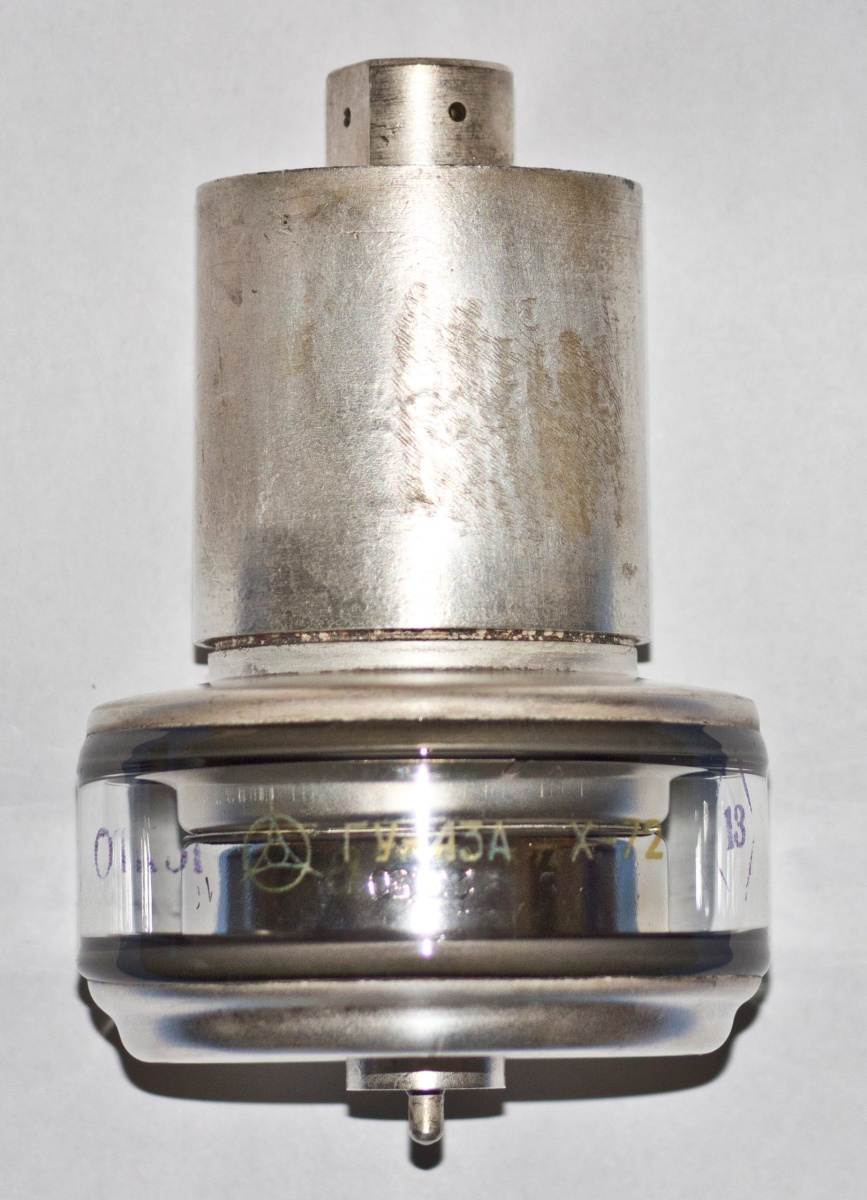

ГУ-43А

Генераторный тетрод ГУ-43А для генерирования и усиления высокочастотных колебаний на частотах до 100 МГц.

Оформление - металлостеклянное, с цилиндрическими выводами электродов.

Охлаждение  - жидкостное (кремнийорганическая полисилоксановая жидкость №3 или фторсодержащая жидкость с температурой кипения +70 С)

Масса - 750 г.


Основные технические параметры ГУ-43А:
при uн=12,6 В, uс1=1 кВ, uc2=350 В, iа=1 А
Ток накала

6,6 ± 0,6 А

Ток анода (при uн= 11,3 В)

не менее 0,8 А

Ток 2-й сетки

не более 80 мА

Напряжение 1-й сетки отрицательное

25 ± 5 В

Крутизна характеристики (при изменении uс1 на 2,5 В)

45 мА/В

Ток 1-й сетки обратный

не более 50 мкА

Напряжение отсечки тока анода отрицательное (при iа=20 мА)

не более 100 В

Колебательная мощность (при uа=3 кВ, iа=0,9 А, f=100 МГц)

не менее 1,6 кВт

Напряжение виброшумов (эффективное значение)

не более 4000 мВ

Время разогрева катода

не более 2 мин

Междуэлектродные емкости, пФ:

     - входная

90 ± 10

     - выходная

14 ± 4

     - проходная

не более 0,1

Долговечность

не менее 1000 ч


Предельные эксплуатационные характеристики ГУ-43А:
Напряжение накала

11,3 - 13,9 В

Напряжение анода

3,3 кВ

Напряжение 2-й сетки

500 В

Напряжение 1-й сетки отрицательное

200 В

Мощность, рассеиваемая анодом

1 кВт

Мощность, рассеиваемая 2-й сеткой

28 Вт

Мощность, рассеиваемая 1-й сеткой

5 Вт

Ток катода в импульсе

3,2 А

Постоянная составляющая тока катода

1 А

Температура спаев

150 С

Интервал рабочих температур окружающей среды

от -60 до +150 С
