ГУ-40Б генераторный триод

Описание ГУ-40Б

ГУ-40Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-40Б:

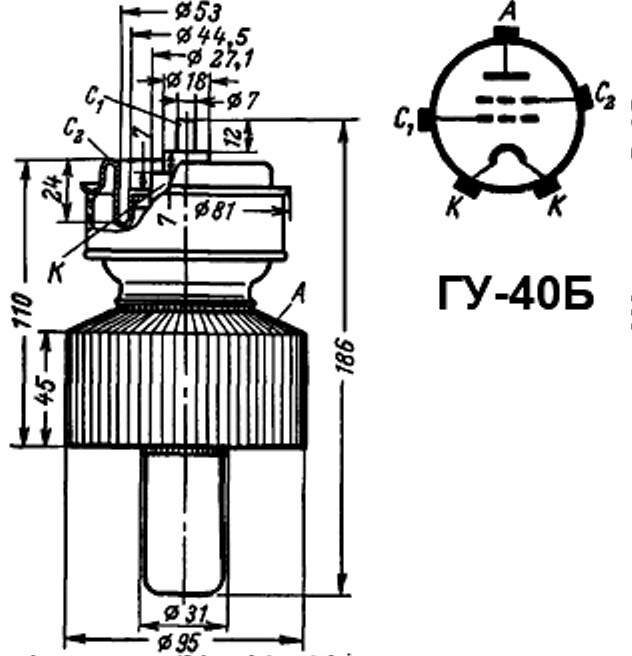

ГУ-40Б

Мощный генераторный тетрод ГУ-40Б для работы в качестве генератора и широкополосного усилителя высокочастотных колебаний на частотах до 250 МГц.

Оформление - металлостеклянное.

Рабочее положение - вертикальное, стеклянным баллоном вверх.

Охлаждение - принудительное:

   - анода - воздушное не менее 130 м3/ч

   - ножки - воздушное не менее 60 м3/ч

   - баллона - воздушное, не менее 60м3/ч.

Масса - 1,6 кг.

Основные технические параметры ГУ-40Б:
при uн=6,3 В, uа=1 кВ, uc2=800 В, iа=1 А
Ток накала	33 ± 3 А
Ток эмиссии катода (при uа=uc2=uс1=200 В)	не менее 4,5 А
Крутизна характеристики	18 ± 2 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки	не менее 10
Выходная мощность (на частоте 250 МГц и полосе 8 МГц )	не менее 1 кВт
Междуэлектродные емкости, пФ:
- входная	не более 30
- выходная	не более 12
- проходная	не более 0,3
Долговечность	не менее 1000 ч

Предельные эксплуатационные характеристики ГУ-40Б:
Напряжение накала	6 - 6,6 В
Напряжение анода	5 кВ
Напряжение 2-й сетки	830 В
Напряжение 2-й сетки без возбуждения в цепи 1-й сетки	900 В
Ток накала пусковой	50 А
Мощность, рассеиваемая анодом	2 кВт
Мощность, рассеиваемая 2-й сеткой	75 Вт
Мощность, рассеиваемая 1-й сеткой	30 Вт
Температура стекла и мест спая металла со стеклом	150 С
Интервал рабочих температур окружающей среды	от -60 до +70 С
