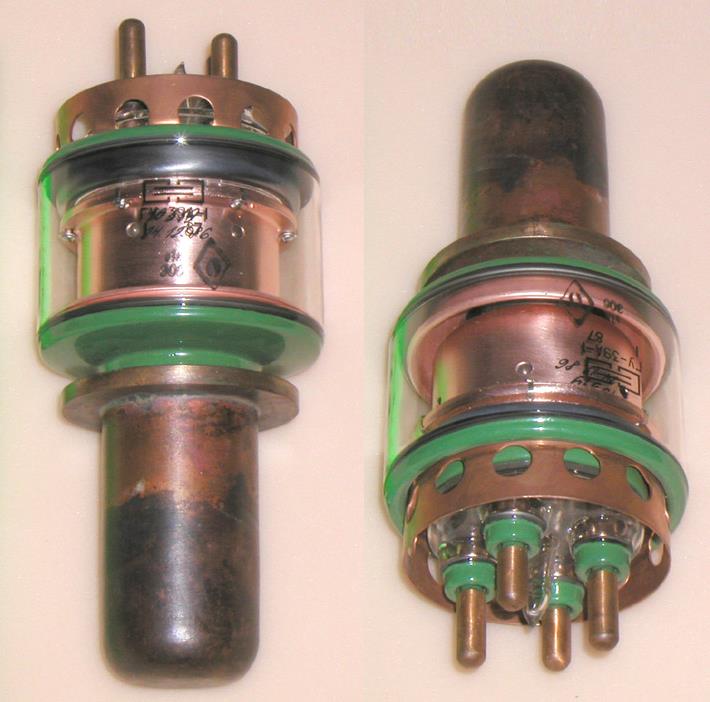

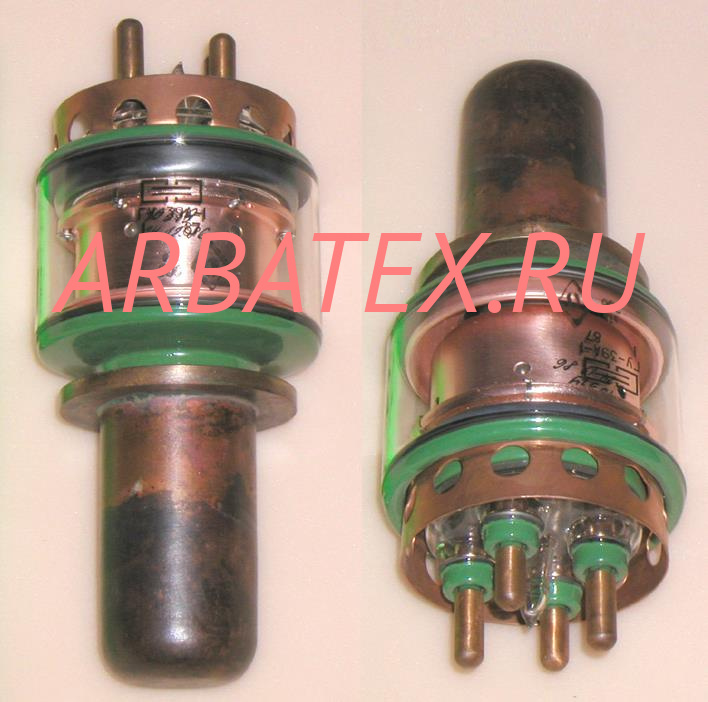

ГУ-39А-1 генераторный триод

Описание ГУ-39А-1

ГУ-39А-1 генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-39А-1:

ГУ-39А-1

Мощный генераторный тетрод ГУ-39А-1 для работы в качестве усилителя высокочастотных колебаний в коротковолновых передатчиках.

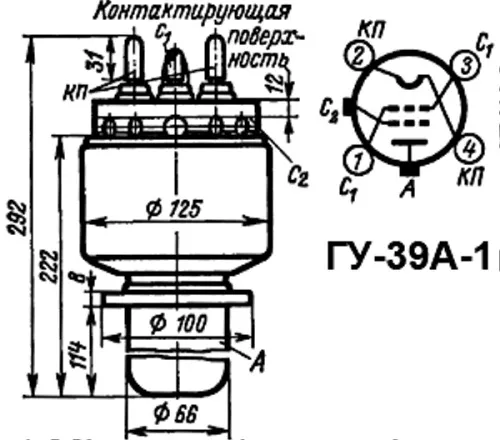

Оформление - металлостеклянное.

Рабочее положение - вертикальное.

Охлаждение - принудительное:

   - анода - водяное не менее 15 л/мин

   - ножки - воздушное не менее 23 м3/ч

   - баллона - воздушное не менее 50 м3/ч

Масса не более 4 кг.

Технические условия: ОД0.331.068 ТУ.

Основные технические параметры ГУ-39А-1:
при uн=6,3 В, uа=3 кВ, uc2=1 кВ, iа=1,5 А
Ток накала	95 ± 10
Ток эмиссии катода в импульсе (при uа=uc2=uс1=1 кВ)	не менее 30 А
Крутизна характеристики	24 ± 4 мА/В
Коэффициент усиления 1-й сетки относительно 2-й сетки	7,5 ± 1,5
Выходная мощность (на частоте 30 МГц )	не менее 13
Междуэлектродные емкости, пФ:
- входная	не более 80
- выходная	не более 29
- проходная	не более 0,7
- 2-я сетка-катод	не более 50
Долговечность	не менее 2000 ч

Предельные эксплуатационные характеристики:
Напряжение накала	6 - 6,6 В
Напряжение анода	10 кВ
Напряжение 2-й сетки	2 кВ
Ток накала пусковой	150 А
Мощность, рассеиваемая анодом	8 кВт
Мощность, рассеиваемая 2-й сеткой	450 Вт
Мощность, рассеиваемая 1-й сеткой	200 Вт
Рабочая частота	100 МГц
Температура анода	180 С
Температура анода и мест спая металла со стеклом	150 С
Интервал рабочих температур окружающей среды	от +5 до +70 С
