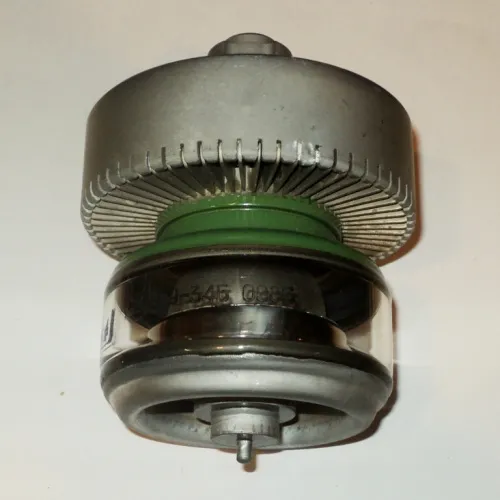

ГУ-34Б генераторный триод

Описание

ГУ-34Б генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Генераторный тетрод ГУ-34Б для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 250 Мгц.

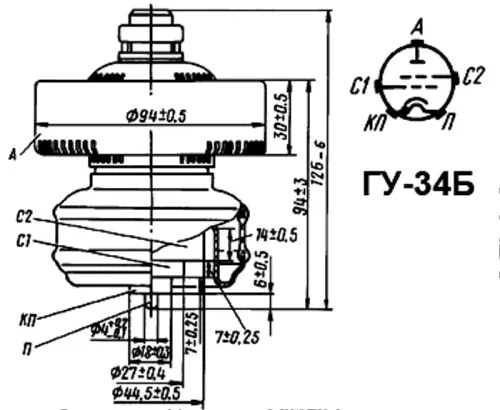

Оформление - металлостеклянное, с коаксиальной системой выводов.

Масса 1 кг.

Основные технические параметры
Ток накала	3,3-4 А
Крутизна характеристики	22-34 мА/В
Коэффициент усиления	19
Время разогрева катода	не более 2,5 мин
Выходная мощность	не менее 400 Вт
Междуэлектродные емкости, пФ:
- входная	не более 73
- выходная	не более 11
- проходная	не более 0,12
Долговечность	не менее 2000 ч

Предельные эксплуатационные характеристики:
Напряжение накала	13,9 В
Напряжение анода	4 к В
Напряжение 2-й сетки	600 В
Мощность, рассеиваемая анодом	500 Вт
Мощность, рассеиваемая 2-й сеткой	20 Вт
Мощность, рассеиваемая 1-й сеткой	5 Вт
Ток катода (постоянная составляющая)	540 мА
Рабочая частота	250 МГц
Температура ножки, анода и спаев металла со стеклом	150 С
Интервал рабочих температур окружающей среды	от -60 до +50 С
