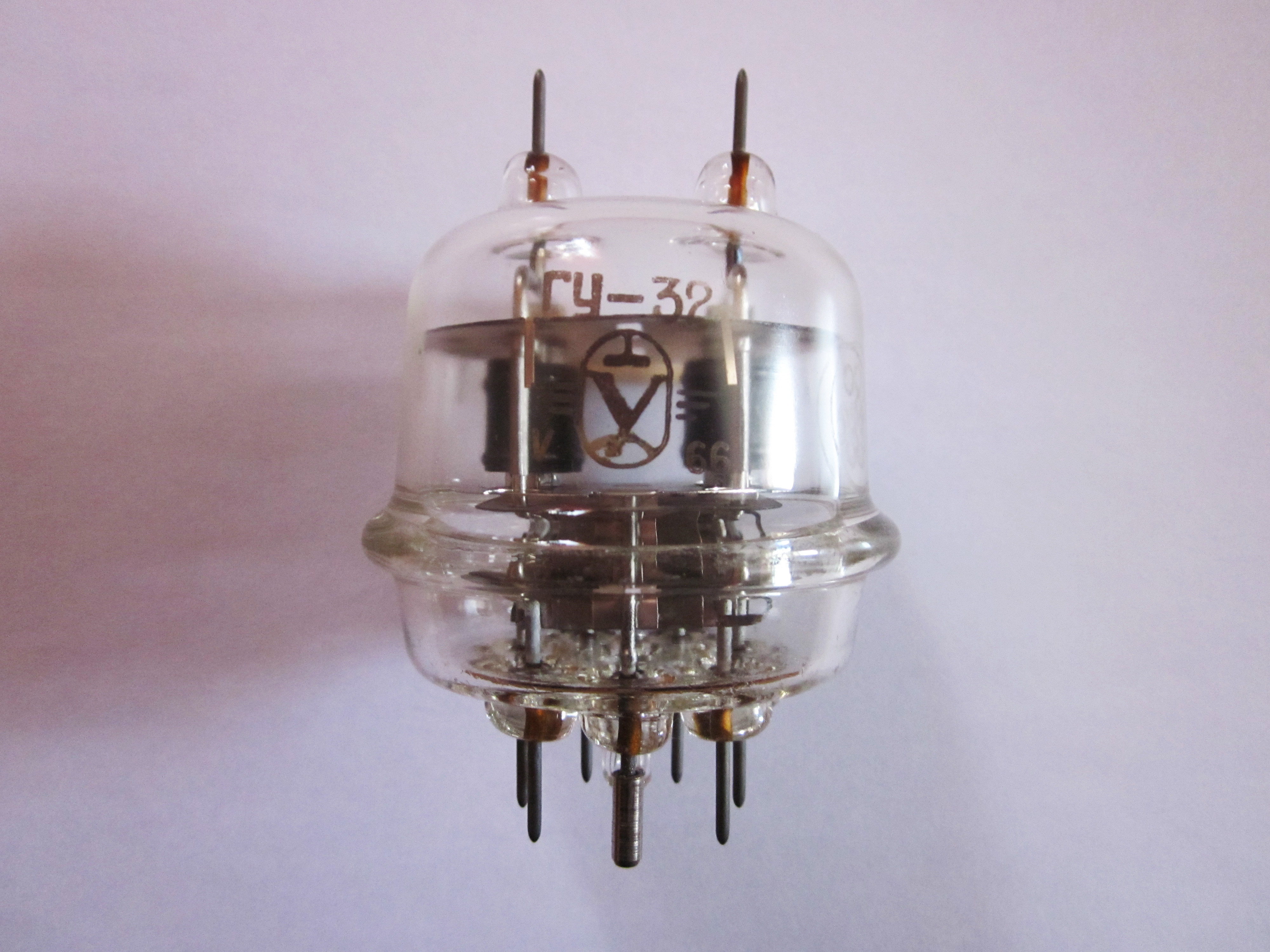

ГУ-32 двойной лучевой тетрод

Описание

ГУ-32 двойной лучевой тетрод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции двойной лучевой тетрод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Двойной лучевой тетрод ГУ-32 для работы в качестве генератора и усилителя высокочастотных колебаний в метровом диапазоне волн.

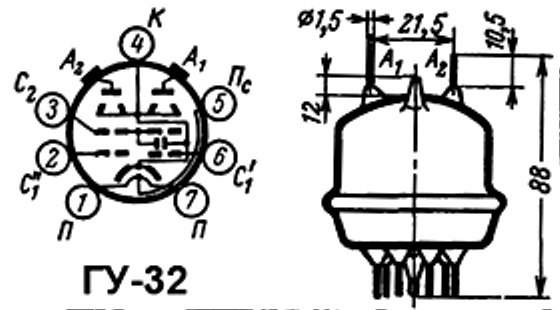

Оформление - стеклянное, бесцокольное (РШ3).

Охлаждение - естественное.

Масса 100 г.

Основные технические параметры
при uн=6,3 В, uа=0,4 кВ, uс2= 250 В, iа= 19 мА
Ток накала при параллельном включении подогревателей	1,6 ±0,16 А
Ток накала при последовательном включении подогревателей	0,8 ±0,08 А
Ток анода одного тетрода	31,5  ±13,5
Ток 2-й сетки для одного тетрода	не более 5,5 мА
Ток 1-й сетки обратный	не более 2 мкА
Колебательная мощность	не менее 14 Вт
Междуэлектродные емкости, пФ:
- входная	7,8 ±1,6
- выходная	3,8 ±1,2
- проходная	не более 0,5
Долговечность	не менее 500 ч

Предельные эксплуатационные характеристики:
Напряжение накала при последовательном включении подогревателей	11,3 - 13,9 В
Напряжение накала при параллельном включении подогревателей	5,65 - 6,95 В
Напряжение анода	500 В
Напряжение 2-й сетки	250 В
Напряжение между катодом и подогревателем	100 В
Ток катода	100 мА
Мощность, рассеиваемая анодами	15 Вт
Мощность, рассеиваемая 2-й сеткой	5 Вт
Температура баллона	115 С
Интервал рабочих температур окружающей среды	от -60 до +70 С
