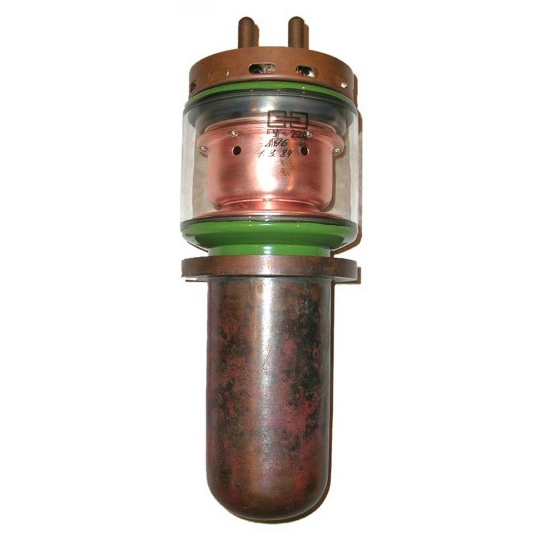

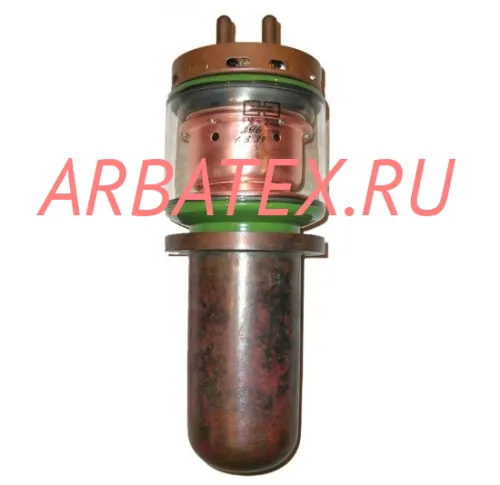

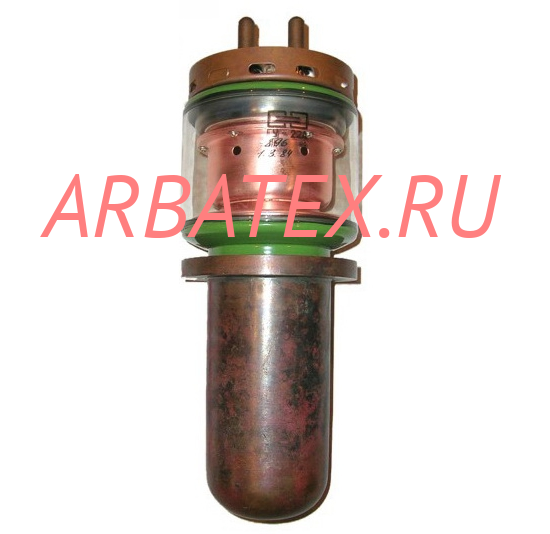

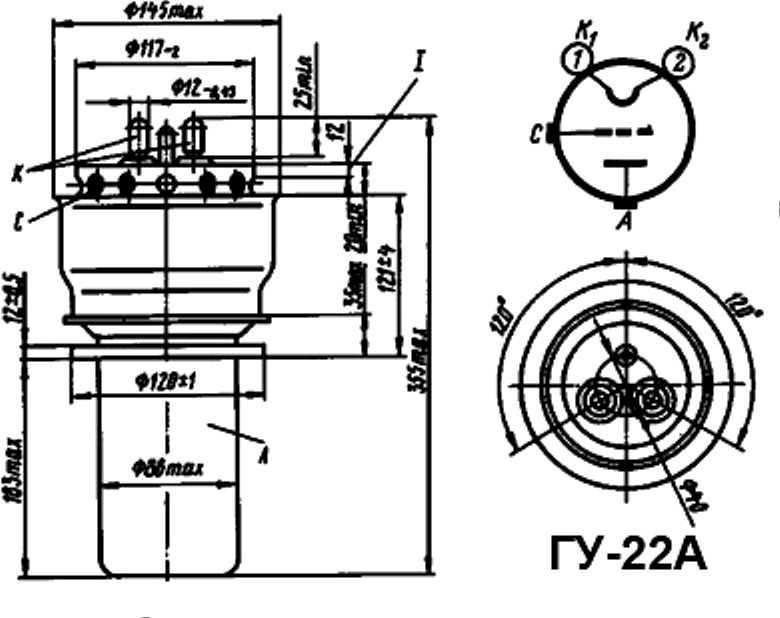

ГУ-22А генераторный триод

Описание ГУ-22А

ГУ-22А генераторный триод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный триод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГУ-22А:

ГУ-22А

Мощный генераторный триод ГУ-22А для работы в качестве усилителя или генератора высокочастотных колебаний на частотах до 26 Мгц в схемах с общей (заземленной) сеткой, а также в промышленных генераторах. Лампа может быть использована в схемах с нейтрализацией.

Оформление - металлостеклянное.

Рабочее положение - вертикальное.

Охлаждение - принудительное:

  - анода - водяное не менее 50 л/мин

  - ножки - воздушное не менее 60 м3/ч

  - мест спая металла со стеклом - воздушное не менее 30 м3/ч.

Масса 5 кг.

Долговечность - не менее 1000 ч.

Технические условия: СБ3.314.014 ТУ1.

Основные технические параметры ГУ-22А:
при uн=8,3 В, uа=5 кВ, iа=2 А
Ток накала	150 ±10 А
Ток анода (при uс=0)	1,7 ±0,6 А
Ток анода ионный (при uа= -0,5 кВ, iс=3,5 А)	не более 50 мкА
Обратный ток сетки (при uс= -300 В, uа=0)	не более 300 мкА
Ток эмиссии катода (при uа=1 кВ)	не менее 30 А
Крутизна характеристики	32 мА/В
Коэффициент усиления	50
Колебательная мощность	не менее 50 Вт
Междуэлектродные емкости, пФ:
- входная	не более 55
- выходная	не более 45
- проходная	не более 1,5

Предельные эксплуатационные характеристики:
Напряжение накала	7,8 - 8,3 В
Напряжение анода	10 кВ
Напряжение анода при анодной модуляции (пиковое значение)	22 кВ
Мощность, рассеиваемая анодом	30 кВт
Мощность, рассеиваемая сеткой	600 Вт
Рабочая частота	26 МГц
Температура стекла баллона, ножки и мест спая металла со стеклом	150 С
Интервал рабочих температур окружающей среды	от +5 до +60 С
