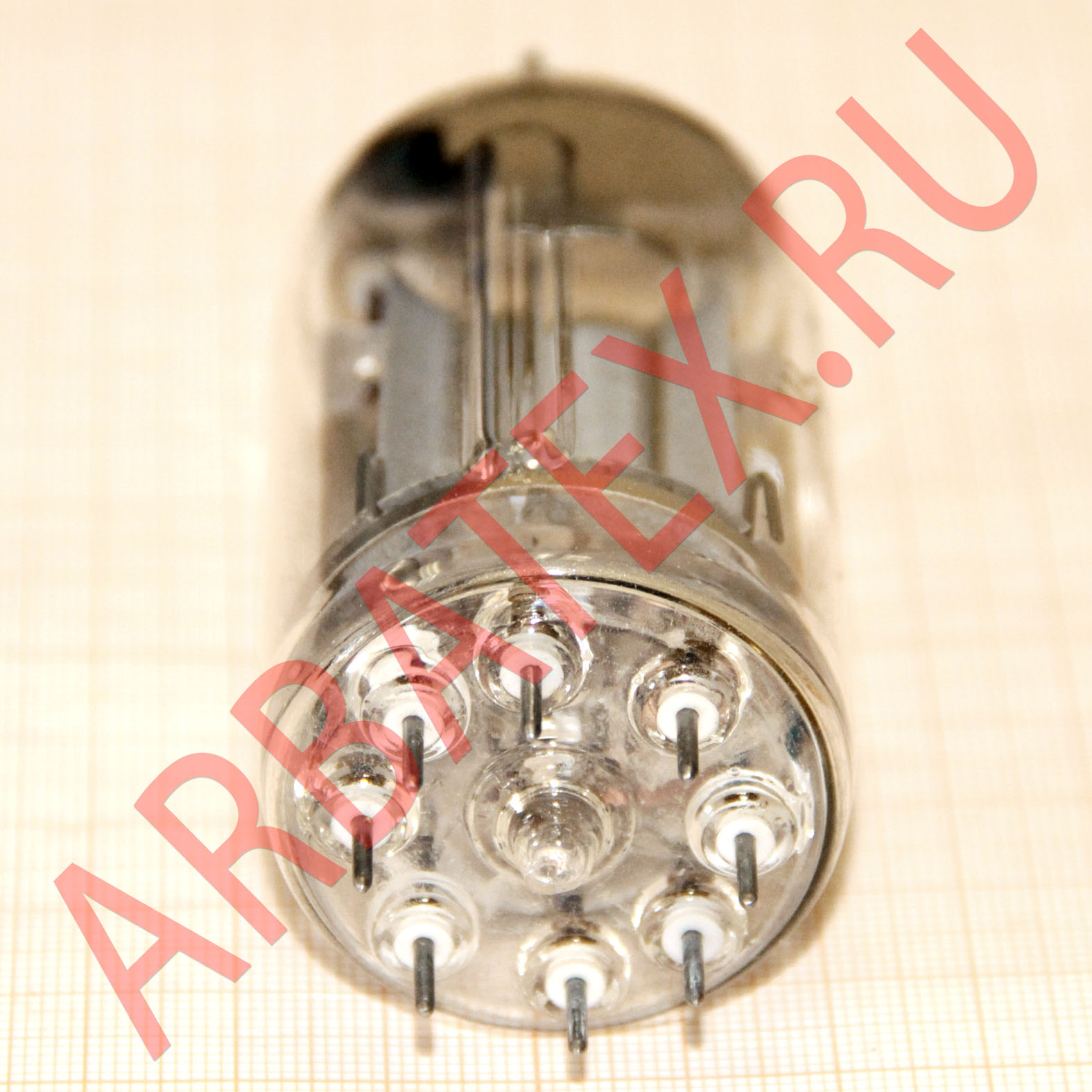

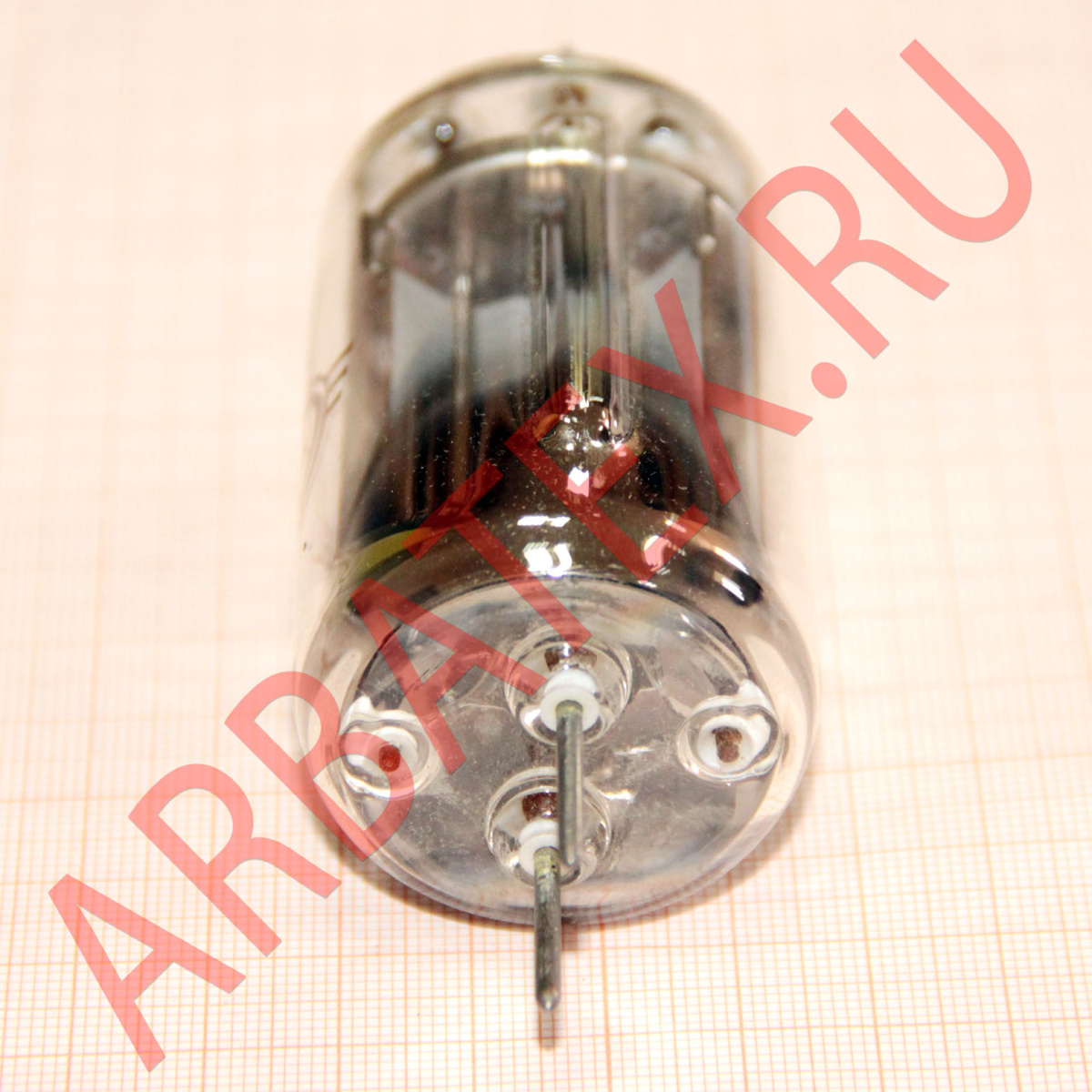

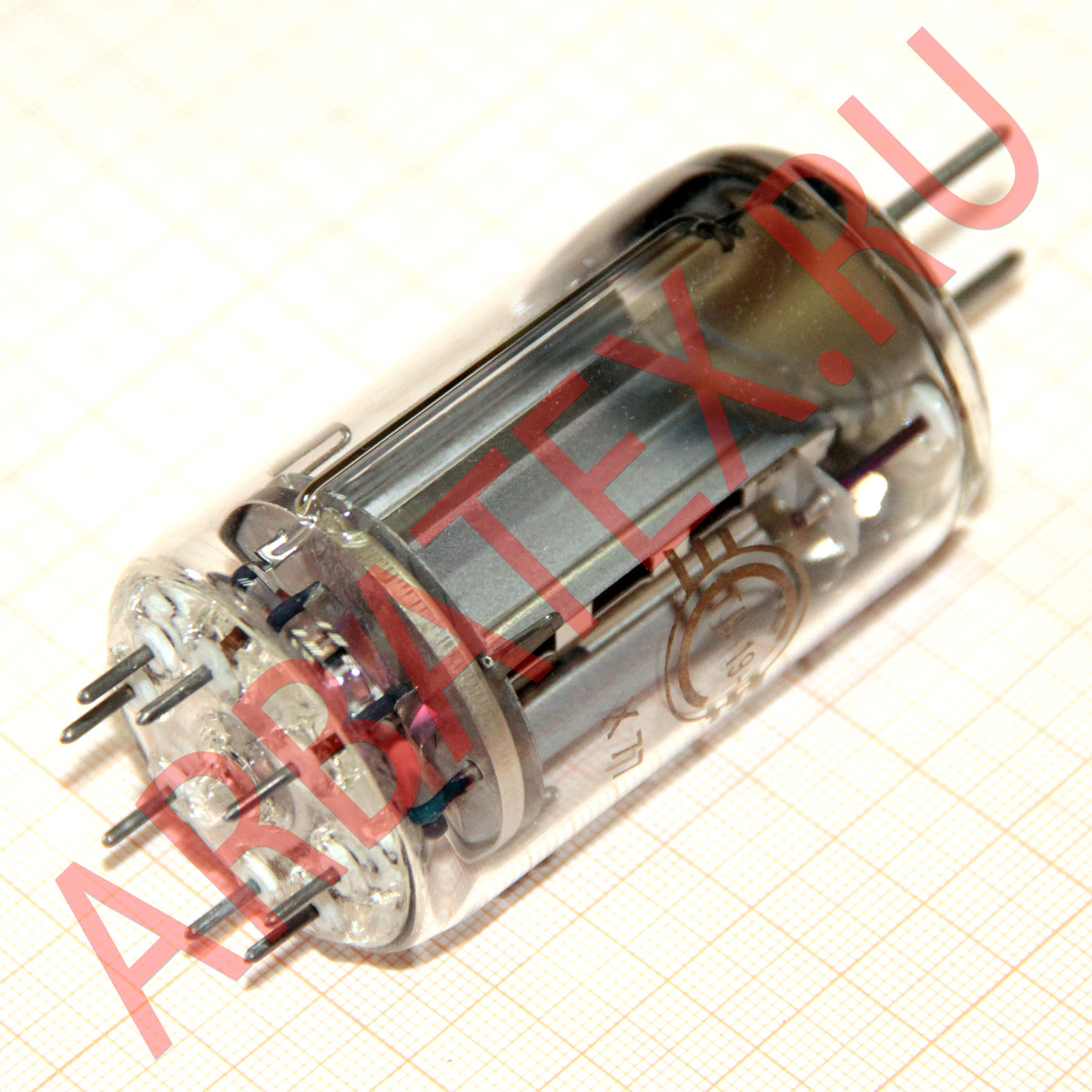

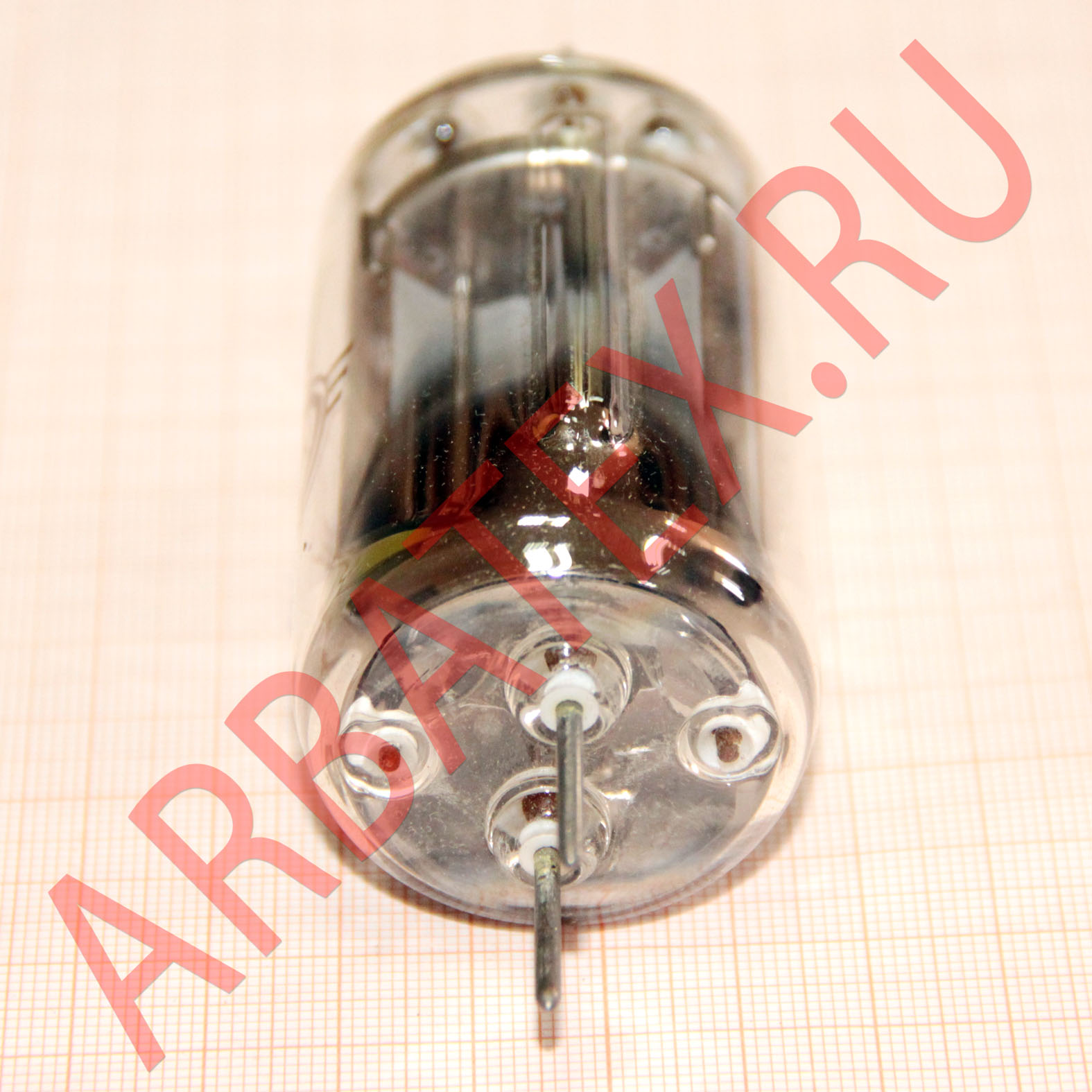

ГУ-19-1 генераторный двойной лучевой тетрод

Описание

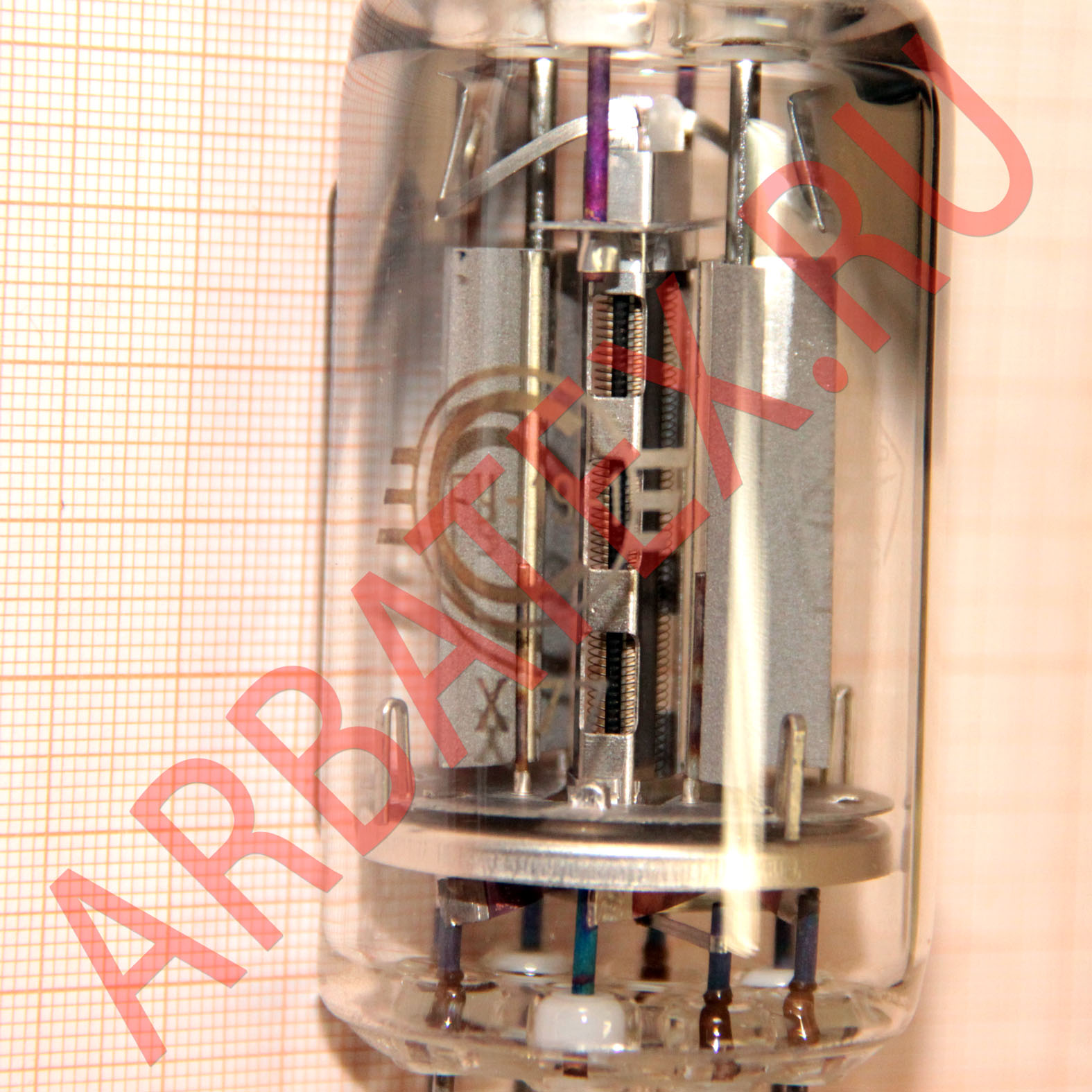

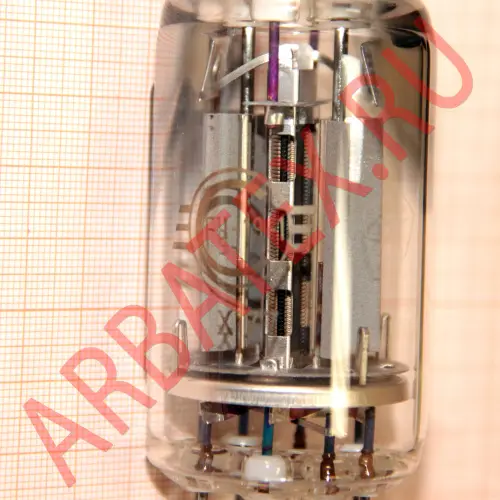

ГУ-19-1 генераторный двойной лучевой тетрод относится к разделу электровакуумных приборов и ламп различного назначения.  По конструкции генераторный двойной лучевой тетрод состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

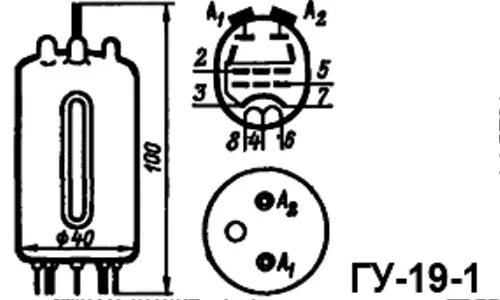

Параметры и характеристики

Стеклянный генераторный двойной лучевой тетрод.

Предназначены для генерирования и модулирования колебаний, усиления мощности и умножения частоты в диапазоне частот до 500 МГц.

Долговечность - не менее 1000 ч.

Масса - не более 100 г.

Основные параметры при uн=6,3 В, uа=350 В, uс2=250 В, ia=40 мА
Ток накала	2 ±0,2 А
Ток анода (при u'с1=-17В)	40 ±20 мА
Ток 2-й сетки	<8 мА
Ток 1-й сетки обратный (при iа=50 мА)	<10 мкА
Крутизна характеристики (при изменении uc на 0,5 В)	>4,5 мА/В
Колебательная мощность (при iа=240 мА)	>45 Вт
Междуэлектродные емкости, пФ:
- входная	10 ± 2
- выходная	3,5 ± 0,5
- проходная	< 0,08

Предельные эксплуатационные данные:
Напряжение накала	5,7 - 6,9 В
Напряжение анода	250 В
Напряжение 2-й сетки	250 В
Напряжение 1-й сетки отрицательное	175 В
Напряжение между катодом и подогревателем	150 В
Ток катода	280 мА
Мощность, рассеиваемая анодом	40 Вт
Мощность, рассеиваемая 2-й сеткой	6 Вт
Мощность, рассеиваемая первыми сетками	2 Вт
Рабочая частота	500 МГц
Температура баллона	250 С
Интервал рабочих температур окружающей среды	от -60 до +70 С
