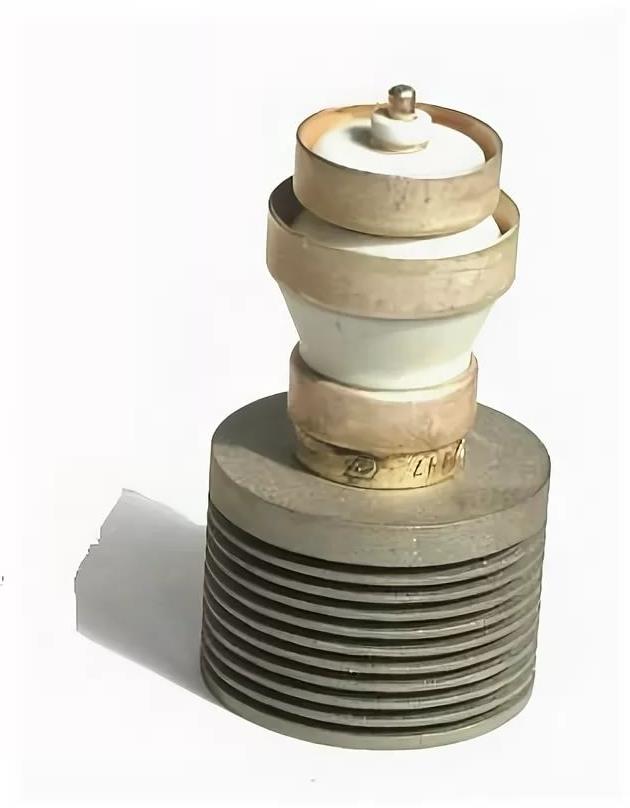

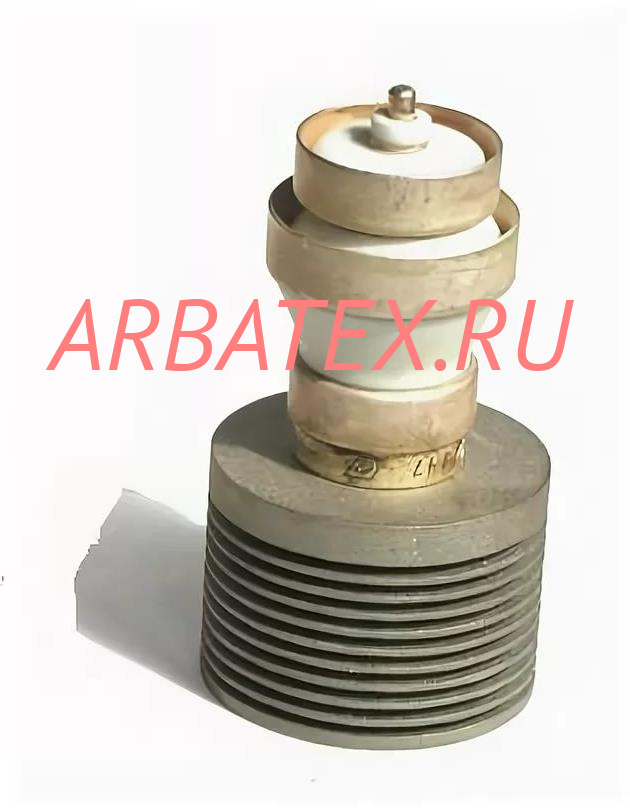

ГИ-49Б импульсный генераторный триод

Описание ГИ-49Б

ГИ-49Б импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-49Б:

ГИ-49Б

Импульсный модуляторный триод ГИ-49Б для генерирования и усиления колебаний дециметрового диапазона волн в непрерывном и импульсном режимах с циклическим включением питающих напряжений в схемах с общей сеткой.

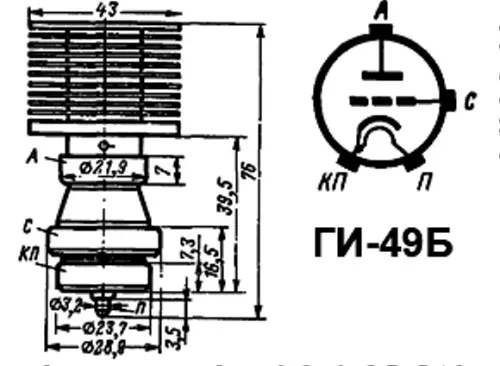

Оформление - металлокерамическое.

Охлаждение - воздушное, принудительное.

Долговечность - не менее 1000 ч.

Масса - 150 г.

Основные технические параметры ГИ-49Б:
при uн=12,6 В, uа=350 В, iа=0,04 А
Ток накала	0,94 ±0,08 А
Рабочая точка	3 В
Крутизна характеристики (при изменении uс1 на 1 В)	не менее 15 мА/В
Время готовности	не более 55 с
Полезная колебательная мощность в непрерывном режиме	не менее 75 Вт
Междуэлектродные емкости, пФ:
- входная	7,5 ±1,5
- выходная	не более 0,06
- проходная	2,7 ±0,5

Предельные эксплуатационные характеристики:
Напряжение накала	12 - 13,2 В
Напряжение анода:
- в непрерывном режиме	1 кВ
- в режиме сеточной и катодной манипуляции	2,3 кВ
- при отсутствии анодного тока	2,4 кВ
Напряжение анода импульсное	4 кВ
Напряжение сетки отрицательное	0-100 В
Мощность, рассеиваемая анодом:
- с радиатором ii варианта	10 Вт
- с радиатором i варианта	20 Вт
- с принудительным охлаждением	160 Вт
Мощность, рассеиваемая сеткой	2 Вт
Мощность, подводимая в катодно-сеточный контур:
- в непрерывном режиме	10 Вт
- в импульсном режиме	600 Вт
Ток катода	0,29 А
Ток анода:
- в усилительном режиме	0,21 А
- в автогенераторном режиме на частоте 1000 МГц	0,24 А
Ток анода импульсный	4 А
Ток сетки в непрерывном режиме	0,8 А
Длина волны	10 - 75 см
Длительность импульса	3 мкс
Скважность (минимальная)	200
Температура выводов	200 С
Интервал рабочих температур окружающей среды	от -65 до +125 С
