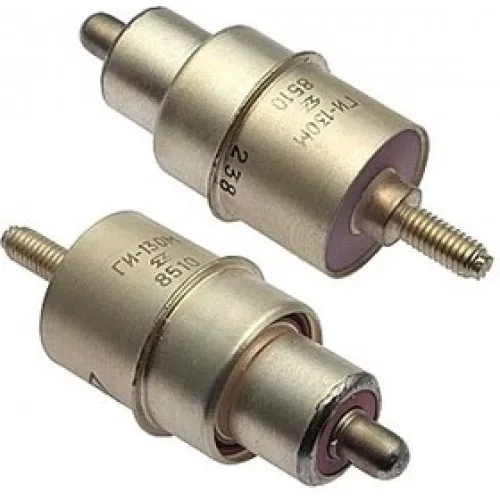

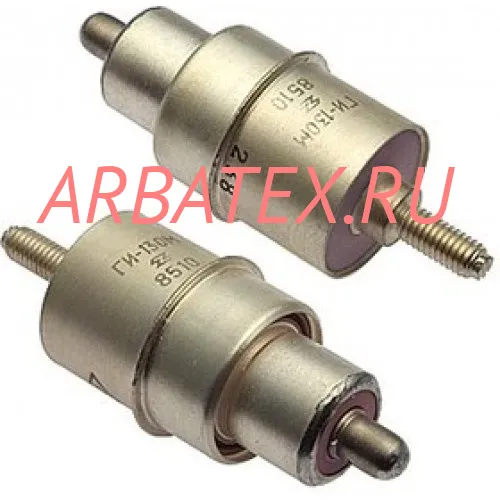

ГИ-130М импульсный генераторный триод

Описание ГИ-130М

ГИ-130М импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-130М:

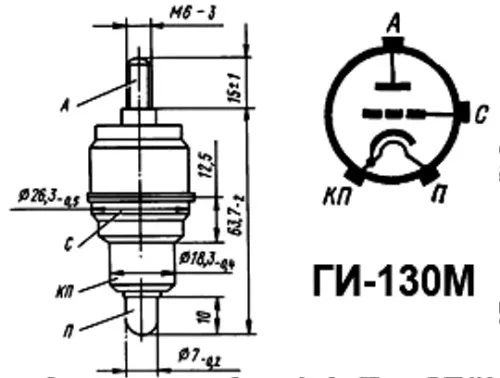

ГИ-130М

Импульсный генераторный триод ГИ-130М для генерирования высокочастотных колебаний в дециметровом диапазоне частот в непрерывном и импульсном режимах работы при анодной модуляции.

Оформление - металлокерамическое.

Охлаждение - принудительное воздушное или водяное.

Долговечность - не менее 500 ч.

Масса - 60 г.

Технические условия: СЦ3.323.026 ТУ.

Основные технические параметры ГИ-130М:
при uн=12,6 В, uа=400 В, iа=15 мА
Ток накала	0,65 ±0,05  А
Ток сетки обратный (при uа=800 В, iа=25 мА)	не более 5 мкА
Ток анода (при uс=0)	50 ±15 мА
Ток утечки сетка - катод (при uс= -200 В)	не более 10 мкА
Крутизна характеристики	10 ±2 мА/В
Проницаемость	1,1 ±0,4  %
Напряжение рабочей точке (при uа= 400 В)	2,75 ±1,75 В
Колебательная мощность в импульсном режиме	не менее 110 Вт
Междуэлектродные емкости, пФ:
- входная	10,75
- выходная	2,7
- проходная	0,205

Предельные эксплуатационные данные:
Напряжение накала в непрерывном режиме генерирования	12-13,2 В
Напряжение анода	9 кВ
Напряжение анода при холодном катоде	1 кВ
Напряжение анода импульсное (при t=5 мкс)	4 кВ
Напряжение сетки (мгновенное значение при t=5 мкс)	80 В
Отрицательное напряжение на сетке	150 В
Ток катода, среднее значение	0,15 А
Ток катода в импульсе (при t=5 мкс)	3,5 А
Мощность, рассеиваемая анодом	20 Вт
Мощность, рассеиваемая сеткой	2 Вт
Длина волны (минимальная)	9 см
Температура анода	200 С
Температура вывода сетки	120 С
Температура вывода катода:	120 С
Интервал рабочих температур окружающей среды	от -60 до +90 С
