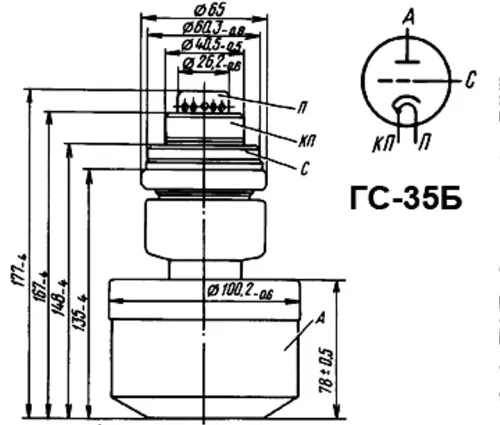

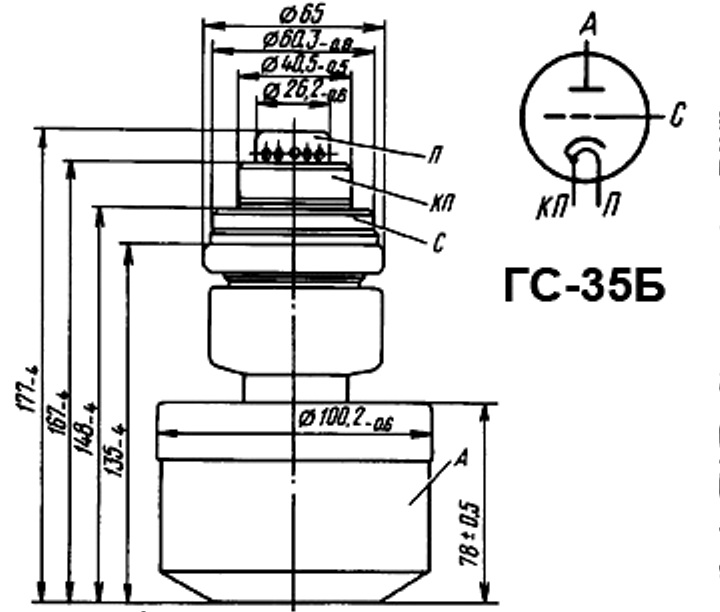

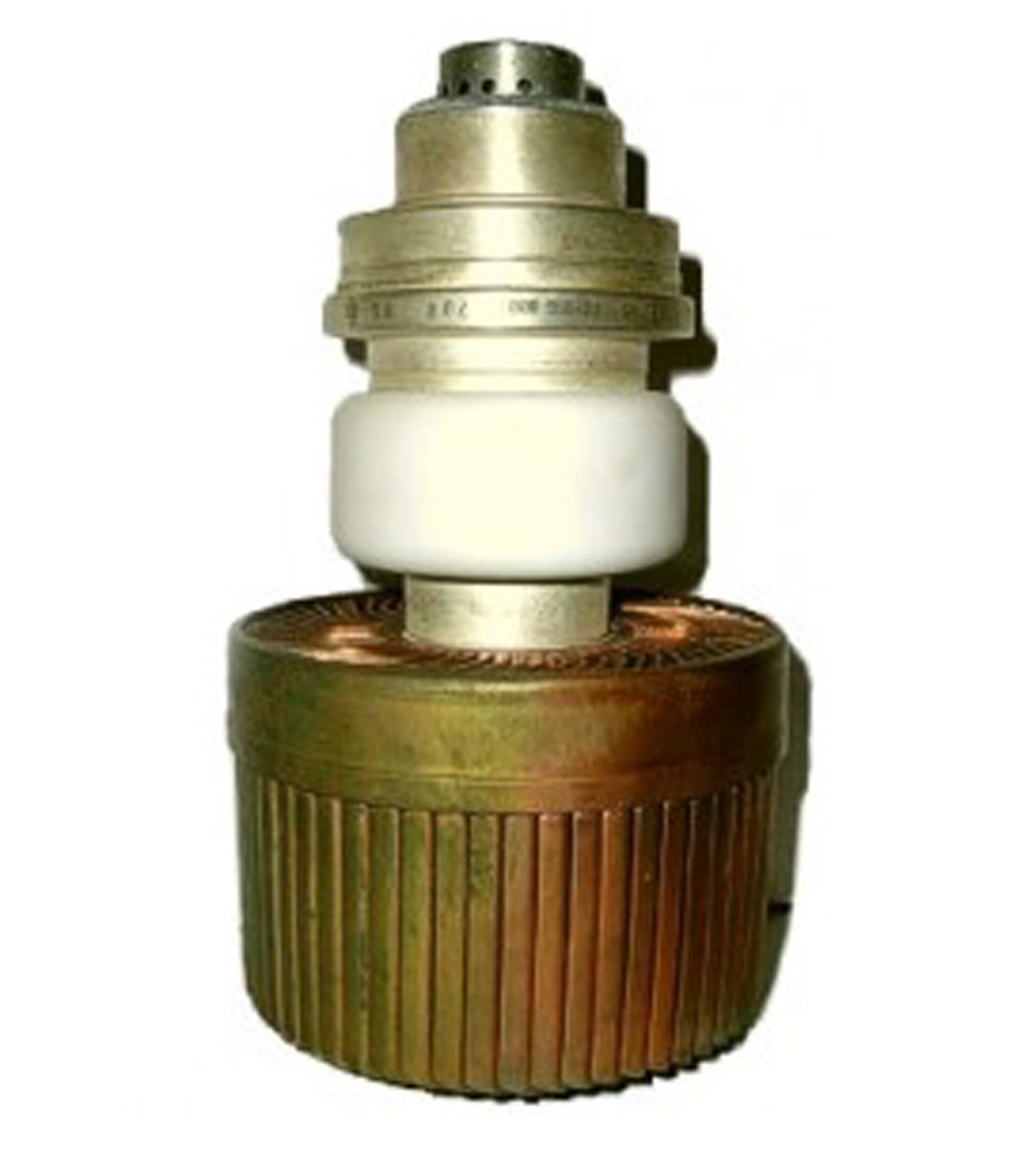

Высокочастотный триод ГС-35Б предназначен для генерирования колебаний в автогенераторах с внешней обратной связью и усиления мощности в непрерывном режиме в схемах с общей сеткой на частотах до 1000 МГц.
Оформление - металлокерамическое.
Охлаждение - воздушное.
Масса - 2,8 кг.
Технические условия: СТ3.323.055 ТУ.
Основные технические параметры | |
---|---|
при uн=12,6 В; ua=2,5 кВ; la=400 мА | |
Ток накала | 2,95 ±0,3 А |
Ток эмиссии катода в импульсе (при ua=600 В) | не менее 15 А |
Напряжение сетки в рабочей точке | не менее 9 ±3 В |
Крутизна характеристики (при uc1=1 В) | не менее 30 мА/В |
Проницаемость (при ua=-200 В) | не менее 1 ±0,2 % |
Полезная мощность | не менее 350 Вт |
Междуэлектродные емкости: | |
- входная | 21 ±3 пФ |
- выходная | не более 0,12 пФ |
- проходная | 4,5 ±0,7 пФ |
Долговечность | не менее 500 ч |
Предельные эксплуатационные характеристики: | |
---|---|
Ток катода | 1,4 А |
Напряжение накала | 11,9...13,3 В |
Напряжение анода | 3 кВ |
Напряжение анода (мгновенное значение) | 6 кВ |
Напряжение сетки (мгновенное значение) | 120 В |
Напряжение сетки | -400 В |
Мощность, рассеиваемая анодом | 2 кВт |
Мощность, рассеиваемая сеткой | 26 Вт |
Температура анода | 200°С |
Температура выводов катода и сетки | 120°С |
Интервал рабочих температур окружающей среды | от -60 до +100 С |
