ГС-24Б генераторный триод

Описание ГС-24Б

ГС-24Б генератор­ный триод Предназначен для генериро­вания колебаний и усиления мощности в схемах с общей сеткой в непрерыв­ном режиме с применением анодной модуляции в дециметровом и нижней части метрового диапазона волн, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГС-24Б:

ГС-24Б

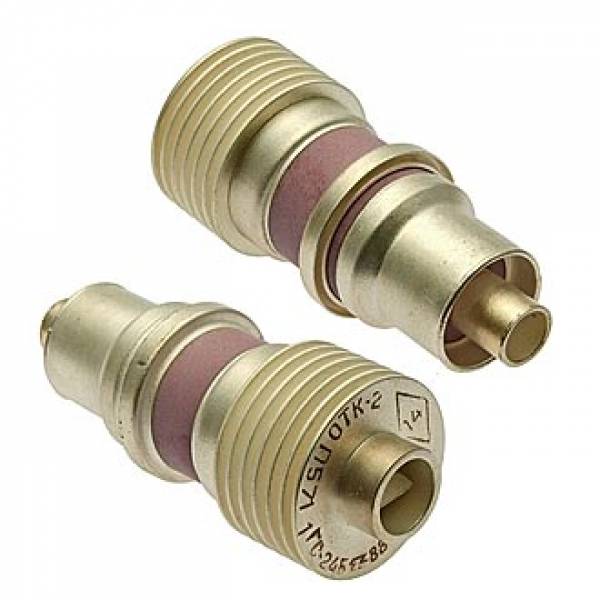

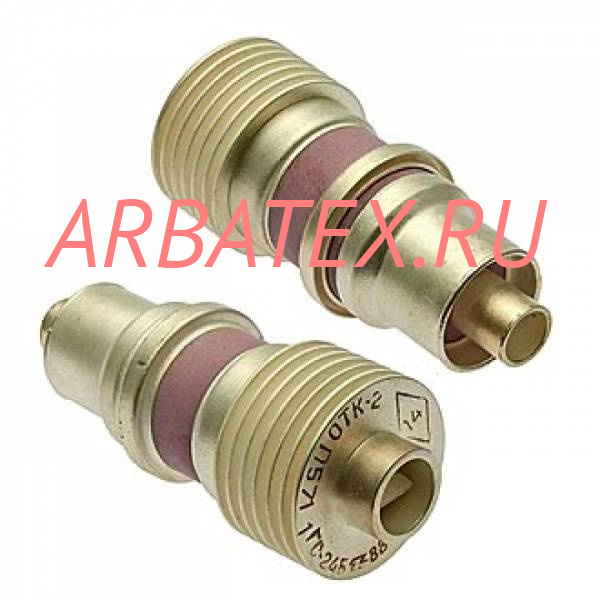

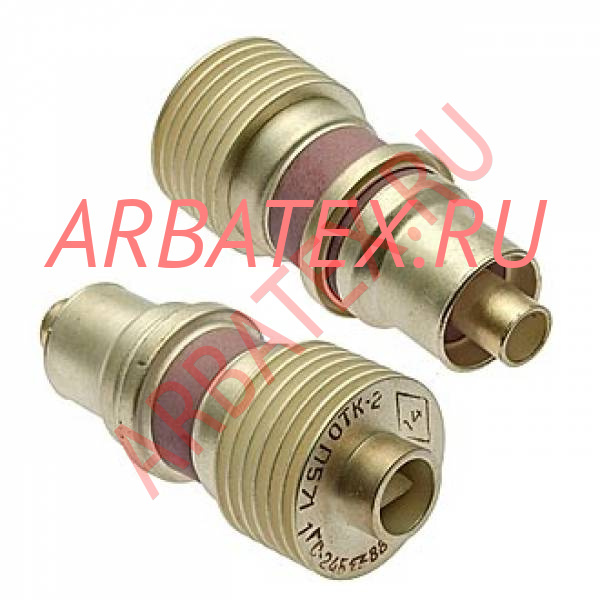

Металлокерамический генератор­ный триод ГС-24Б.

Предназначен для генериро­вания колебаний и усиления мощности в схемах с общей сеткой в непрерыв­ном режиме с применением анодной модуляции в дециметровом и нижней части метрового диапазона волн.

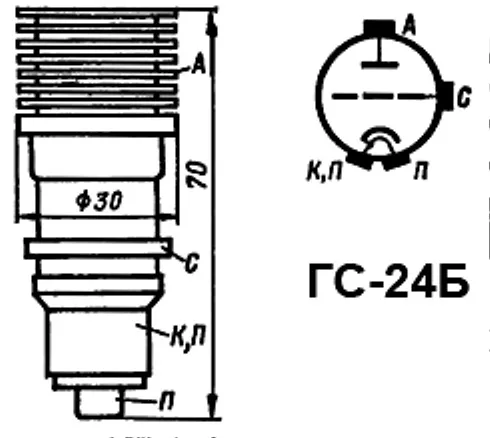

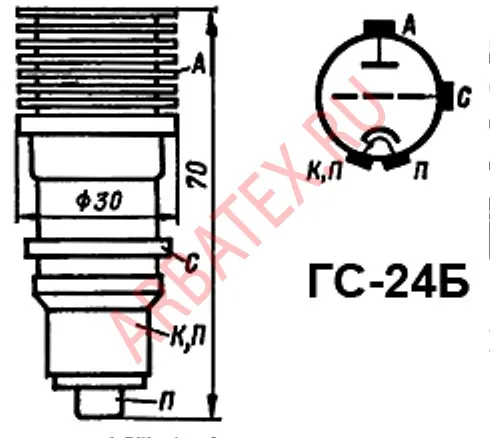

Оформление - металлокерамическое, с цилиндрическими выводами электродов.

Дол­говечность не менее 1000 ч.

Масса не более 80 г.

Технические условия: СЦ3.323.013 ТУ.

Основные параметры ГС-24Б:
при uн=6,3 В, uа=400 В, iа=75 мА
Ток накала	0,88 ± 0,5 А
Напряжение запирания отрицательное (при iа=0,2 мА)	не менее  13 В
Ток анода (при uс=0)	92,5 ± 32,5 мА
Крутизна характеристики (при uа=600 В)	25 ± 5 мА/В
Проницаемость (при uа=600 В при изменении uа на 200 В)	1,125
Время готовности	не более 60 с
Полезная мощность в режиме непрерывного генерирования	не менее  32 Вт
Полезная мощность (при uн=11,3 В)	не менее  26 Вт
Междуэлектродные емкости, пФ:
- входная	8,9
- проходная	3,3

Предельные эксплуатационные данные:
Напряжение накала	11,35 - 13,85 В
Напряжение анода	900 В
Мощность, рассеиваемая анодом	120 Вт
Мощность, рассеиваемая сеткой	2,5 Вт
Ток катода (постоянная составляющая)	250 мА
Ток сетки (постоянная составляющая):
- при l > 60 см	80 мА
- при l < 60 см	50 мА
Температура:
- анода	200 С
- сеточного цилиндра	140 С
- катодного цилиндра	140 С
Сопротивление в цепи сетки	1 кОм
Интервал рабочих температур	от -60 до +125 С
