ГС-23Б генераторный триод

Описание ГС-23Б

ГС-23Б генераторный тетрод для генерирования и усиления высокочастотных колебаний на частотах до 1000 МГц в непрерывном режиме, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГС-23Б:

ГС-23Б

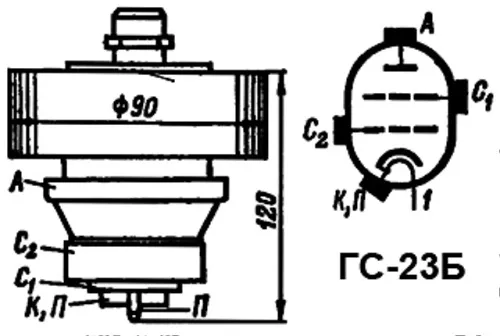

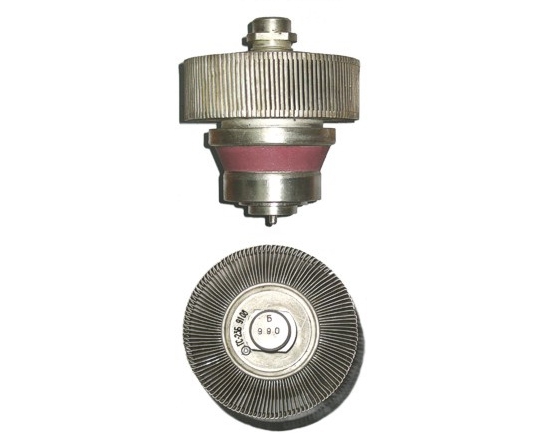

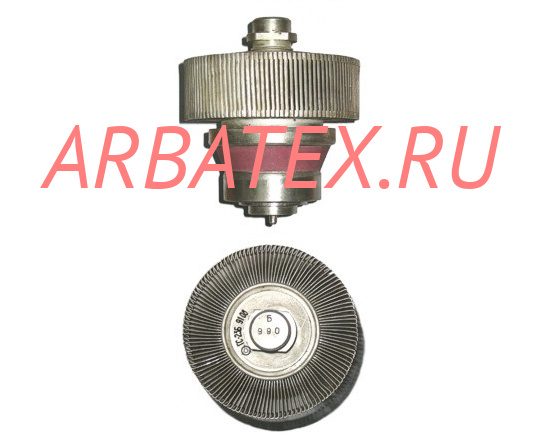

Металлокерамический генератор­ный тетрод ГС-23Б.

Предназначен для генери­рования колебаний и усиления мощ­ности высокочастотных колебаний в диапазоне частот до 1000 МГц в не­прерывном режиме, а также в импуль­сном режиме с длительностью радиоим­пульса не более 1 с и скважностью не менее 6.

Оформление - металлокерамическое, с наружным медным анодом и коаксиальными выводами электродов.

Долговечность - не менее 1000 ч.

Масса - не более 1,1 кг.

Основные параметры ГС-23Б:
при uн=6,3 В, uа=1,25 кВ, uс2=400 В
Ток накала	5,7 ±0,4 А
Ток 2-й сетки	не более 25 мА
Напряжение 1-й сетки отрицательное (при iа=900 мА)	12 ±10 В
Напряжение отрицательное запирания 1-й сетки (при iа=10 мА)	47,5 ±17,5 В
Крутизна характеристики (при iа=900 мА)	55 ±15  мА/В
Коэффициент усиления по мощности (при uа=2,1 кВ, iа=1А на частоте 960 МГц)	не менее  8
Колебательная мощность:
- при uн=5,7 В	не менее  500 Вт
- при uн=5,1 В	не менее  400 Вт
Время готовности	не более 3,5 мин
Междуэлектродные емкости, пФ:
- входная	33 ±5
- выходная	11,5 ±2
- проходная	не более 0,025

Предельные эксплуатационные данные:
Напряжение накала	5,7 - 7 В
Напряжение анода	2,5 кВ
Напряжение анода (пиковое значение):
- в непрерывном генераторном режиме	3,5 кВ
- в импульсном генераторном режиме	4,5 кВ
Напряжение анода в импульсном генераторном режиме	3 кВ
Напряжение 2-й сетки	500 В
Напряжение 1-й сетки отрицательное	150 В
Мощность, рассеиваемая анодом	1,5 кВт
Мощность, рассеиваемая 2-й сеткой	12 Вт
Мощность, рассеиваемая 1-й сеткой:
- в непрерывном генераторном режиме	1,5 кВт
- в импульсном генераторном режиме	3 кВт
Ток катода при угле отсечки 90 град.:
- в непрерывном генераторном режиме	1,2 А
- в импульсном генераторном режиме	1,45 А
Рабочая частота	1000 МГц
Температура ножки, анода и спаев металла с керамикой	200 С
Интервал рабочих температур окружающей среды	от -60 до +50 С.
