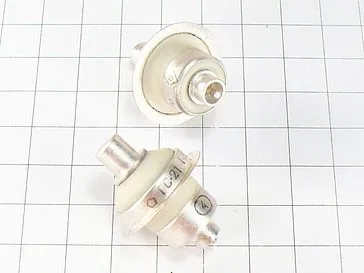

ГС-21 генераторный триод

Описание ГС-21

ГС-21 генераторный триод для генерирования и усиления высокочастотных колебаний сантиметрового диапазона волн, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГС-21:

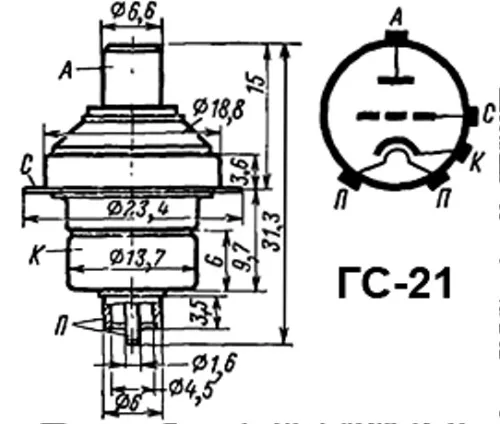

ГС-21

Генераторный триод ГС-21 для генерирования и усиления высокочастотных колебаний сантиметрового диапазона волн.

Оформление - титанокерамическое.

Масса 12 г.

Технические условия: СТ3.323.046 ТУ.

Основные технические параметры ГС-21:
при uн=6,3 В, uа=200 В, iа=30 мА
Ток накала	0,5 ±0,03 А
Ток сетки обратный	1,5 мкА
Ток эмиссии катода	не менее 1 А
Напряжение катод - подогреватель	60 В
Напряжение в рабочей точке отрицательное	1,8 В
Крутизна характеристики	не менее 18 мА/В
Коэффициент усиления	40
Полезная мощность	не менее 5 Вт
Время готовности	не более 25 с
Междуэлектродные емкости, пФ:
- входная	3,7
- выходная	не более 0,04
- проходная	1,9 ±0,3
Долговечность	не менее 1500 ч

Предельные эксплуатационные характеристики:
Напряжение накала	5,8 - 6,8 В
Напряжение анода	400 В
Напряжение сетки отрицательное	0 - 50 В
Мощность, подводимая к аноду	13 Вт
Ток катода	55 мА
Ток сетки	20 мА
Длина волны	10 - 100 см
Температура оболочки	250 С
Интервал рабочих температур окружающей среды	от -60 до +100 С
