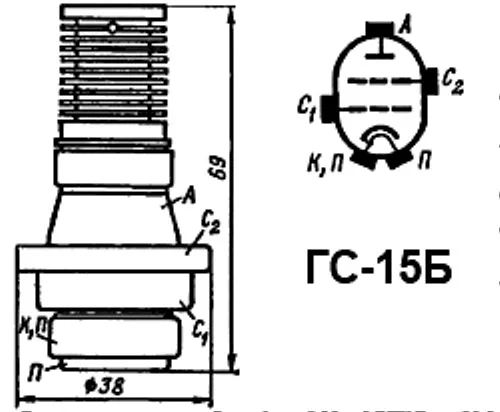

ГС-15Б генераторный триод

Описание

ГС-15Б генератор­ный тетрод.Предназначен для генери­рования и усиления колебаний высо­кой частоты в непрерывном режиме в схемах с общей сеткой, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

Металлокерамический генератор­ный тетрод.

Предназначен для генери­рования и усиления колебаний высо­кой частоты в непрерывном режиме в схемах с общей сеткой.

Долговечность - не менее 2000 ч.

Срок сохраняемости: 12 лет.

Масса не более - 140 г.

Технические условия: СТ3.323.045 ТУ.

Основные параметры
при uн=6,3 В, uа=900 В, uс2=250 В, iа=0,2 А
Ток накала	2,28 А
Ток 1-й сетки обратный	не более 20 мкА
Напряжение 1-й сетки в рабочей точке отрицательное	10 В
Крутизна характеристики (при uс=1 В)	не менее 9 мА/В
Колебательная мощность в режиме усиления (uа=1,5 кВ, uс2=300 В, l=30см)	не менее 160 Вт
Междуэлектродные емкости, пФ:
- 1-я сетка - катод	8
- 2-я сетка - анод	1,8

Предельные эксплуатационные данные:
Напряжение накала	6 - 6,6 В
Напряжение анода постоянное	1,37 кВ
Напряжение 2-й сетки	300 В
Напряжение 1-й сетки отрицательное	100 - 0 В
Мощность, рассеиваемая анодом	200 Вт
Мощность, рассеиваемая сетками	3 Вт
Ток анода	0,24 А
Ток 2-й сетки	40 мА
Ток 1-й сетки	10 мА
Мощность возбуждения	12 Вт
Колебательная мощность	112,5 Вт
Длина волны (минимальная)	30 см
Температура выводов	200 С
Интервал рабочих температур окружающей среды	от -60 до +100 С
