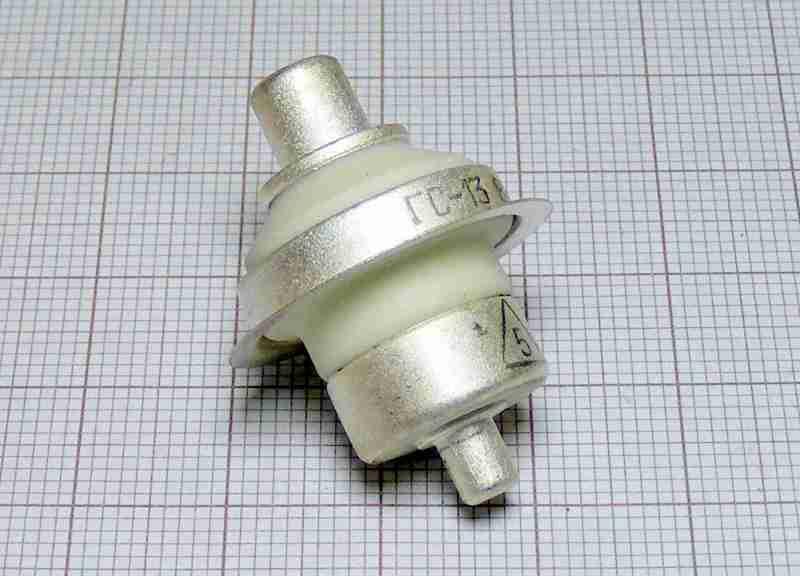

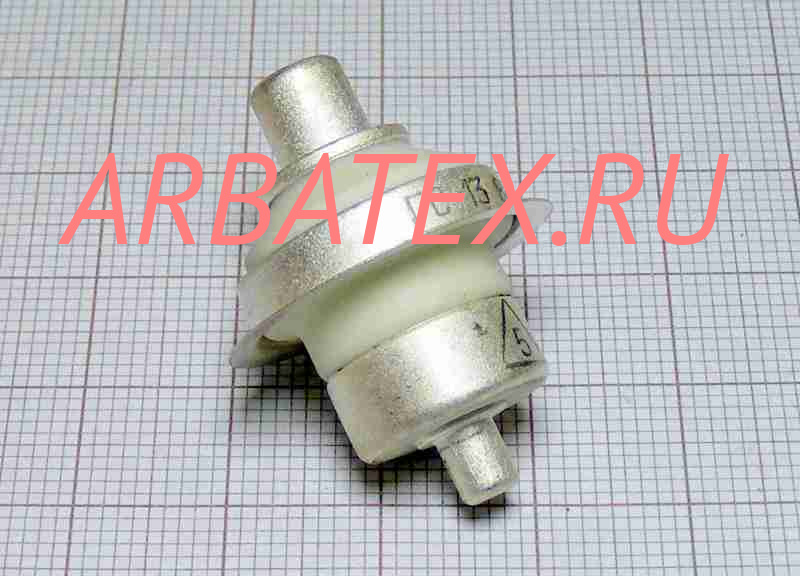

ГС-13 генераторный триод

Описание ГС-13

ГС-13 генераторный триод для генерирования, усиления и умножения колебаний высокой частоты в сантиметровом и дециметровом диапазонах волн, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГС-13:

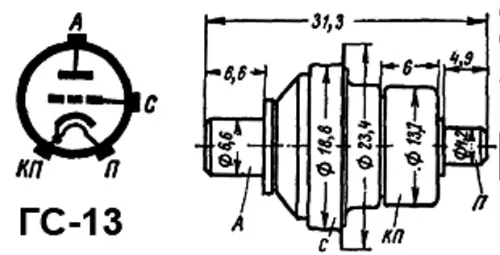

ГС-13

Генераторный триод ГС-13 для генерирования, усиления и умножения колебаний высокой частоты в сантиметровом и дециметровом диапазонах волн.

Оформление - титанокерамическое.

Масса 12 г.

Технические условия: ЖТ0.323.001 ТУ.

Основные технические параметры ГС-13:
при uн=6,3 В, uа=200 В, iа=30 мА
Ток накала	0,42 А
Ток 1-й сетки обратный (при uс1= -2В)	не более 1,5 мкА
Напряжение в рабочей точки отрицательное	1,8 В
Крутизна характеристики	18 ±3 мА/В
Колебательная мощность (iа= 60 мА, l=7,2см)	не менее 1 Вт
Междуэлектродные емкости, пФ:
- входная	не более 3,8
- выходная	не более 0,04
- проходная	не более 2,1

Предельные эксплуатационные характеристики:
Напряжение накала	6 - 6,6 В
Напряжение анода:
в сантиметровом диапазоне	0,25 кВ
в дециметровом диапазоне	0,3 кВ
Напряжение сетки	0 В
Напряжение сетки отрицательное (минимальное)	50 В
Ток катода	65 мА
Ток сетки	10 мА
Мощность, подводимая к аноду	13 Вт
Мощность, рассеиваемая сеткой	0,4 Вт
Температура оболочки	200 С
Интервал рабочих температур окружающей среды	от -60 до +100 С
