ГС-11 генераторный триод

Описание ГС-11

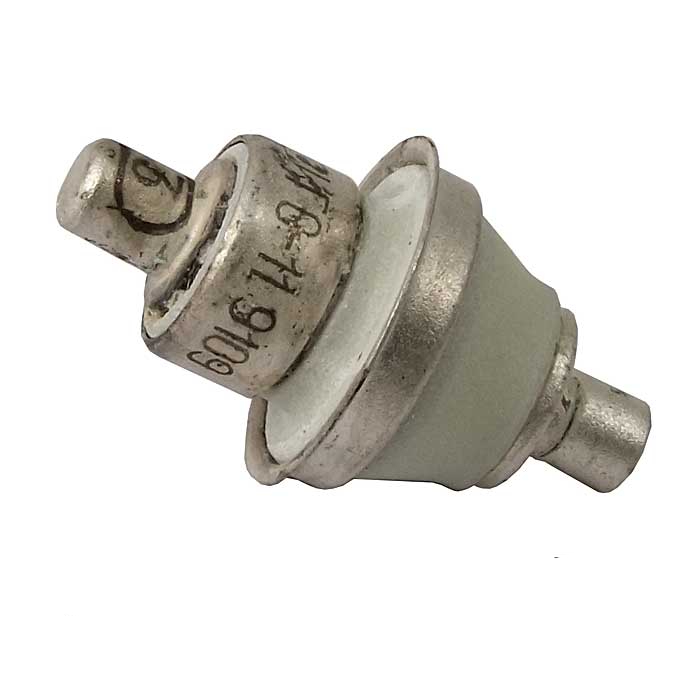

ГС-11 генераторный триод для генерирования и усиления колебаний сантиметрового и дециметрового диапазонов волн, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГС-11:

ГС-11

Генераторный триод ГС-11 для генерирования и усиления колебаний сантиметрового и дециметрового диапазонов волн.

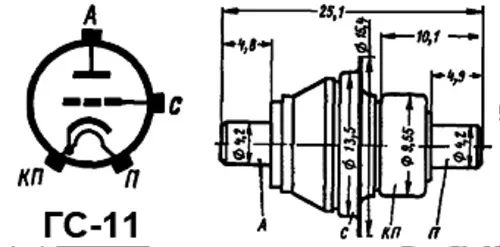

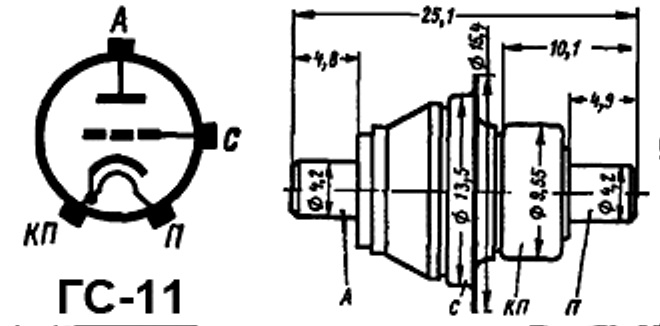

Оформление - титанокерамическое, с плоскопараллельной системой электродов.

Долговечность - не менее 2000 ч.

Масса 5 г.

Технические условия: СТ3.323.037 ТУ.

Основные технические параметры ГС-11:
при uн=6,3 В, uа=175 В,  ia=10 мА
Ток накала	270 мА
Напряжение в рабочей точке отрицательное	0,75 ±0,45 В
Крутизна характеристики	не менее 9 мА/В
Коэффициент усиления	122,5 ±42,5
Полезная мощность (при uа=150 В, l=14,5 см)	не менее 0,1 Вт
Междуэлектродные емкости, пФ:
- входная	2,8 ±0,7
- выходная	0,015
- проходная	1,3 ±0,3

Предельные эксплуатационные характеристики:
Напряжение накала	6 - 6,6 В
Напряжение анода	175 кВ
Напряжение сетки	- 30 В
Мощность, рассеиваемая анодом	1,5 Вт
Мощность, рассеиваемая сеткой	0,1 Вт
Ток катода	10 мА
Ток сетки	4 мА
Длина волны	7 - 100 см
Температура оболочки	200 С
Интервал рабочих температур окружающей среды	от -60 до +100 °С
