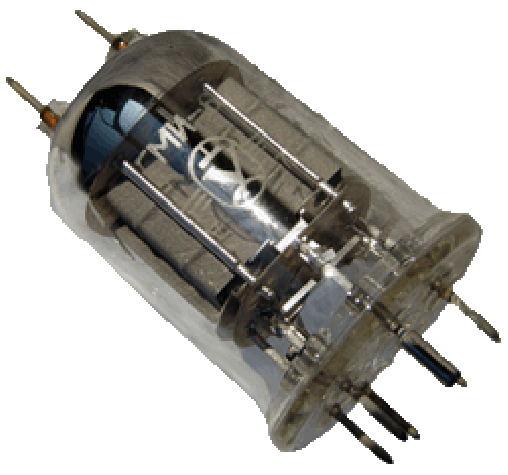

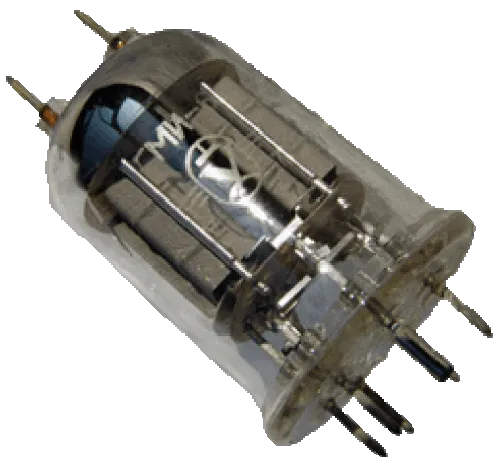

ГМИ-6
Импульсный модуляторный двойной тетрод ГМИ-6 для работы в импульсных модуляторах стационарных и передвижных устройств.
Оформление - стеклянное, бесцокольное.
Масса - 70 г.
| Основные технические параметры ГМИ-6: | |
|---|---|
| Ток накала | 1,1 ±1 А |
| Ток 1-й сетки обратный | не более 3 мкА |
| Ток 2-й сетки в импульсе | не более 3 А |
| Ток анода в импульсе | не менее 8 А |
| Ток анода в импульсе (при uн=11,4 В) | не менее 7,5 А |
| Ток утечки между катодом и подогревателем | не более 100 мкА |
| Напряжение запирающее 1-й сетки отрицательное | 125 ±55 В |
| Междуэлектродные емкости, пФ: | |
| - входная | 14,5 ±3,5 |
| - выходная | 5,2 ±1 |
| - проходная | не более 0,2 |
| Предельные эксплуатационные данные: | |
|---|---|
| Напряжение накала при последовательном включении подогревателей | 11,4 - 14 В |
| Напряжение накала при параллельном включении подогревателей | 5,7 - 7 В |
| Напряжение анода | 4000 В |
| Напряжение 2-й сетки | 800 В |
| Напряжение 1-й сетки | 200 В |
| Напряжение между катодом и подогревателем | 150 В |
| Напряжение между катодом и подогревателем отрицательное | 150 В |
| Ток катода в импульсе | 15 А |
| Мощность, рассеиваемая анодом | 15 Вт |
| Мощность, рассеиваемая 2-й сеткой | 3 Вт |
| Мощность, рассеиваемая 1-й сеткой | 1 Вт |
| Длительность импульса | 5 мкс |
| Температура баллона | 260 С |
| Интервал рабочих температур окружающей среды | от -60 до +90 С |
