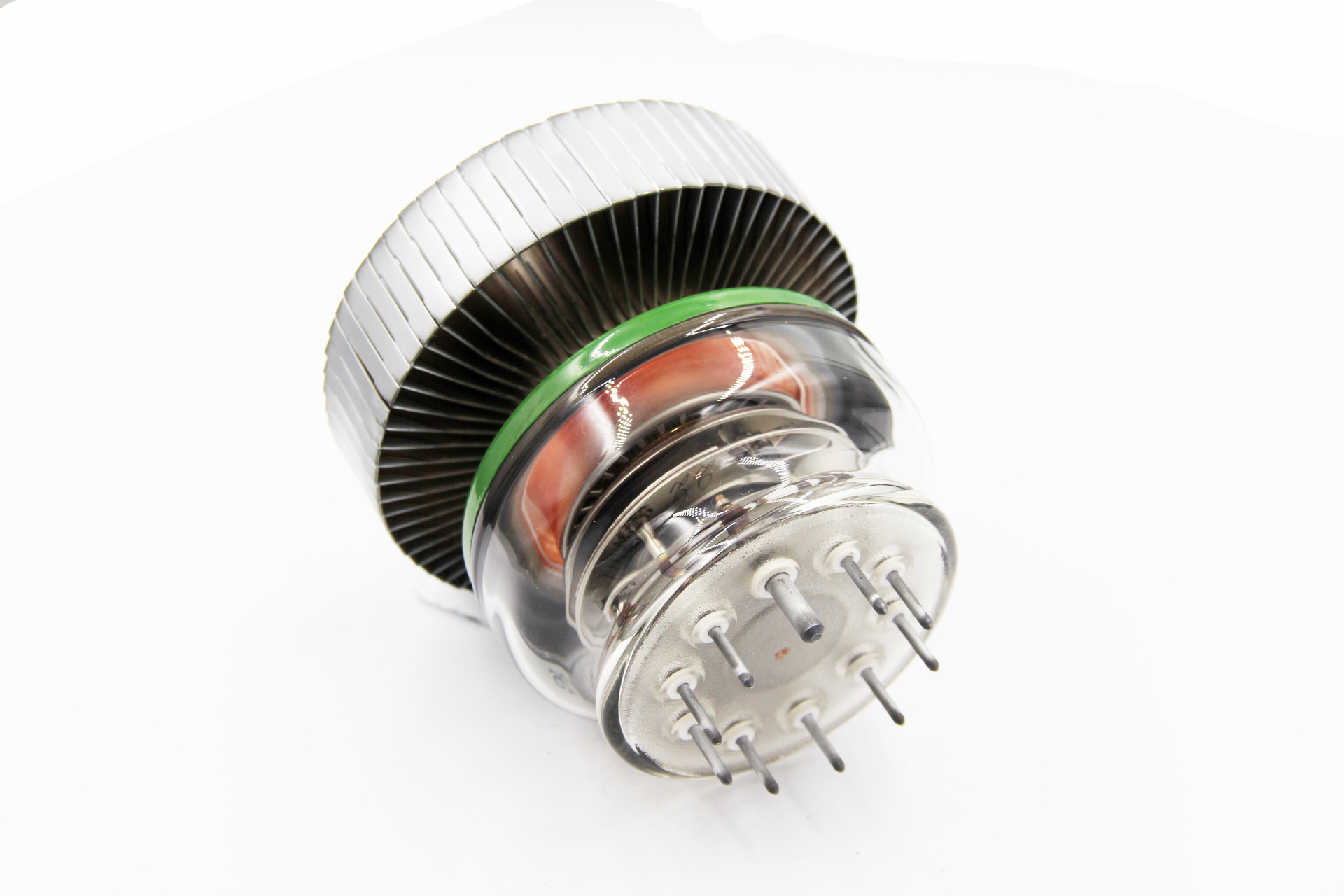

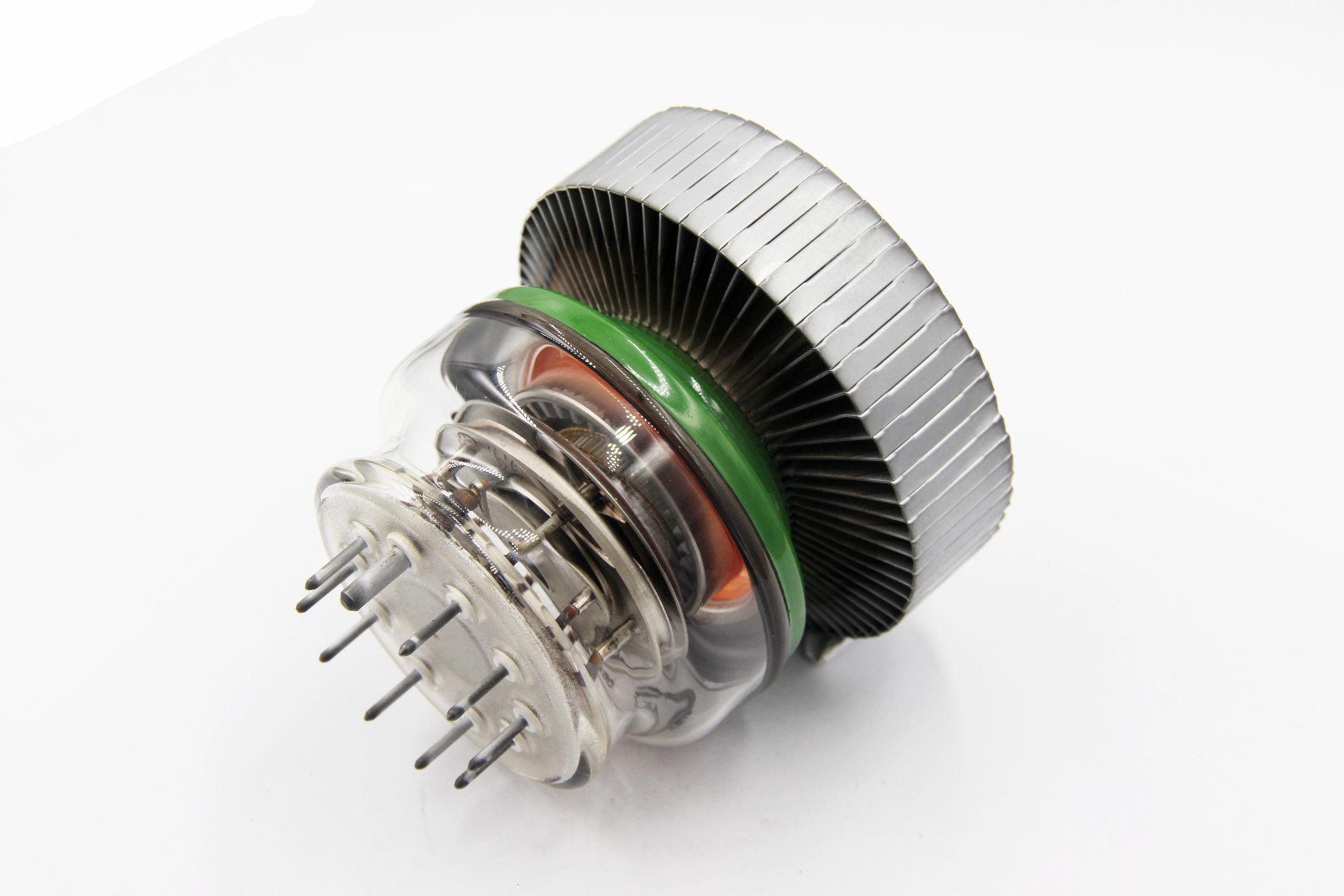

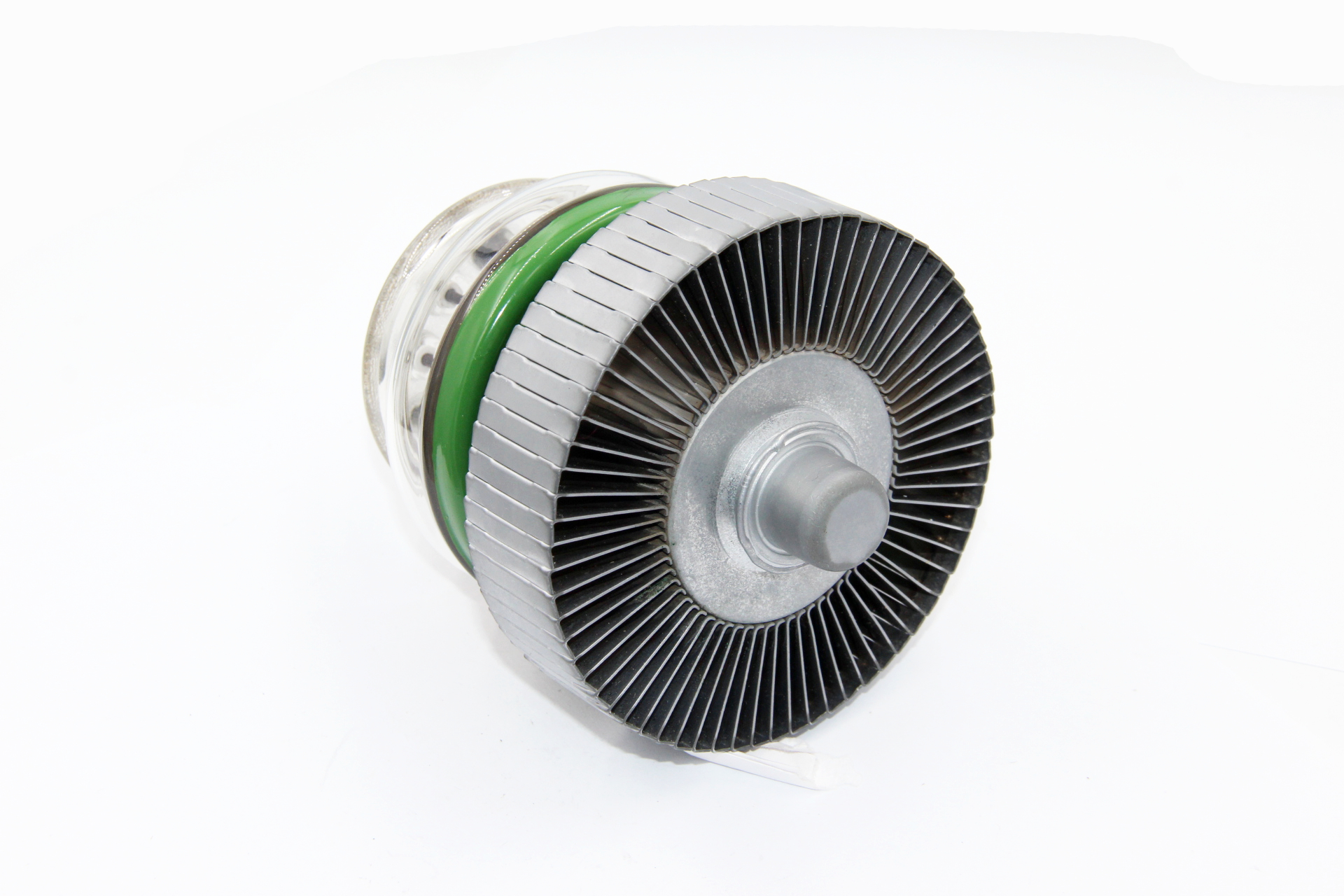

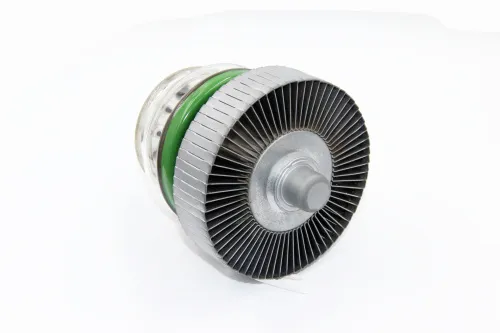

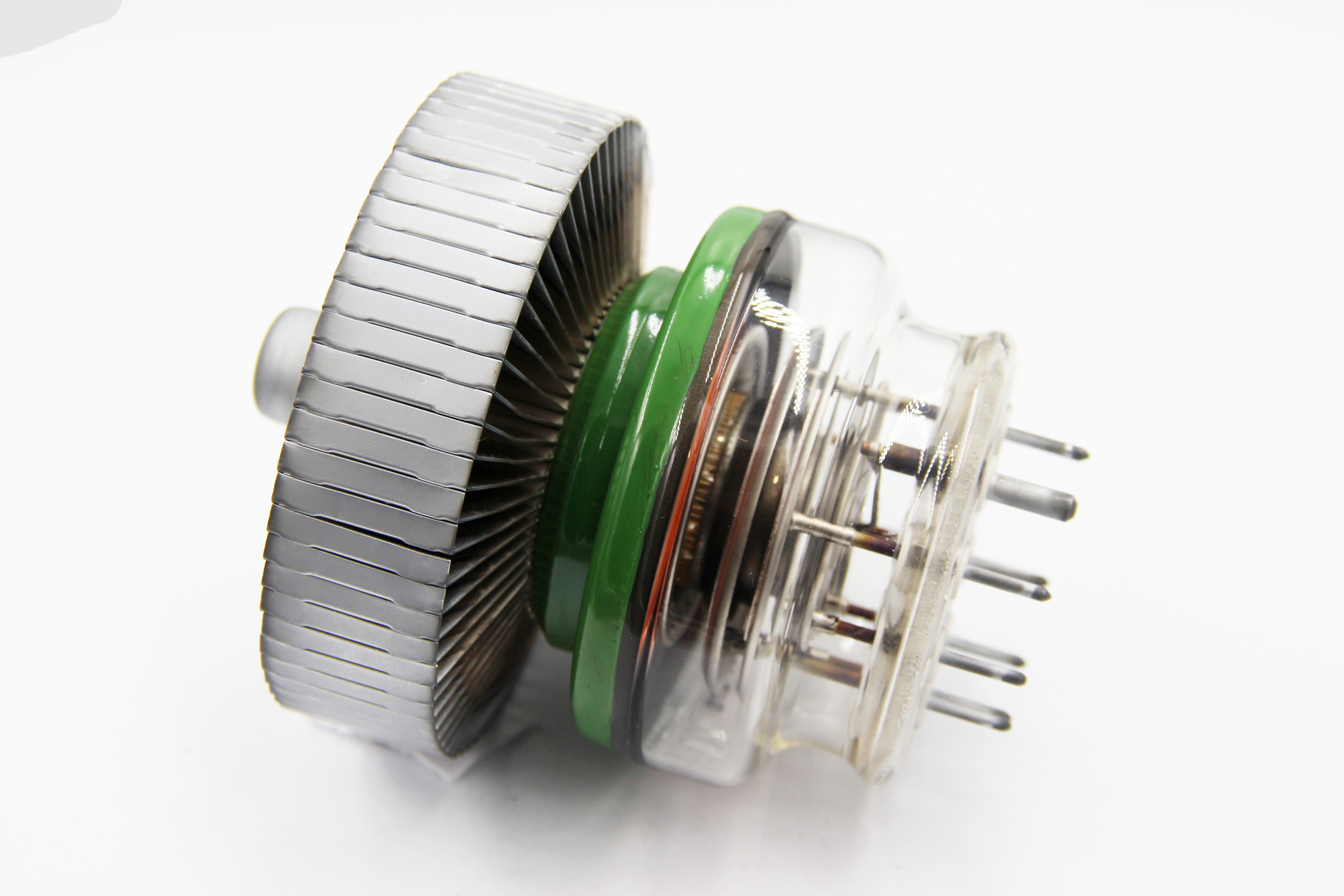

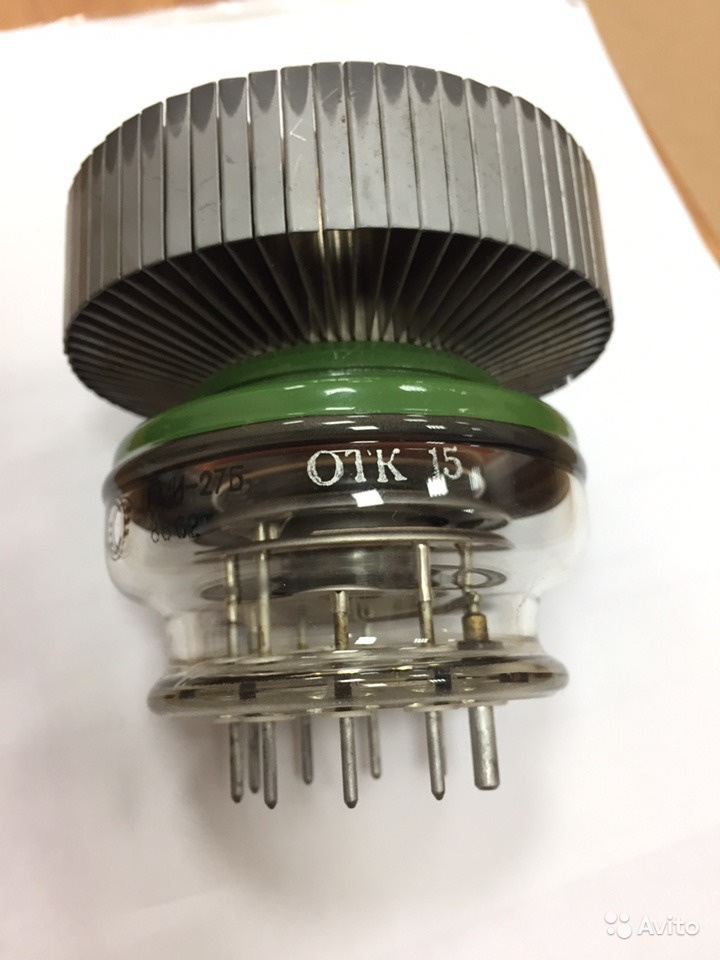

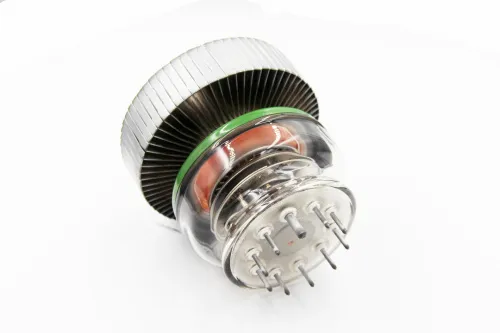

ГМИ-27Б импульсный модуляторный триод

Описание ГМИ-27Б

ГМИ-27Б импульсный модуляторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМИ-27Б:

ГМИ-27Б

Импульсный модуляторный тетрод ГМИ-27Б для коммутации импульсной мощности в импульсных модуляторах стационарной и подвижной аппаратуры.

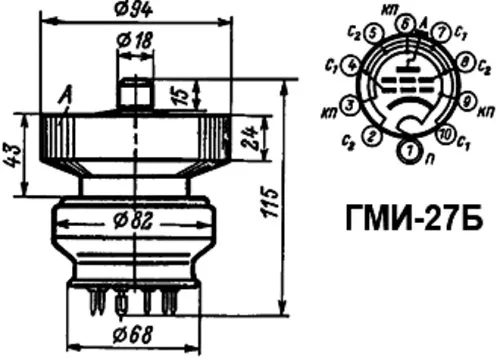

Оформление - металлостеклянное.

Охлаждение - воздушное принудительное.

Долговечность - не менее 1000 ч.

Масса - 750 г.

Технические условия: СБ3.312.061 ТУ1.

Основные технические параметры ГМИ-27Б:
Ток накала	6,25 ±0,5 А
Ток анода в импульсе	не менее 20 А
Ток анода в импульсе (при uн=12 В)	не менее 18 А
Ток 2-й сетки в импульсе	не более 2 А
Ток 1-й сетки в импульсе	не более 3 А
Напряжение запирания 1-й сетки отрицательное	не более 500 В
Время готовности	не более 3 мин
Междуэлектродные емкости, пФ:
- входная	70 ±10
- выходная	13 ±3
- проходная	не более 1

Предельные эксплуатационные характеристики:
Напряжение накала	12 - 13,8 В
Напряжение анода	10 кВ
Напряжение 2-й сетки	1 кВ
Напряжение 1-й сетки отрицательное	0,8 кВ
Наибольшее напряжение 1-й сетки в импульсе	150 В
Мощность, рассеиваемая анодом	250 Вт
Мощность, рассеиваемая 2-й сеткой	15 Вт
Мощность, рассеиваемая 1-й сеткой	3 Вт
Ток катода в импульсе при скважности не менее 500	34 А
Длительность импульса	30 мкс
Температура баллона	150 С
Интервал рабочих температур окружающей среды	от -60 до +85 С
