ГМИ-16Р импульсный триод

Описание ГМИ-16Р

ГМИ-16Р импульсный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМИ-16Р:

ГМИ-16Р

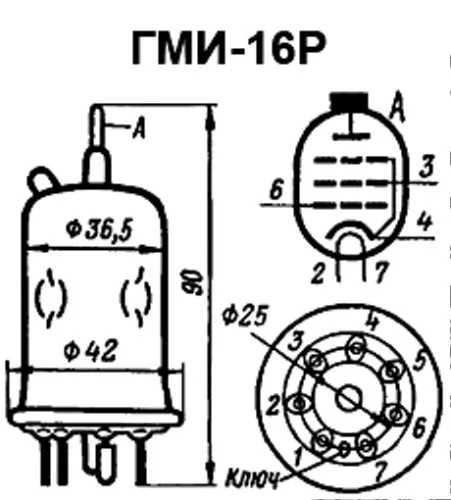

Импульсный модуляторный лучевой тетрод ГМИ-16Р для работы в импульсных усилителях и модуляторах.

Оформление - стеклянное, бесцокольное.

Охлаждение - естественное или воздушное принудительное.

Масса - 65 г.

Технические условия: ТФ3.310.029 ТУ.

Основные технические параметры ГМИ-16Р:
Ток накала	1,45 ±0,15 А
Ток анода в импульсе	4,1 ±0,6 А
Ток анода в импульсе (при uн=5,7 В)	не менее 3 А
Ток 2-й сетки в импульсе	0,43 А
Ток 1-й сетки в импульсе	0,4 ±0,2 А
Ток 1-й сетки обратный	не более 1 мкА
Ток утечки между катодом и подогревателем	не более 30 мкА
Напряжение запирания отрицательное (при uа=3,8 кВ, iа=0,1 мА)	75 В
Междуэлектродные емкости, пФ:
- входная	30
- выходная	6,5
- проходная	не более 0,8
Долговечность в непрерывном режиме	не менее 2000 ч

Предельные эксплуатационные данные:
Напряжение накала	5,7 - 7 В
Напряжение анода	4 кВ
Напряжение 2-й сетки	0,9 к В
Напряжение 1-й сетки отрицательное	200 В
Напряжение 1-й сетки в импульсе	100 В
Ток катода в импульсе	6 А
Мощность, рассеиваемая анодом	9 Вт
Мощность, рассеиваемая 2-й сеткой	1,8 Вт
Мощность, рассеиваемая 1-й сеткой	1 Вт
Длительность импульса	10 мкс
Температура баллона	250 С
Напряжение между катодом и подогревателем	100 В
