Описание товара:

ГМИ-10 импульсный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов. Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
1 350 руб. / шт Цена не является конечной и требует уточнения у менеджера.
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Описание

ГМИ-10 импульсный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики

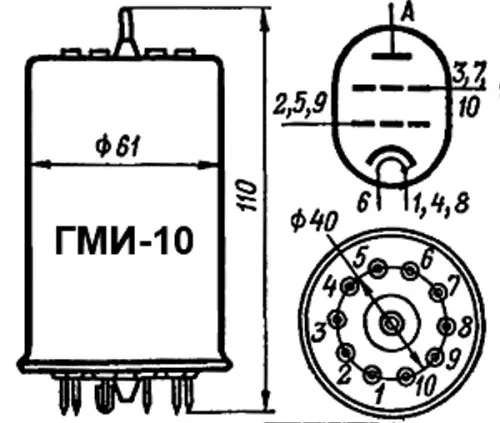

Импульсный модуляторный тетрод ГМИ-10 для работы в качестве модулятора в импульсных радиопередающих устройствах.

Оформление - стеклянное, бесцокольное.

Масса - 250 г.

Технические условия: СШ3.310.026 ТУ


Основные технические параметры ГМИ-10:
Ток накала

5,25 ± 0,5 А

Ток анода в импульсе

не менее 13 А

Ток анода в импульсе (при uн=5,7 В)

не менее 10 А

Ток 2-й сетки в импульсе

не более 2 А

Ток 1-й сетки в импульсе

не более 2 А

Ток 1-й сетки обратный (при uн=7 В, uс2=550 В, uа=600 В)

не более 100 мкА

Напряжение 1-й сетки запирающее (при uа=9 кВ, iа=20 мкА)

не более 650 В

Междуэлектродные емкости, пФ:

     - входная

40 ±20

     - выходная

6 ±2

     - проходная

не более 0,7

Долговечность

не менее 250 ч


Предельные эксплуатационные данные:
Напряжение накала

5,7 - 6,9 В

Напряжение анода

9 кВ

Напряжение 2-й сетки

1000 В

Напряжение 1-й сетки отрицательное

800 В

Ток катода

20 А

Мощность, рассеиваемая анодом

41 Вт

Мощность, рассеиваемая 2-й сеткой

4 Вт

Мощность, рассеиваемая 1-й сеткой

1,5 Вт

Длительность импульса

10 мкс

Время готовности (минимальное)

2 мин

Температура баллона лампы

250 С

Интервал рабочих температур окружающей среды

от -60 до +85 С

Характеристики

Прочие
ФайлыЗагрузить
Файлы
Добавить отзыв
Ваша оценка:
Отправить отзыв

Похожие товары (8)

Файлы

ГМИ-10.pdf Файлы, 877.67 КБ
