ГМ-3Б мощный триод

Описание ГМ-3Б

ГМ-3Б модуляторный триод применяется для усиления колебаний низкой частоты в схемах с катодной связью в стационарных радиотехнических устройствах, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМ-3Б:

ГМ-3Б

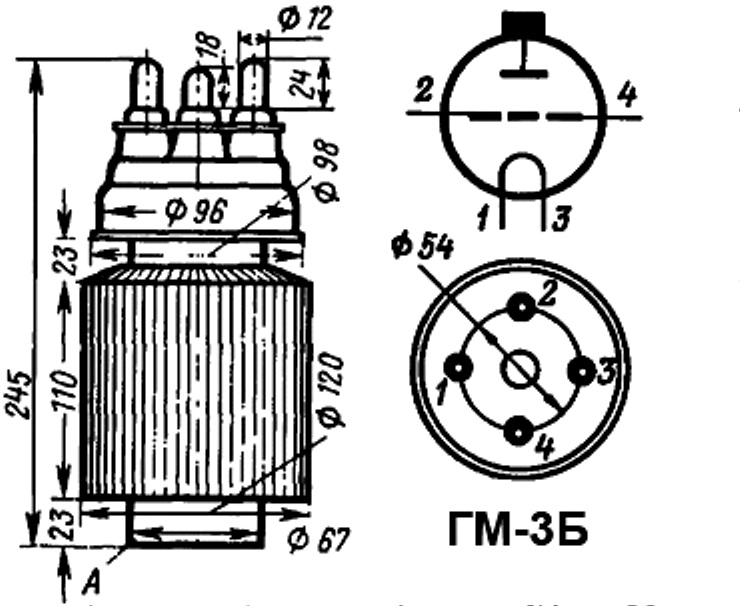

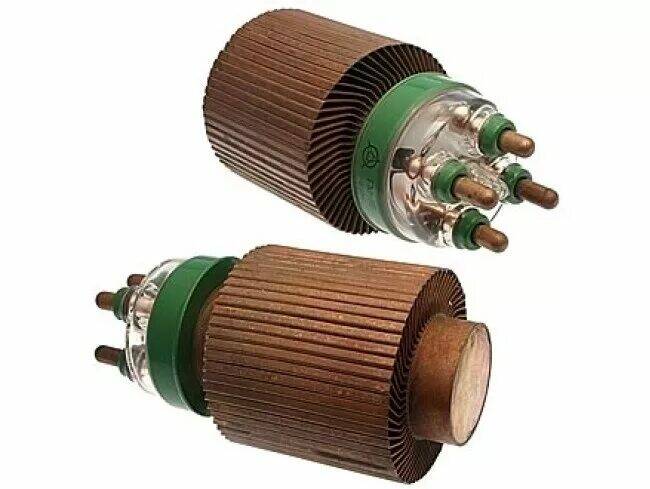

Мощный модуляторный триод ГМ-3Б.

Предназначен для усиления колебаний низкой частоты в схемах с катодной связью в стационарных радиотехнических устройствах.

Оформление — металлостеклянное.

Рабочее положение — вертикальное.

Охлаждение анода — принудительное, воздушное (при температуре выходящего воздуха не более 25 С) 800 м3/ч

Масса - 4 кг.

Лампа ГМ-3Б соответствует техническим условиям 0.331.119 ТУ.

Основные технические параметры ГМ-3Б:
при uн=6,3В, uа= 2 кВ, ia=2 А
Ток накала	150 ± 10А
Ток анода (при uа=1,5кВ, uс=0)	3 ± 0,6А
Ток анода в импульсе(при uа=3кВ, uс=0)	8 ± 2А
Ток эмиссии в импульсе (при ua=uc=1кВ)	не менее 25a
Ток сетки обратный (при Ра=7,5кВт uа=6кВ)	не более 0,3мА
Крутизна характеристики	22 ± 5 мА/В
Коэффициент усиления	9 ± 2
Напряжение отсечки тока анода (при ua=4,5кВ,ia=0,5a)	не более 600 В
Междуэлектродные емкости, пФ	ГМ-3Б
- сетка - катод	не более 30
- анод - катод	не более 4
- сетка - анод	не более 30

Предельные эксплуатационные данные:
Напряжение накала	6,0-6,6 В
Напряжение анода	6 кВ
Ток накала пусковой	225 А
Мощность, рассеиваемая анодом	7,5 кВт
Мощность, рассеиваемая сеткой	300 Вт
Температура анода	180 С
Температура стекла и спаев металла со стеклом	150 С
